主要技术参数

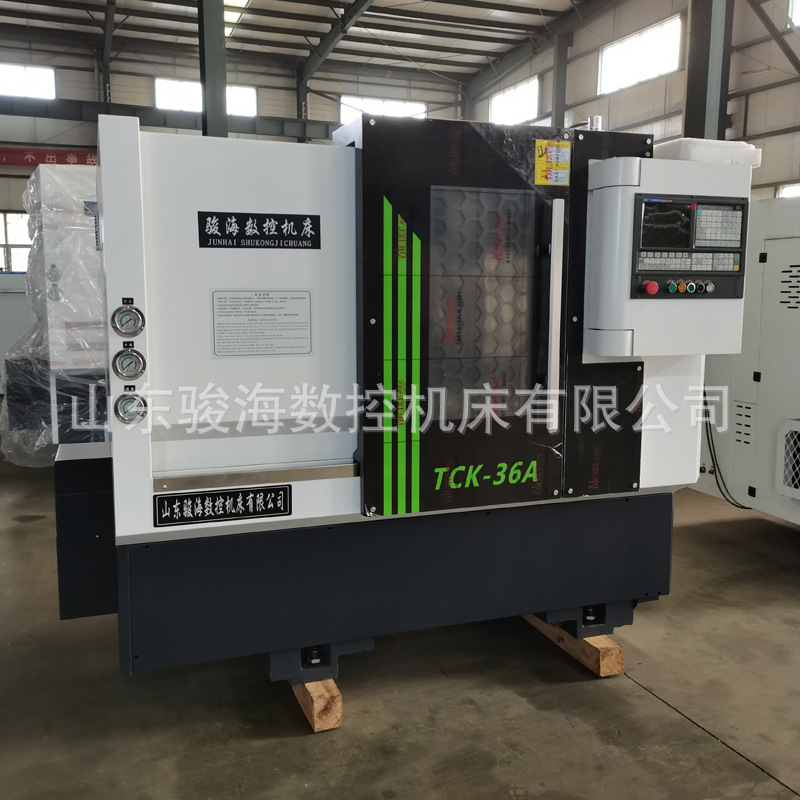

部分 | 机 型 项 目 | TCK36A |
主 要 参 数 | 床面最大上回转直径 | Φ360mm |
刀架上最大加工直径 | Φ140mm | |
最大加工长度 | 300 | |
主 轴 及 卡 盘 参 数 | 主轴头形式(可选卡盘) | A2-5 |
主轴电机功率 | 5.5KW伺服 | |
主轴最高转速 | 4000pm | |
主轴孔直径 | Φ48 | |
棒料通径 | Φ41 | |
进 给 部 分 参 数 | X/Z轴丝杆规格 | 25*10/32*10 |
X轴极限行程 | 170 | |
X轴电机扭矩 | 6N.M | |
X/Z轴线轨规格 | 30/30 | |
Z轴极限行程 | 350 | |
Z轴电机扭矩 | 6N.M | |
X、Z轴连接方式 | 直联 | |

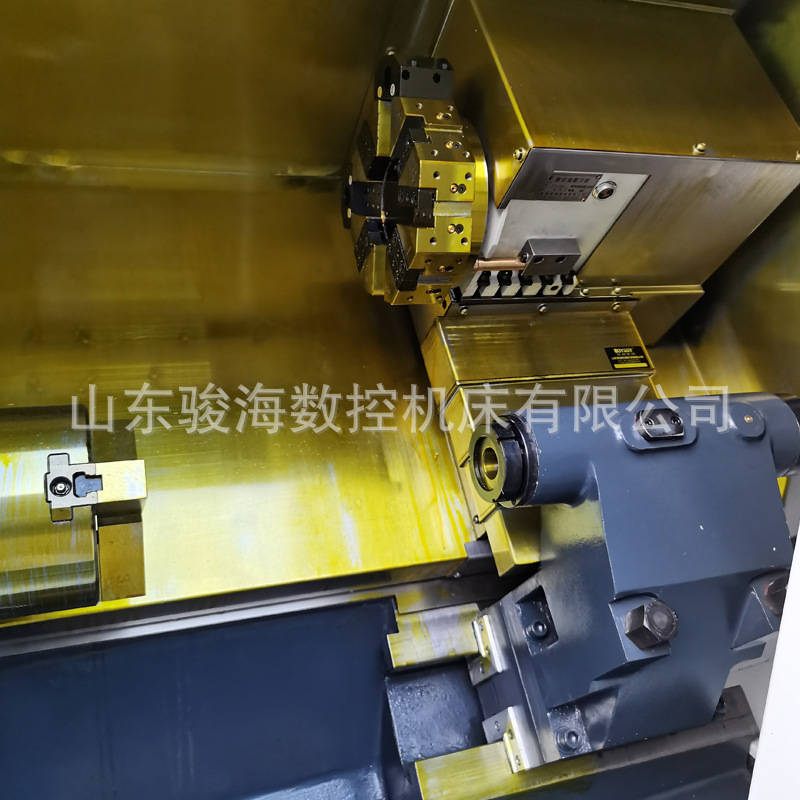

刀 塔 | 刀塔 | 卧式8工位液压刀塔 |
尾 座 部 分 | 套筒直径 | Φ65 |
套筒行程 | 60 | |
尾座最大行程 | 200 | |
尾座套筒锥孔 | 莫氏4# | |
床身 | 床身形式及斜度 | 整体式/45° |
外形 | 长*宽*高(mm) | 2150×1600×1750 |
重量 | 重量(约重) | 2200kg |
