TS200A回转工作台

   TS系列回卧式分度盘（平转台）是铣床的主要附件之一，可用在铣床上进行分度钻孔和铣削、圆周切削、曲面加工、平面及部分线段的直线加工工作。每个规格的转台分别提供连接不同卡盘的法兰盘，作为特殊订货，并将法兰盘独立包装。另外，为特殊订货所提货的分度盘附件可实现2至66间所有整数和由67到132间能被2,3和5整除的所有整数的分度。

主要规格和参数：

	TS160A	TS200A	TS250A	TS320A	TS400A	TS500A	TS630A	TS800A	TS1000A
工作面直径	Φ200	Φ200	Φ250	Φ320	Φ400	Φ500	Φ630	Φ800	Φ1000
台面中心孔锥度（莫氏）	2#	3#		4#		5#		6#
台面T型槽宽度	10	12		14		18		22
台面T型槽相邻角度	90°		60°			45°
定位键宽度	12	14		18		--	--	--	--
工作台圆周刻度	360°
游标最小示值	10"
分度精度	80"	60"
工作台最大承载	100	150	200	250	300	550	700	1200	2000
净重	16.5	22.5	33.5	65	125	215	345	800	1300
毛重	21.5	31	44.5	76	145	238	377	855	1400
箱体尺寸	400×330 ×200	400×360 ×210	500×400 ×210	580×480 ×238	750×616 ×280	850×730 ×302	995×900 ×326	1175×1090 ×391	1430×1224 ×550

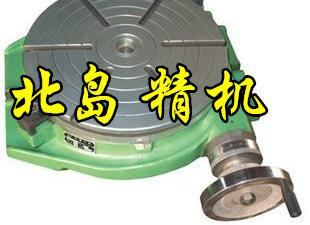

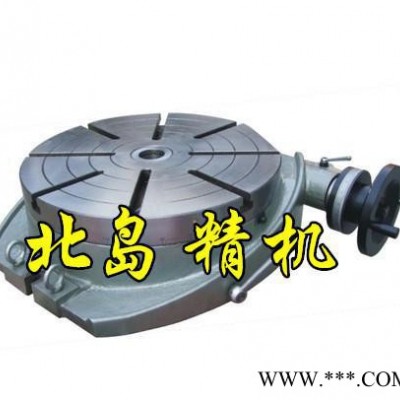

产品图片：
