| 类型 | 普通车床 |
|---|---|
| 控制形式 | 人工 |
| 主电机功率 | 3（kw） |
| 外形尺寸 | 2100x1060x1600（mm） |
| 加工精度 | 普通精度 |
| 最大加工长度 | 750（mm） |
| 最大加工直径 | 240（mm） |
| 最大回转直径 | 180（mm） |
| 主轴转速级数 | 无级 |
| 主轴通孔直径 | 52（mm） |
| 安装形式 | 落地式 |
| 布局形式 | 卧式 |
| 适用行业 | 通用 |
| 动力类型 | 机械传动 |
| 适用范围 | 通用 |
| 产品类型 | 全新 |
| 是否库存 | 是 |
| 售后服务 | 保修一年 |
| 品牌 | 珠江 |
| 型号 | CZ6132A |
珠江车床 数控车床 配件维修服务中心 珠江机床厂

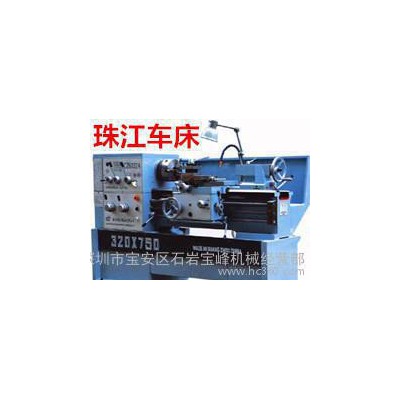

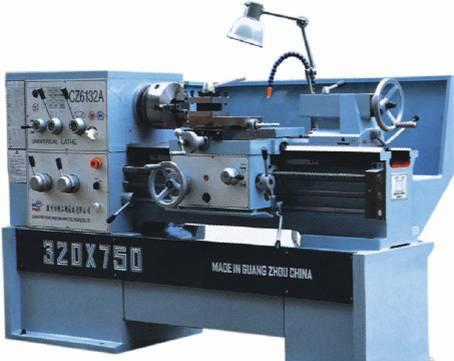

普通车床CZ6132A
项目 | 单位 | 参数 | |
加工范围 | 床身最大回转直径 | mm | 340 |
滑板上最大回转直径 | mm | 180 | |
两顶尖距离 | mm | 750, 1000, 1500 | |
行程 | 小刀架行程 | mm | 140 |
溜板最大行程 | mm | 240/700，900，1450 | |
主轴 | 主轴转速 | rpm | 33-1600 |
主轴鼻端 | ISO | 702/III NO6 卡口式 | |
主轴孔径 | mm | 52 | |
刀架 | 刀具数量 | pcs | 4 |
刀柄尺寸 | mm | 20x20 | |
纵向进给量范围 | mm | 0.039-1.1 | |
横向进给量范围 | mm | 0.018～0.55 | |
公制螺纹 | mm | 0.45-20（30种） | |
英制螺纹 | nt/in | 80-1 3/4（35种） | |
径节螺纹 | dp | 160-3 1/2（30种） | |
模数螺纹 | mm | 0.25-10（25种） | |
刀具最大回转角刻度 | 。 | ±45 | |
尾座 | 尾座行程 | mm | 650 |
套筒直径 | mm | φ60 | |
套筒行程 | mm | 130 | |
心轴锥度 | mm | MT-4 | |
电机 | 主轴电机 | kw | 3/4 |
转速 | r/min | 970/1440 | |
包装尺寸 | 750（L x W x H） | mm | 2100x1060x1600 |
1000（L x W x H） | mm | 2300x1060x1600 | |
1500（L x W x H） | mm | 2800x1060x1600 | |
净重 | 750/100/1500 | kg | 1400/1450/1550 |
毛重 | 750/100/1500 | kg | 1670/1820/1870 |

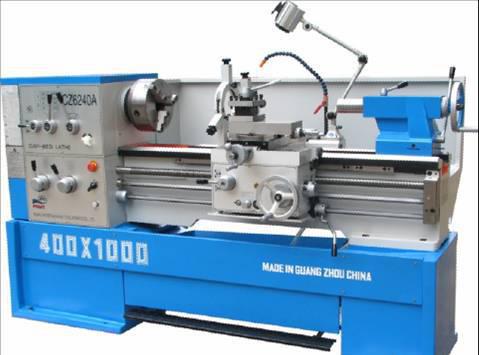

普通车床CZ6140A
项目 | 单位 | CZ6140A | |||
加工范围 | 床身最大回转直径 | mm | 400 | ||
马鞍上最大回转直径 | mm | 580 | |||
滑板上最大回转直径 | mm | 240 | |||
两顶尖距离 | mm | 750 | 1000 | 1500 | |
马鞍槽长度 | mm | 200 | |||
小刀架行程 | mm | 140 | |||
行程 | 溜板最大行程 | mm | 240/700 | 900 | 1450 |
主轴 | 主轴转速 | rpm | 33～1600 | ||
主轴鼻端 |
| ISO 702/III NO6 卡口式 | |||
主轴孔径 | mm | φ52 | |||
刀架 | 刀具数量 | pcs | 4 | ||
刀柄尺寸 | mm | □20x20 | |||
进给 | 纵向进给量范围 | mm | 0.039～1.1 | ||
横向进给量范围 | mm | 0.018～0.55 | |||
公制螺纹 | mm | 0.45-20（30种） | |||
英制螺纹 | nt/in | 80-1 3/4（35种） | |||
径节螺纹 | dp | 160-3 1/2（30种） | |||
模数螺纹 | mm | 0.25-10（25种） | |||
刀具最大回转角刻度 |
| ±45度 | |||
尾座 | 尾座行程 | mm | 650 | ||
套筒直径 | mm | φ60 | |||
套筒行程 | mm | 130 | |||
心轴锥度 | mm | MT-4 | |||
电机 | 主轴电机 | kw | 4/5.5 | ||
转速 | r/min | 970/1440 | |||
包装尺寸 | 750 L x W x H | mm | 2100x1060x1600 | ||
1000 L x W x H | mm | 2300x1060x1600 | |||
1500 L x W x H | mm | 2800x1060x1600 | |||
净重 | 750/100/1500 | kg | 1400/1450/1550 | ||
毛重 | 750/100/1500 | kg | 1670/1820/1870 | ||

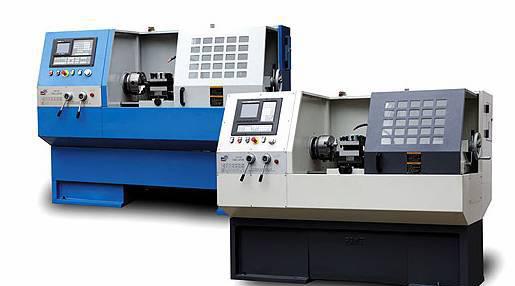

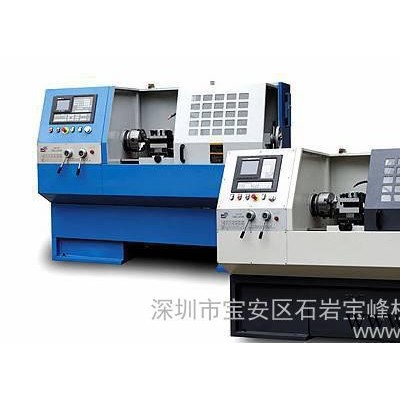

数控车床CK6132D CK6140D
性能特点：
采用GSK980TDa、KND10000T等系统。系统可以实现告诉UM级控制。机床具有控制精度高、操作方便、故障降低、维护，方便的特点。机床采用模块化设计，功能齐全。具有较强的适应性，可根据用户不同需要进行组合。通过编程方式实现对你、外圆柱面、圆锥.面、圆弧面、端面和螺纹面的自动车削加工。
型号 | 单位 | CK6132D | CK6140D | ||
加工范围 | 床身最大回转直径 | mm | 340 | 400 | |
滑板上最大回转直径 | mm | 180 | 240 | ||
两顶尖距离 | mm | 750 | 1000 | ||
最大加工长度 | mm | 180 | 220 | ||
mm | 600 | 850 | |||
行程 | X轴行程 | mm | 175 |
| |
Z轴行程 | mm | 650 | 900 | ||
主轴 | 主轴转速 | rpm | 38~3000(12steps) | ||
主轴孔径 | mm | Φ52 | |||
主轴轴承内径 | mm | Φ95 | |||
刀架 | 刀具数量 | pcs | 4/6/8 | ||
刀具转换时间 | sec | 2.4 | |||
刀柄尺寸 | mm | 20/25(四工位) | |||
进给 | X轴快速进给 | mm/min | 4800 | ||
Z轴快速进给 | mm/min | 6000 | |||
每转切削进给量 | mm/rev | 0.01～50 | |||
重复定位精度 | mm | X: 0.005 Y: 0.008 | |||
套筒直径 | mm | Φ60 | |||
| 套筒行程 | mm | 130 | ||
心轴锥度 | mm | MT-4 | |||
电机 | 主轴电机 | Kw | 3/4 4/5.5 | ||
X、 Z轴伺服电机 | Nm | X:6, Z:7.5 | |||
水泵电机 | kw | 0.12 | |||
机床尺寸 | L x W x H | mm | 1970x1280x1550 | ||
包装尺寸 | L x W x H | mm | 2200x1340x1815 | ||
净重/毛重 | kg | 1420/1750 | 1950/2300 | ||
标准附件：
集中润滑系统，冷却系统，半封闭防护，照明装置，三爪卡盘及法兰，机床垫铁一套，调整用工具一套，随机手册一套，四工位刀架，手摇脉冲发生器。
特殊附件：
六、八位刀架，四爪卡盘及法兰，主轴编码器，液压卡盘，液压尾座，排式刀架，伺服主轴，自动送料机，全封闭防护。
数控车床CK6140G
性能特点：
机床具有控制精度高、刚性大、操作方便、故障率低、维护方便的特点；机床采用模块化设计，功能齐全，具有较强的适应性，适用于大小批量加工，性能价格比高。
型号 | 单位 | CK6140G | CK6132G | |
加工范围 | 床身最大回转直径 | mm | 400 | 340 |
滑板上最大回转直径 | mm | 240 | 180 | |
两顶尖距离 | mm | 1000 | 750 | |
最大加工直径 | mm | 220 | 180 | |
最大加工长度 | mm | 850 | 650 | |
行程 | X轴行程 | mm | 175 | |
Z轴行程 | mm | 900 | 650 | |
主轴 | 主轴转速 | rpm | 250～2000 | |
主轴鼻端 |
| ISO ISO702/III NO.6 | ||
主轴孔径 | mm | Φ52 | ||
主轴轴承内径 | mm | Φ95 | ||
刀架 | 刀具数量 | pcs | 4/6/8 | |
刀具转换时间 | sec | 2.4 | ||
刀柄尺寸 | mm | 20/25（四工位） | ||
镗孔刀把外径 | mm | Φ32 | ||
进给 | X轴快速进给 | mm/min | 4800 | |
Z轴快速进给 | mm/min | 6000 | ||
重复定位精度 | mm | X：0.005 ； Z：0.008 | ||
尾座 | 套筒直径 | mm | Φ60 | |
套筒行程 | mm | 130 | ||
心轴锥度 |
| MT-4 | ||
电机 | 主轴电机 | Kw | 5.5/3.7 | |
标准附件：
四工位刀架、变频主轴系统、冷却系统、照明装置、调整用工具一套/使用手册 、手动尾座、三爪卡盘及法兰、手摇脉冲发生器、半封闭防护。
特殊附件：
六，八位刀架、主轴编码器、液压卡盘、液压尾座、四爪卡盘及法兰、自动送料机、排式刀架、全防护。
