| 类型 | 炮塔铣床 |
|---|---|
| 重量 | 1100（3H型）（kg） |
| 主电机功率 | 2.25（kw） |
| 主轴转速范围 | 4620（rpm） |
| 工作台尺寸 | 254*1270（mm） |
| 主轴锥孔锥度 | R8 |
| T型槽数目 | 3 |
| 控制形式 | 仿形 |
| 布局形式 | 立式 |
| 作用对象 | 金属切削加工 |
| 作用对象材质 | 金属 |
| 适用范围 | 通用 |
| 适用行业 | 通用 |
| 产品类型 | 全新 |
| 是否库存 | 是 |
| 售后服务 | 整机保修3年（由山锋机械公司承保） |
| 品牌 | 建德 |
| 型号 | KTM-3H/4H/5H/6H |

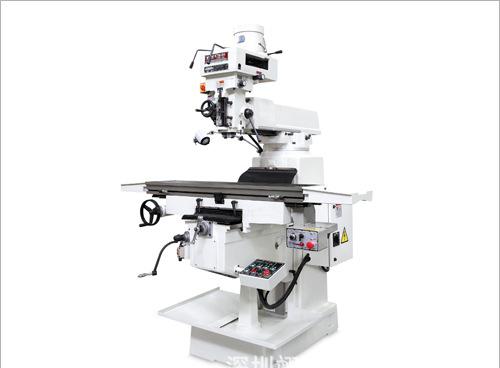

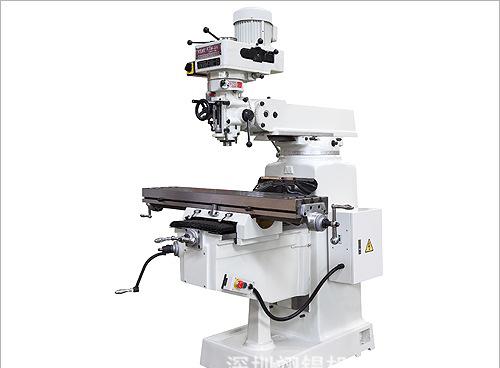

广东深圳惠州东莞等地**台湾建德KTM-3H/4H/5H/6H型炮塔式铣床，铣床配件及维修保养。
| 3H：左右(X轴)与上下(Z轴)导轨为燕尾导轨，前后(Y轴)导轨采方型导轨 4H：左右(X轴)导轨为燕尾导轨，上下(Z轴)与前后(Y轴)导轨采方型导轨 |
| 高刚性铸件体 整机铸件用高刚性**铸铁铸造，主机座内部经过特殊处理，经过**计算和长期使用验证，变形度小，好稳定性。传动导轨 导轨精经热处理后研磨，搭配Turcite –B与手工铲刮保证工作台在负荷的情况下，减低阻尼系数，确保工作台之平稳运行与切削精度。高精度之主轴设计 本机主轴搭配CP4级精密斜角滚珠轴承与动平衡后，安装于机头座上，保证主轴之运转平稳。 |
| 项目 | 单位 | KTM-3H/4H |
| 工作台尺寸(宽*长) | mm | 254×1270 |
| 工作台负载 | kgs | 300 |
| (未安装进刀器)X/Y/Z三轴行程 | mm | 840/390/320 |
| (安装自动进刀器)X/Y/Z三轴行程 | mm | 805/360/320 |
| 铣头旋转角度 | 45°(前/后 左/右) | |
| 伸出臂行程 | mm | 540 |
| 主轴升降套行程 | mm | 127 |
| 主轴自动进给 | mm/rev | 0.045/0.086/0.142 |
| 主轴锥度 | R8,NT30 | |
| 主轴马力 | hp | 3 |
| 主轴转速(50Hz) | rpm | 65-4660,16速 |
| 机械净重 | kgs | 1100 |
| 包装尺寸(长*宽*高) | mm | 1700×1600×2000 |
| 5H：左右(X轴)导轨为燕尾导轨，上下(Z轴)与前后(Y轴)导轨采方型导轨 |
| 高刚性铸件体 整机铸件用高刚性**铸铁铸造，主机座内部经过特殊处理，经过**计算和长期使用验证，变形度小，好稳定性。传动导轨 导轨精经热处理后研磨，搭配Turcite –B与手工铲刮保证工作台在负荷的情况下，减低阻尼系数，确保工作台之平稳运行与切削精度。上下快速进给机构 标配上下快速进给机构，方便快速对刀与工件之更换等整备工作，提高生产效益。高精度之主轴设计 本机主轴搭配CP4级精密斜角滚珠轴承与动平衡后，安装于机头座上，保证主轴之运转平稳。 |
| 项目 | 单位 | KTM-5H |
| 工作台尺寸(宽*长) | mm | 305×1370 |
| 工作台负载 | kgs | 350 |
| (未安装进刀器)X/Y/Z三轴行程 | mm | 1050/420/480 |
| (安装自动进刀器)X/Y/Z三轴行程 | mm | 815/390/480 |
| 铣头旋转角度 | 45°(前/后 左/右) | |
| 伸出臂行程 | mm | 620 |
| 主轴升降套行程 | mm | 150 |
| 主轴自动进给 | mm/rev | 0.045/0.08/0.15 |
| 主轴锥度 | NT40 | |
| 主轴马力 | hp | 5 |
| 主轴转速(50Hz) | rpm | 70-3600,10速 |
| 机械净重 | kgs | 1460 |
| 包装尺寸(长*宽*高) | mm | 1750×1600×2100 |
| 6H：左右(X轴)导轨为燕尾导轨，上下(Z轴)与前后(Y轴)导轨采方型导轨 |
| 高刚性铸件体 整机铸件用高刚性**铸铁铸造，主机座内部经过特殊处理，经过**计算和长期使用验证，变形度小，好稳定性。传动导轨 导轨精经热处理后研磨，搭配Turcite –B与手工铲刮保证工作台在负荷的情况下，减低阻尼系数，确保工作台之平稳运行与切削精度。上下快速进给机构 标配上下快速进给机构，方便快速对刀与工件之更换等整备工作，提高生产效益。左右伺机进给机构 标配左右伺机进给进给机构，方便工件之更换等整备工作与自动切削，提高生产效益与产品精度。高精度之主轴设计 本机主轴搭配CP4级精密斜角滚珠轴承与动平衡后，安装于机头座上，保证主轴之运转平稳。 |
| 项目 | 单位 | KTM-6H |
| 工作台尺寸(宽*长) | mm | 330×1370 |
| 工作台负载 | kgs | 380 |
| (未安装进刀器)X/Y/Z三轴行程 | mm | 835/385/460 |
| (安装自动进刀器)X/Y/Z三轴行程 | mm | 835/385/460 |
| 铣头旋转角度 | 45°(前/后 左/右) | |
| 伸出臂行程 | mm | 620 |
| 主轴升降套行程 | mm | 150 |
| 主轴自动进给 | mm/rev | 0.045/0.08/0.15 |
| 主轴锥度 | NT40 | |
| 主轴马力 | hp | 5 |
| 主轴转速(50Hz) | rpm | 70-3600,10速 |
| 机械净重 | kgs | 1680 |
| 包装尺寸(长*宽*高) | mm | 2150×1600×2100 |
