欢迎来到佛山市倍司塔新材料有限公司!|保存桌面|手机浏览|管理入口|返回主站

佛山市倍司塔新材料有限公司

特氟龙涂料,陶瓷涂料,有机硅涂料,不粘涂料,耐高温涂

18620938980
首页 > 供应产品 > 特氟龙不粘涂料_倍司塔_BST01绿色_用于工业注塑模具_鞋模PV发泡板不粘模机械零件_防腐耐磨__广东不粘涂料厂家
特氟龙不粘涂料_倍司塔_BST01绿色_用于工业注塑模具_鞋模PV发泡板不粘模机械零件_防腐耐磨__广东不粘涂料厂家
产品: 浏览次数:781特氟龙不粘涂料_倍司塔_BST01绿色_用于工业注塑模具_鞋模PV发泡板不粘模机械零件_防腐耐磨__广东不粘涂料厂家
品牌: 老氟爷
成膜物性质: 有机无机复合
耐碱性:
单价: 180.00元/千克
最小起订量: 1 千克
供货总量: 1000000000 千克
发货期限: 自买家付款之日起 天内发货
有效期至: 长期有效
最后更新: 2021-07-05 13:55

详细信息
成膜物性质 有机无机复合
耐碱性
施工性 良好
遮盖力
理论使用年限 10年
稀释剂 水溶性
表干时间 0.5小时
供货地 华南地区
每公斤涂刷面积(两遍) 6-8㎡
耐洗擦性
产地 广东
级别 一级
总固含量≥ 30
干燥时间≤ 1小时
包装规格 20kg/桶
特色服务 完善的售后服务
单件净重 20kg
包装 袋装
保质期 12个月(个月)
干燥时间 0.5h
功能 不粘,防腐蚀,耐高温,耐磨
类型 聚四氟乙烯,特氟龙涂料,不粘涂料
耐水性
适用范围 锅,厨具,餐具,食品模具,工业模具,机械零件
外观 桶装
颜色 客户自定义
用途 管道防腐涂料,金属防腐涂料,船舶防腐涂料,汽车防腐涂料
品牌 倍司塔
起订量 20公斤
按溶剂类型分 水性漆
总固含量 50%
液态类型 水性漆

特氟龙不粘涂料样品价100元一箱(含运费),包含250克底漆和250克面漆,大货另外报价。




以上的产品单价和运费是1到3公斤的价格,如您需要一至三公斤,请直接拍,我们会电话与您沟通,按照您的要求发货,大货(大于五公斤)的价格请详谈。


水性特氟龙双层不粘涂料



一.简介

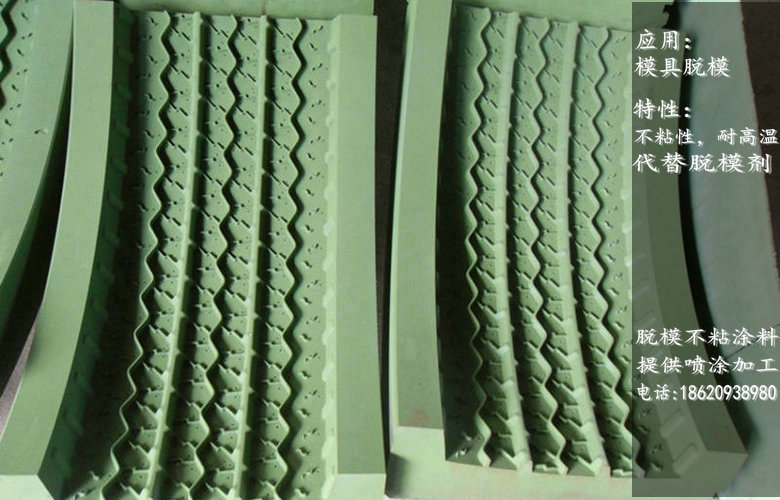

倍司塔化工BST01/02为水性双层不粘涂料,适用于铝、铝合金、金属表面的双层不粘涂料,内含“PTFE”聚四氟乙烯成份配合高性能树脂,分为底涂和面涂共二层,有良好的防腐性、耐热性及不粘性等,对一切化学品几乎为惰性。可应用于注塑模具、硅胶模具、鞋模、PU板、封口刀口、机械零件等众多要求不粘与防腐的领域。



二、涂料物性

物性参数

底漆

面漆

固含量/%

30±2

35±2

粘度(岩田2#杯)秒

30±2

20±2

烧结温度/℃

100-120

380-400

烧结时间/分钟

5-8

10-15

涂布面积/㎡/kg

7-8

8-9



三、涂层性能

项目

检测方法

结果

条件

光泽

光泽仪测

12-20度



硬度

中华实验铅笔

≥1H



附着力

100/100方格

100/100 连续5次

3M胶带

耐溶剂

MEK擦拭

≥100次

5kg压力

耐磨性

3M菜瓜布1.5/KG力度

≥100次



不粘性

无油煎蛋清

≥100次





四、使用方法

适用素材

素材前处理

喷涂粘度

烧结温度

烘烤时间

厚度

铝材、不锈钢

铝合金、陶瓷

除油、喷砂

原液喷涂

底/150度
面/380-400度

底/8-15分钟
面/10-15分钟

底/10-15um
面/8-12um



五.水性双层不粘锅涂料使用操作指引



A:素材的处理

先将素材(铝或不锈钢)用(360℃×30分钟~380℃×10分钟)空烧或溶剂清洗进行脱脂,第二步为表面粗糙化,可用刚玉砂100#~120#,压力0.4~0.6mpa,喷砂,粗糙度为:(2.0~3.5)μm

B、底油涂料的喷涂

底油用前必须充分滚动均匀或用搅拌叶片缓慢搅拌均匀(不可用剪切叶片高速搅拌,否则将破坏涂料结构,使涂料胶化变质),将处理好的素材(必须为干净、干燥、无任何油脂、污染,严禁用手触摸砂表面,否则将严重影响附着力,更甚会导致脱皮)平放,用(1.0~1.5)mmФ喷枪压力调到(0.2~0.3)mpa距离(20~30)cm,直接原液喷涂,用(100~120)℃×(5~8)分钟,表干后的涂膜厚为(10~15)μm

C、面油涂料的喷涂

同样面油使用前也必须充分滚动均匀或用搅拌叶片缓慢搅拌均匀,将已涂装好底油的工件冷却到常温后即可进行面油的施工(表面应该为干净,未受任何污染)用(1.0~1.5)mmФ的喷枪喷嘴,压力调到(0.2~0.3)mpa,距离(20~30)cm,直接原液喷涂,用(120-150)℃×(5-8)分钟先干燥后用380℃×10分钟进行烧结,烧结后的总涂膜为(20~25)μm。(烧结不充分会影响粘附性,涂层物理性都会降低,烧结过分也会令涂层性能变差,所以请慎心施工。)


询价单
0条  相关评论
