| 材质 | 工程塑料 |
|---|---|
| 适用机床 | 镗床 |
| 负载能力 | 30 |
| 负载重量 | 30 |
| 不支撑长度 | 40（mm） |
| 矩形孔径 | 25（mm） |
| 支撑板最大孔径 | 38（mm） |
| 是否库存 | 是 |
| 是否批发 | 是 |
| 尺寸 | 25*38 |
| 品牌 | 昊旭 |
| 型号 | 25*38 |
数控机床电缆穿线塑料拖链 油管线缆保护工程拖链
1用途
适合于使用在往复运动的场合，能够对内置的电缆、油管、气管、水管等起到牵引和保护作用，拖链每节都能打开，便于安装和维修。运动时噪音低、耐磨、可高速运动。拖链已被广泛应用于数控机床、电子设备、石材机械、玻璃机械、门窗机械、注塑机、机械手、起重运输设备、自动化仓库等。
2拖链型号

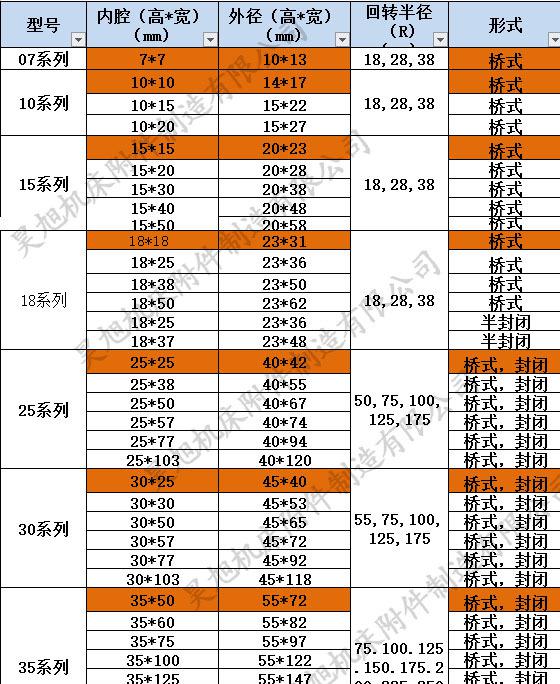

塑料拖链的型号一般是根据内部高度和内部宽度来确定,因其并非标准产品，外尺寸各厂家都不一致。 塑料拖链的型号有7*7，10*10，10*15，15*15，15*20，15*35，15*40，15*40，15*50，18*18，18*25，18*35，18*50，18*60，25*25，25*38，25*57，25*77，25*103，35*50，35*60，35*75，35*100，35*125，35*150，35*175，35*200，45*50，45*60，45*75，45*100，45*125，45*150，45*200，56*95，56*125，56*175，56*200，56*300还有55,62,65,80系列等拖链。
3结构

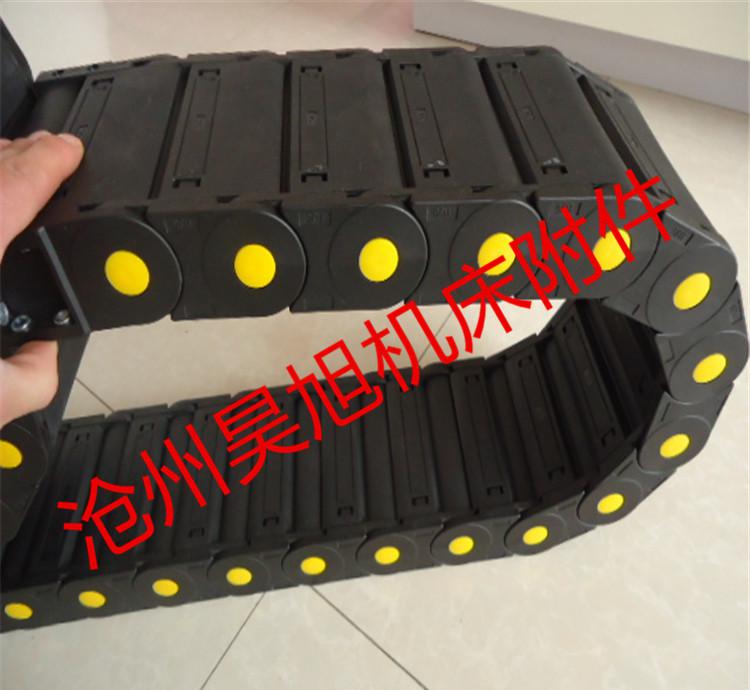

拖链外形似坦克链，由众多单元链节组成，链节之间转动自如。相同系列的拖链内高、外高、节距相同，拖链内高、弯曲半径R可有不同的选择。单元链节由左右链板和上下盖板组成，拖链每节都能打开，装拆方便，不必穿线，打开盖板后即可把电缆、油管、气管等放入拖链内。
4基本参数
材料：增强尼龙，具有高的压力和抗拉负荷，良好的韧性、高弹性、耐磨性、阻燃性。高低温时性能稳定，可以使用在室外。
抗耐性：耐油、盐并有一定的耐酸、耐碱能力。
运行速度和加速度：**高速度可达5m/s,**高加速可达5m/s2（具体速度、加速度视运行情况而定。）
运行寿命：在正常架空使用情况下，可达500万往复运动次数（具体寿命视运行情况而定）。
5选用原则
内高：选择内置电缆、油管、气管、水管等中**粗的一根作为参考高度，加上至少10%的高度空间作为拖链内高Hi.如果重叠按重叠后实际高度作为参考高度。
内宽：选择较粗的一些电缆、油管、气管、水管等，其外径之和作为拖链内宽的参考，并留有至少10%的宽度空间。
弯曲半径：选择内置电缆、油管、气管、水管等中**大的弯曲半径作为参考值，并留有10%以上的空间，拖链内置电缆、油管、水管、气管的放置原则。
应该留有15%的剩余空间，让内置电缆、油管等可以自由活动，在半径方向上对拖链不产生拉力。
直径差别大的导线应该分开铺设，重量平均分布，必要时可用分隔片分开。
在高速或高频率运行时，要尽量使导线在水平上相互分开，不要使之相互叠置，在电缆、气管、油管等较多的时候建议使用分隔片。
6安装
使用适当的平头螺丝刀，垂直插入盖板两端的开启孔，打开盖板，将电缆、油管等按照我们提供的放置原则放入拖链，然后盖上盖板，此外，电线的固定端和活动端均应去张力装置加以固定。
在长距离滑动使用时，建议使用导向槽。导向槽的使用和安装请咨询公司专业人
员。
