| 设备类型 | 卧式 |
|---|---|
| 品牌 | 诚锋 |
| 型号 | CK6136 |
三、机床主要参数

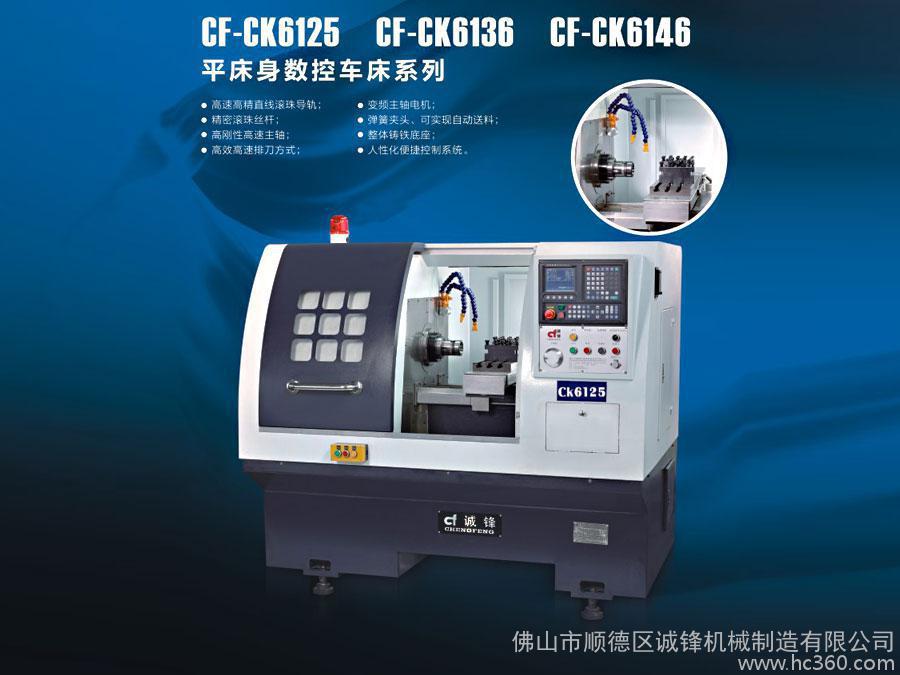

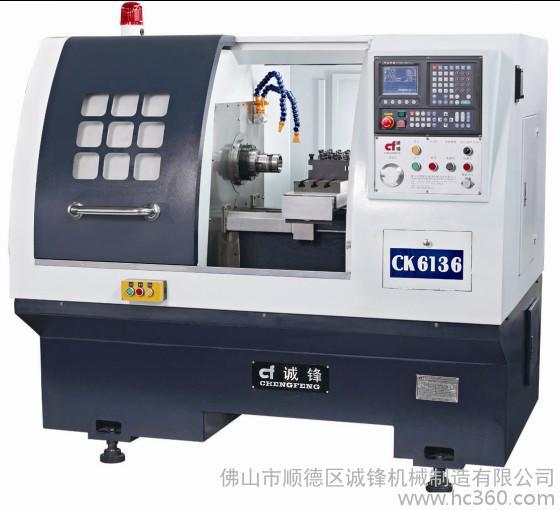

| CK6136平床身数控车床参数 | ||||
| 1、机床加工范围 |
| 4、电机功率 | ||
| 最大回转直径 | Φ360mm | 主轴变频电机 | 4KW | |
| 最大加工长度 | 150mm | X轴伺服电机 | 1.0KW、4N/m | |
| X轴行程 | 360mm | Z轴伺服电机 | 1.0KW、4N/m | |
| Z轴行程 | 250mm | 5、位置精度 | ||
| X、Z轴空跑最快速度 | 18m/min | 定位精度 | ±0.01/300mm | |
| 2、主轴 | 重复定位精度 | 0.005mm | ||
| 主轴端部形式 | A2-4 | 6、加工精度 | ||
| 主轴孔惯直径 | Φ46mm | 圆度 | ≦0.005mm | |
| 通过最大棒料直径 | Φ34mm | 圆柱度 | ≦0.005mm/100mm | |
| 主轴最高转速 | 4000r/min | 7、刀具系统 | ||
| 3、数控系统主要功能 | 刀具截面 | 16mmx16mm | ||
| 最小设定单位 | 0.001mm | 刀排工位 | 根据产品直径而定 | |
| 控制轴数 | 2 | 钻夹 | Φ1—Φ13（mm) | |
| 联动轴数 | 2 | 8、其它 | ||
| 可直线插补，圆弧插补 | 机床净重 | 1.7t | ||
| 可切削公、英制螺纹及锥度螺纹 | 六角扳手 | 1套 | ||
| 刀具长偏置，刀具长补偿 | 冷却装置 | 1套 | ||
| 可设定自动坐标系、机械坐标系、工作坐标系 |
|
| ||
|
|
|
| ||
三、机床主要配置表
| CK6136平床身数控车床配置表 | ||||||||
| 序号 | 名称 | 数量 | 备注 |
| 序号 | 名称 | 数量 | 备注 |
| 1 | 中达系统 | 1 | 台湾中达 | 8 | 滚珠丝杆 | 2条 | 台湾银泰 | |
| 2 | 伺服电机 | 2台 | 台达 | 9 | 直线导轨 | 4条 | 台湾银泰 | |
| 3 | 主轴变频电机 | 1台 | 4kw | 10 | 随机工具 | 1套 |
| |
| 4 | 自动润滑系统 | 1套 |
| 11 | 操作手册 | 1套 |
| |
| 5 | 冷却系统 | 1套 |
| 12 | 产品加工刀架 | 1套 |
| |
| 6 | 液压夹紧系统 | 1套 |
| 13 | ER夹柄座 | 2个 |
| |
| 7 | 弹力夹头 | 1套 |
|
|
|
|
| |
| CK6136数控车床的规格及参数对比 | |||||
| 型号 | 单位 | CK6136平床身 | CK6136斜床身 | CK6136四轴 | |
| 导轨形式 | 线轨/硬轨 | 线轨 | 线轨 | ||
| 刀具安装形式 | 排刀 | 排刀 | 排刀 | ||
| 床身上最大回转直径 | mm | φ360 | φ460 | φ460 | |
| 最大加工直径（盘件/轴件） | mm | 300/32 | 300/32 | ||
| 主轴内径 | mm | φ46 | φ46 | φ46 | |
| 主轴拉杆内径 | mm | φ37 | φ37 | φ37 | |
| 自动送棒料最大直径 | mm | φ36 | φ36 | φ36 | |
| 有效行程X/Z轴 | mm | 360/250 | 400/250 | 400/250 | |
| 中心高（距力架板面） | mm | 50 | 50 | 50 | |
| 加工精度 | 圆度 | mm | ≦0.005 | ≦0.005 | ≦0.005 |
| 同轴度 | mm | ≦0.005/100 | ≦0.005/100 | ≦0.005/100 | |
| 丝杆最大快速移动 | m/min | X轴18/Z轴18 | X轴18/Z轴24 | X轴18/Z轴24 | |
| 最大排刀数量 | 把 | 8 | 8 | 8 | |
| 主轴变频电机功率 | KW | 4 | 4 | 4 | |
| X、Z向电机参数 | NM | 6、8 | 6、8 | 6、8 | |
| 主轴转速范围 | r/min | 50-4500 | 50-4500 | 50-4500 | |
| 主轴端部形式 | A2-4 | A2-4 | A2-4 | ||
| 机床重量 | KG | 1700 | 2200 | 2300 | |
| 外形尺寸（长X宽X高） | mm | 1970*1360*1700 | 1970*1360*1700 | 1970*1360*1900 | |

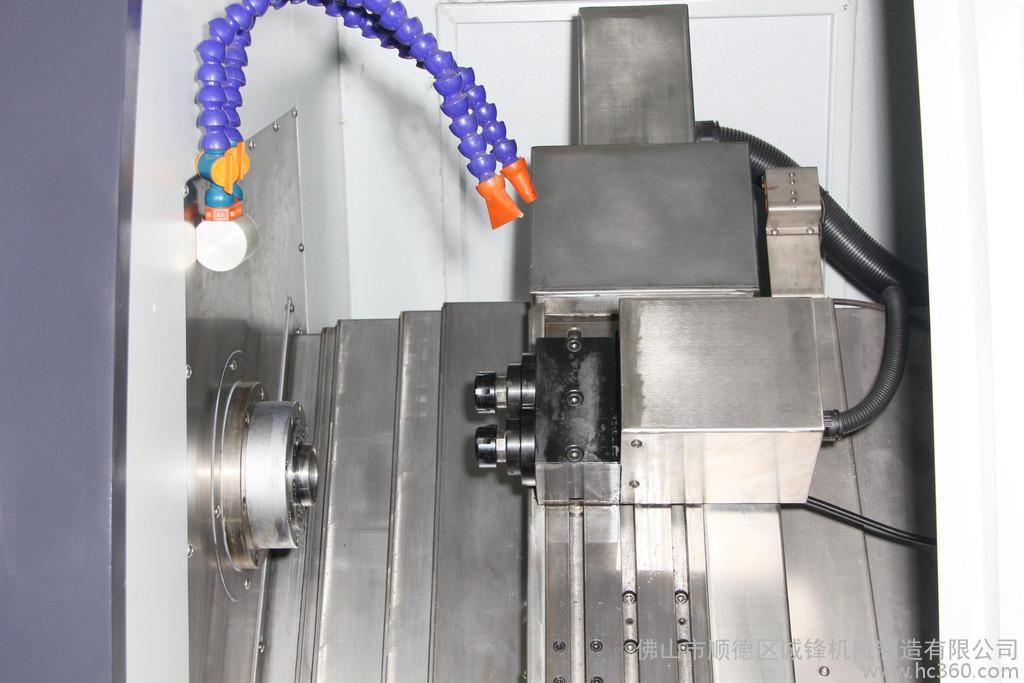

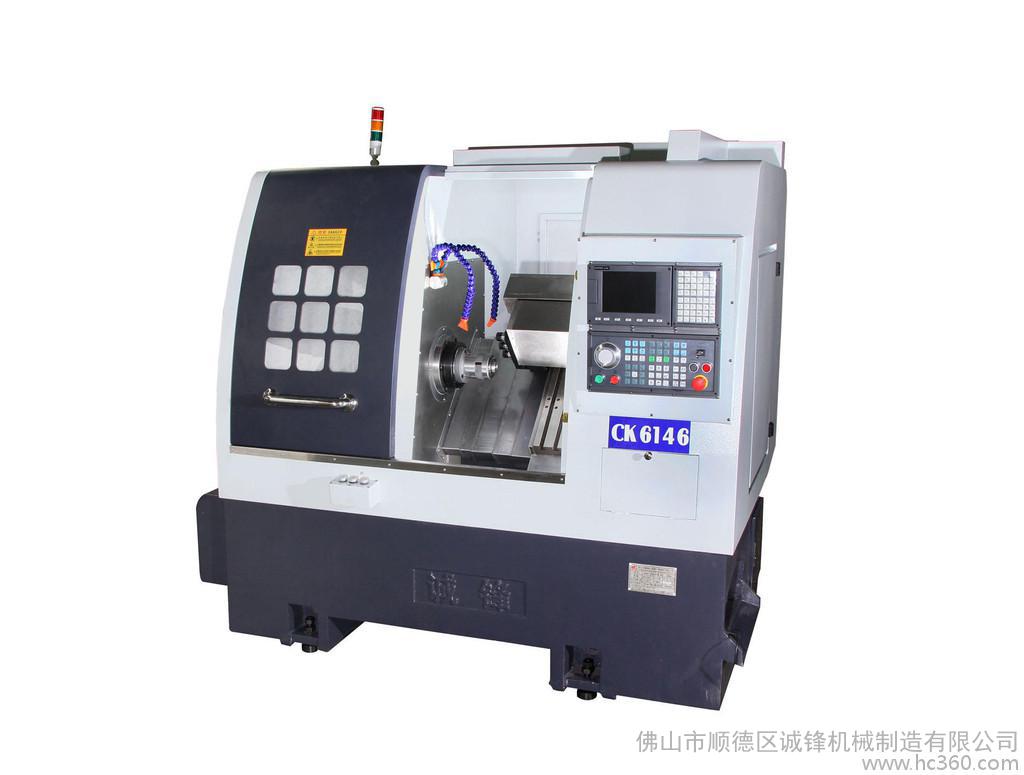

部分数控车床系列
