| 规格 | 65.70.75.80.90 |
|---|---|
| 管径范围 | 60-90 |
| 售后服务 | 保修一年 |
| 种类 | 管材挤出机 |
| 品牌 | 旺源 |
| 型号 | sj65 |
| 螺杆数 | 单螺杆 |
| 可生产管材类型 | pp管,pert管,PPR管,PE管 |
| 挤出能力 | 100（kg/h） |
生产线特点：

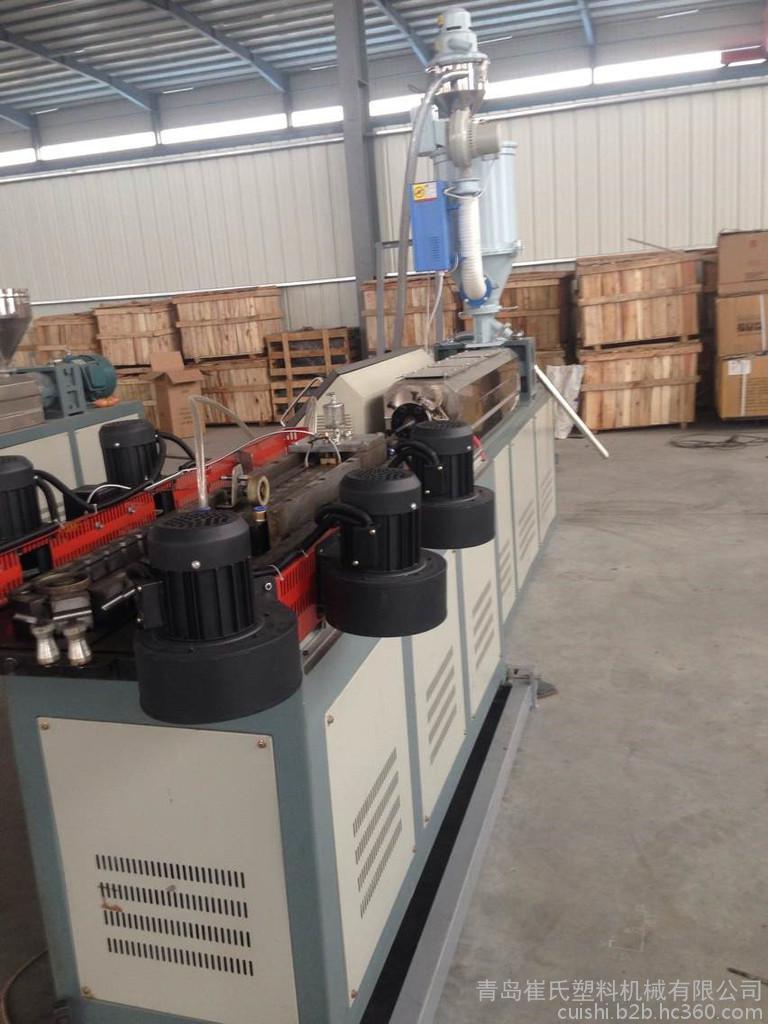

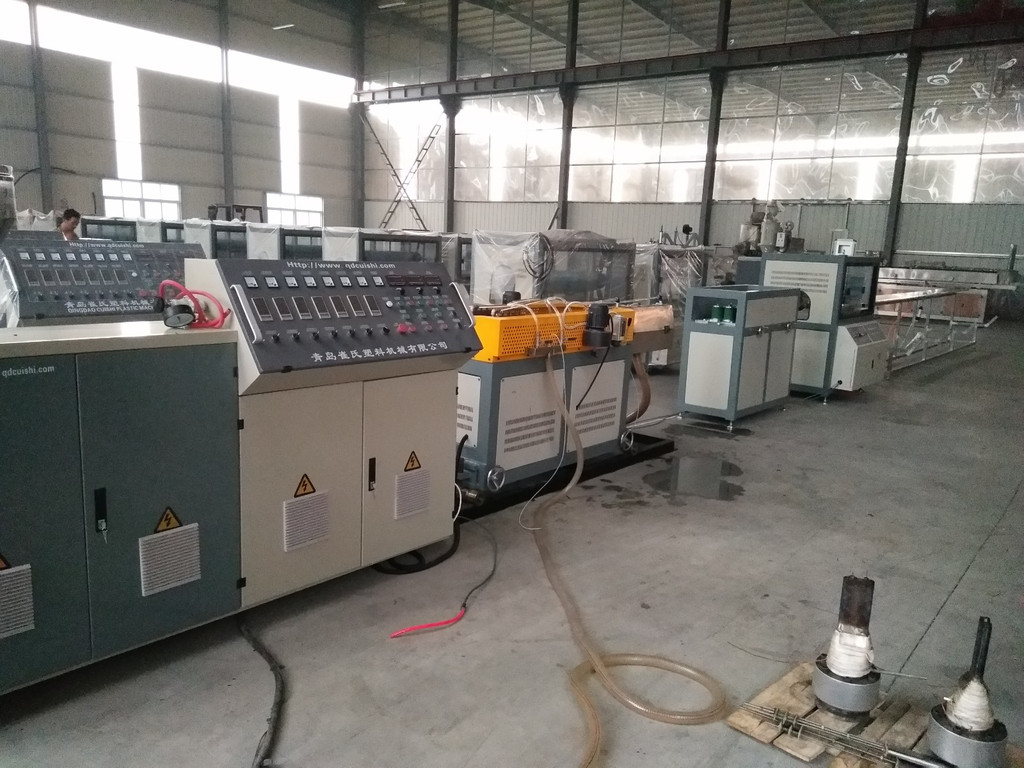

PVC预应力塑料波纹管设备，主要用于生产高速公路、立交桥、高架桥、铁路桥梁、混凝土张拉保护钢绞线用塑料波纹管。预应力单波纹管作为一种新型成孔材料，与金属波纹管相比，它具有不怕酸、碱腐蚀，密封性好，无渗水、漏浆，环刚度高，摩擦系数小，耐老化，抗电腐蚀，柔软韧性好，不易被捣棒凿破，施工连接方便等优点，解决了传统金属波纹管的所有弊端。青岛崔氏塑料机械制造有限公司在积极消化吸收进口设备的基础上，依靠科研院校，研制开发并生产了以HDPE预应力单壁波纹管为主的管材生产线。生产规格从φ50mm-φ160mm。该项目填补了国内空白。全套设备由挤出机、挤出模具、成型机、冷却装置、牵引机、锯割机、反转台组成。该设备
充分吸收国外同类设备优点，具有结构紧凑、操作灵活、一机多用、生产效率高（日产最高2500米）、节能环保特点。
设备技术参数：

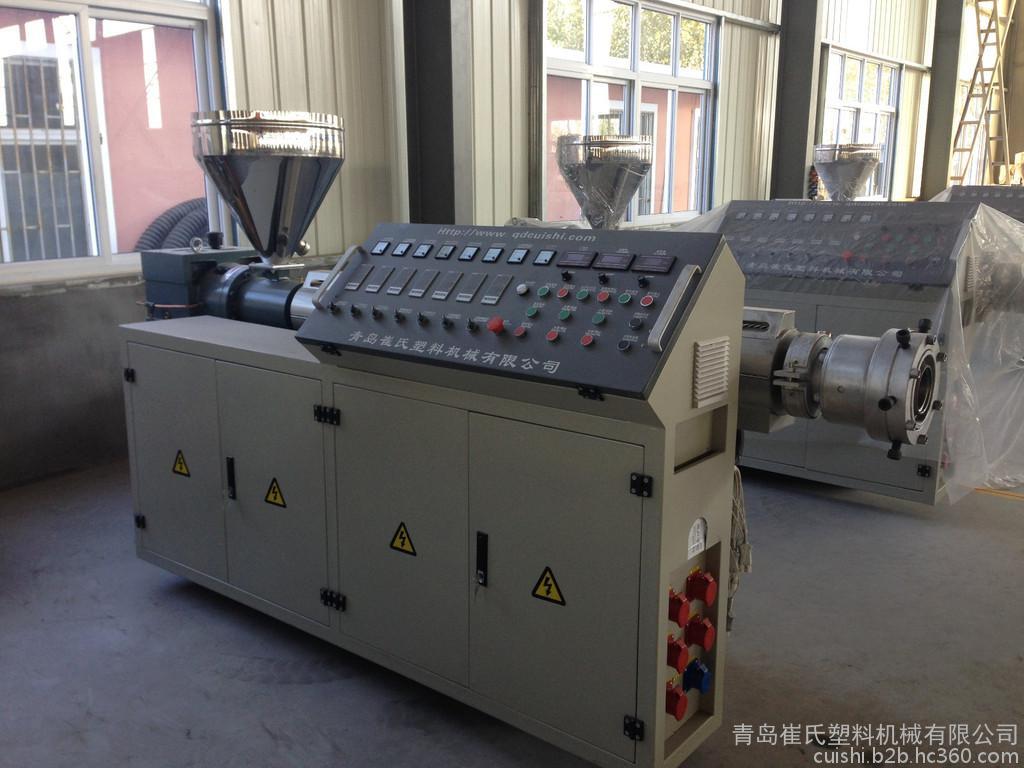

| 主机型号 | SJ65/30单螺杆塑料挤出机 | 主机型号 | SJ90/30单螺杆塑料挤出机 |
| 模具规格 | φ50-φ150 | 模具规格 | φ50-φ260 |
| 冷却方式 | 水冷 | 冷却方式 | 水冷 |
| 牵引速度 | 0.5-3m/min | 牵引速度 | 1-3m/min |
| 真空泵功率 | 4kw | 真空泵功率 | 5.5kw |
| 水泵功率 | 3kw | 水泵功率 | 3kw |
| 总功率 | 40kw | 总功率 | 55kw |
| 机组质量 | 4000kg | 机组质量 | 5500kg |
| 长x宽x高 | 20000×1200×1850 | 长x宽x高 | 20000×1200×1850 |
工程应用：
管材应用领域：高速公路立交桥、高架桥、铁路桥梁等混凝土工程。
预应力桥梁用塑料波纹管国家标准：
| 型号 | 内径 （MM） | 外径 (MM) | 壁厚 (MM) | 配套使用緢具 (钢绞线 15.24) |
| SBG-45Y | 45 | 60 | 2.2 | 2 |
| SBG-50Y | 50 | 65 | 2.2 | 3-4 |
| SBG-55Y | 55 | 70 | 2.2 | 4-5 |
| SBG-60Y | 60 | 75 | 2.2 | 5-6 |
| SBG-70Y | 70 | 85 | 2.2 | 6-8 |
| SBG-80Y | SBG-80Y | 95 | 2.2 | 8-12 |
| SBG-90Y | SBG-90Y | 105 | 2.5 | 12-16 |
| SBG-100Y | SBG-100Y | 115 | 2.5 | 16-19 |
| SBG-120Y | SBG-120Y | 135 | 2.5 | 20-25 |
| SBG-130Y | SBG-130Y | 145 | 2.5 | 26-30 |
扁形塑料波纹管规格：
| 型号 | 长轴(MM) | 短轴(MM) | 壁厚(MM) |
| SBG-50B | 50 | 20 | 2.5 |
| SBG-60B | 60 | 20 | 2.5 |
| SBG-70B | 70 | 22 | 2.5 |
| SBG-90B | 90 | 22 | 2.5 |
