| 别名 | 铝制品冲压 |
|---|---|
| 产品类型 | 全新 |
| 控制形式 | 手动 |
| 柱数 | 四柱 |
| 安装形式 | 立式 |
| 品牌 | 金拓 |

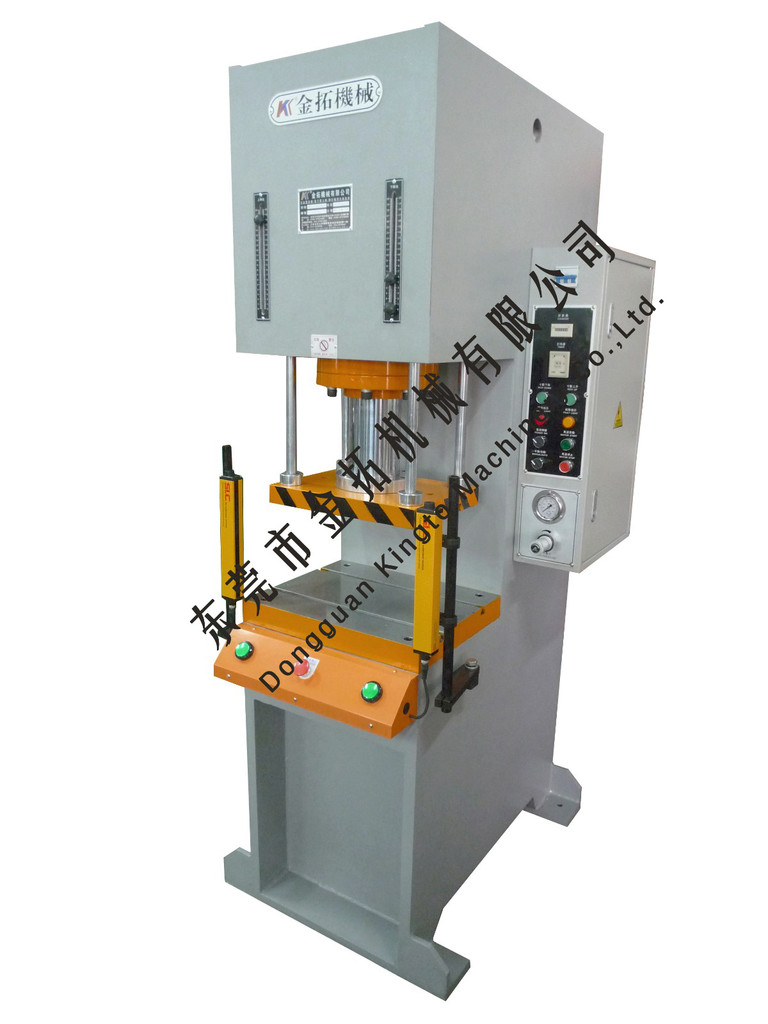

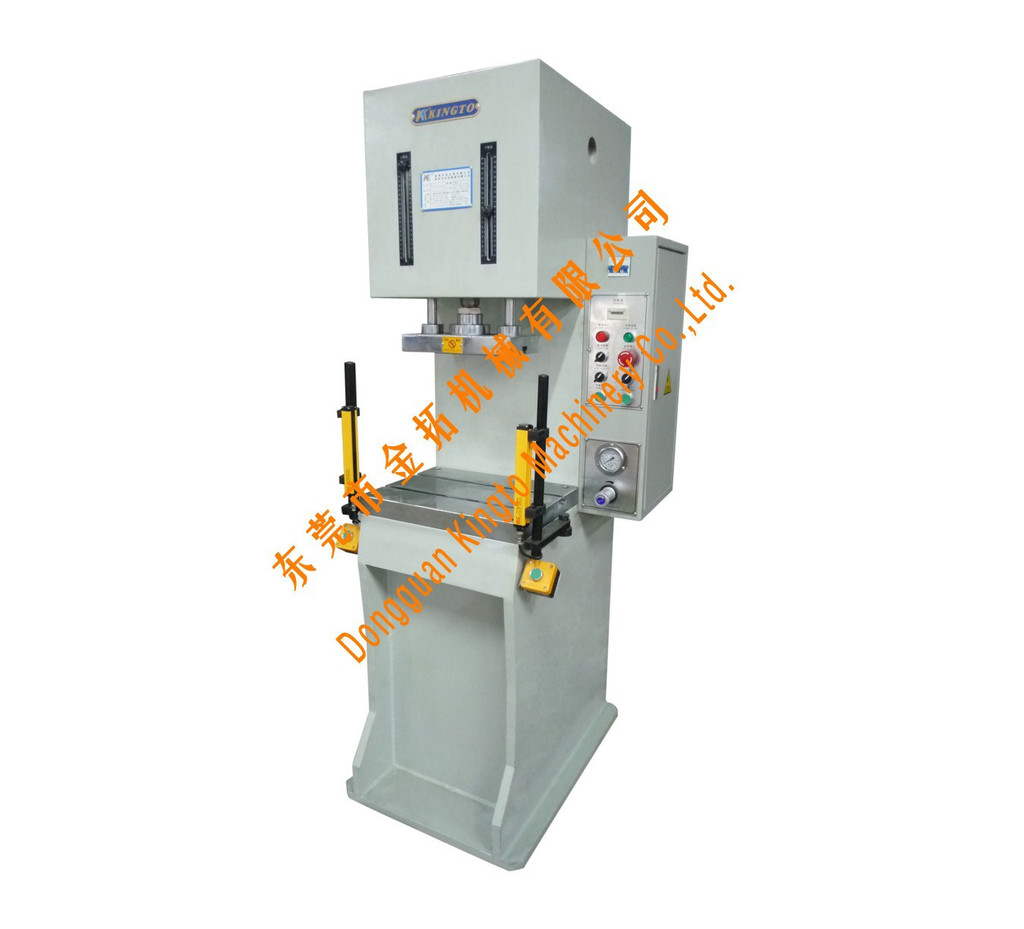

KTCQD系列弓形快速油压机
? 特点：
◆整体焊接的坚固开式结构可使机身保持足够刚性的同时拥有最方便的操作空间；
◆采用内置式快速缸，快下—工进—快回，速度快，生产效率高；
◆采用原装进口低噪音、高性能高压油泵及电磁阀，使用寿命长；
◆压力、行程、保压等可按压制工艺要求调整；
◆安全设计周全，双手操作，设有紧急停止按钮和上下寸动调模按钮；
◆另可根据客户要求设计工作台面落料槽及吹气装置，提高生产效率；
◆另可选装红外线安全装置，光栅尺及显示器，精确显示油缸位移状况。
? 适用范围：
◆金属或非金属零件的压印、成型、浅拉伸、整形及压力装配等；
◆眼镜、锁具及五金零件的压制、电子接插件、电器零件、电机转、定子压装等；
◆特别适用于铝、镁、铅合金压铸制品的毛边冲切及整形，塑橡胶、粉末制品的压制等；
◆手机、LED灯、汽车、摩托车压铸配件冲压整形用途最广泛。
主要技术参数：
| 标准型号 | 单位 | KTCQD-10TS | KTCQD-15TS | KTCQD-20TS | KTCQD-25TS | KTCQD-30TS | ||
| 公称压力 | KN | 100 | 150 | 200 | 250 | 300 | ||
| 主缸最大行程 | mm | 200 | 250 | 250 | 250 | 250 | ||
| 最大开口高度 | mm | 350 | 400 | 400 | 400 | 400 | ||
| 喉口深度 | mm | 200 | 200 | 200 | 200 | 200 | ||
| 主缸速度 | 快下 | mm/s | 150 | 150 | 150 | 150 | 150 | |
| 工进 | mm/s | 20 | 20 | 20 | 20 | 20 | ||
| 回程 | mm/s | 150 | 150 | 150 | 150 | 150 | ||
| 模柄孔尺寸 | mm | Φ32x55 | Φ32x55 | Φ32x55 | Φ32x55 | Φ32x55 | ||
| 工作台尺寸 | 左右L-R | mm | 500 | 500 | 600 | 600 | 600 | |
| 前后F-B | mm | 400 | 400 | 400 | 400 | 400 | ||
| 工作台距地面高度 | mm | 850 | 850 | 850 | 850 | 850 | ||
| 使用电源 | V | 380 | 380 | 380 | 380 | 380 | ||
| 电机功率 | KW | 2.25 | 3.75 | 3.75 | 3.75 | 3.75 | ||
| 机器重量（参考） | kg | 850 | 980 | 1100 | 1200 | 1400 | ||
*实际尺寸以实物为准。
*以上参数仅供参考，订货以合同为准。
