| 产品类型 | 全新 |
|---|---|
| 工作形式 | 冲 |
| 控制形式 | 人工 |
| 类型 | 冲床 |
| 主电机功率 | 3.75kw |
| 柱数 | 四柱 |
| 布局形式 | 立式 |
| 品牌 | 金拓 |
| 型号 | KTD |
| 加工定制 | 否 |

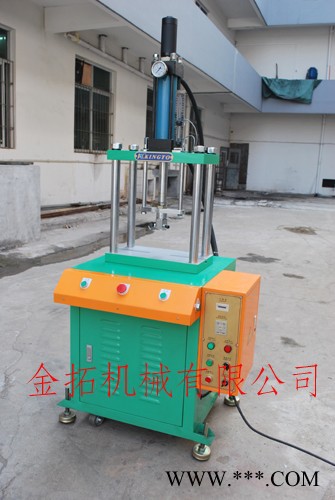

KTD系列四柱油压机
▶ 特 点：
◆采用四柱型开放空间，模具头装卸容易，操作简单；
◆油压回路设计简便，马力需求小，维护保养容易；
◆压力、行程、保压时间等可按压制工艺要求调整；
◆采用进口液压、电器元件及密封件，使用寿命长；
◆双手制操作，设有急停和寸动功能，安全高效；
◆机台下方配备脚轮座，移动轻便，省力高效；
◆另可选装光电安全保护器、测力传感器、位移传感器等。
▶ 适用范围：
◆金属或非金属零件的铆合、压印、成型、浅拉伸及压力装配等；
◆眼镜、锁具及五金零件的压制、电子接插件、电器零件、电机转、定子压装等；
◆特别适用于手机按键冲压、变压器整形、马达组立、轴心、轴承压入等。
主要技术参数：
| 标准型号 | 单位 | KTD-01T | KTD-03T | KTD-05T | KTD-10T | KTD-15T | KTD-20T | |
| 压力范围 | ton | 0.4~1.3 | 1.5~3.5 | 2.5~6 | 5~11 | 7~16 | 8.5~21 | |
| 油缸行程（可调） | mm | 75~150 | 75~150 | 100~200 | 100~200 | 100~200 | 100~200 | |
| 最大开口高度 | mm | 250 | 250 | 300 | 300 | 300 | 300 | |
| 油缸下行速度 | mm/s | 122 | 95 | 88 | 88 | 75 | 70 | |
| 油缸上升速度 | mm/s | 122 | 95 | 88 | 88 | 75 | 70 | |
| 模柄孔尺寸 | mm | Φ16x40 | Φ19x40 | Φ19x40 | Φ25x50 | Φ30x60 | Φ30x60 | |
| 工作台有效面积 | 左右（柱内） | mm | 350 | 350 | 350 | 400 | 450 | 450 |
| 前后（边缘） | mm | 240 | 240 | 240 | 300 | 350 | 350 | |
| 工作台距地面高度 | mm | 850 | 850 | 850 | 850 | 850 | 850 | |
| 使用电源 | V | 380 | 380 | 380 | 380 | 380 | 380 | |
| 电机功率 | KW | 1.5 | 2.25 | 2.25 | 3.75 | 3.75 | 3.75 | |
| 机器重量（参考） | kg | 420 | 460 | 520 | 580 | 640 | 750 | |
*实际尺寸以实物为准。
*以上参数仅供参考，订货以合同为准。
