安装方式 | 立式 |
---|---|
刀具数量 | 16 |
定位精度 | 0.003mm |
动力类型 | 电动 |
类型 | 铣削加工中心 |
售后服务 | 保修一年 |
界面语言 | 英文 |
是否库存 | 是 |
作用对象 | 通用 |
适用行业 | 通用 |
品牌 | 东莞启航 |
型号 | NT540G |
加工定制 | 是 |
数控机床是数字控制机床(Computer numerical control machine tools)的简称,是一种装有程序控制系统的自动化机床。该控制系统能够逻辑地处理具有控制编码或其他符号指令规定的程序,并将其译码,用代码化的数字表示,通过信息载体输入数控装置。经运算处理由数控装置发出各种控制信号,控制机床的动作,按图纸要求的形状和尺寸,自动地将零件加工出来。数控机床较好地解决了复杂、精密、小批量、多品种的零件加工问题,是一种柔性的、高效能的自动化机床,代表了现代机床控制技术的发展方向,是一种典型的机电一体化产品。
东莞启航数控机床是一家集研发、生产、销售及服务于一体的高新技术企业。我们拥有一批优秀的机床研发设计、制造人员,工厂各套设施完善,镭射激光球杆各类仪器应有尽有,采用世界一流检测设备对机床进行出厂检测。我们以推广卓越的产品为己任,以超越用户的期待为目标!集国内外先进技术,制造高精度、高速度、高效率、高品质、高性价比的金属切削精密数控机床。

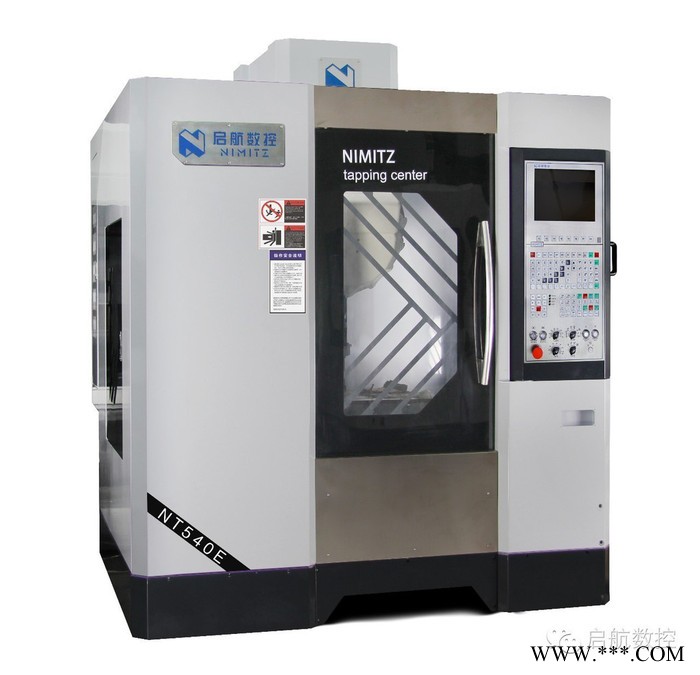

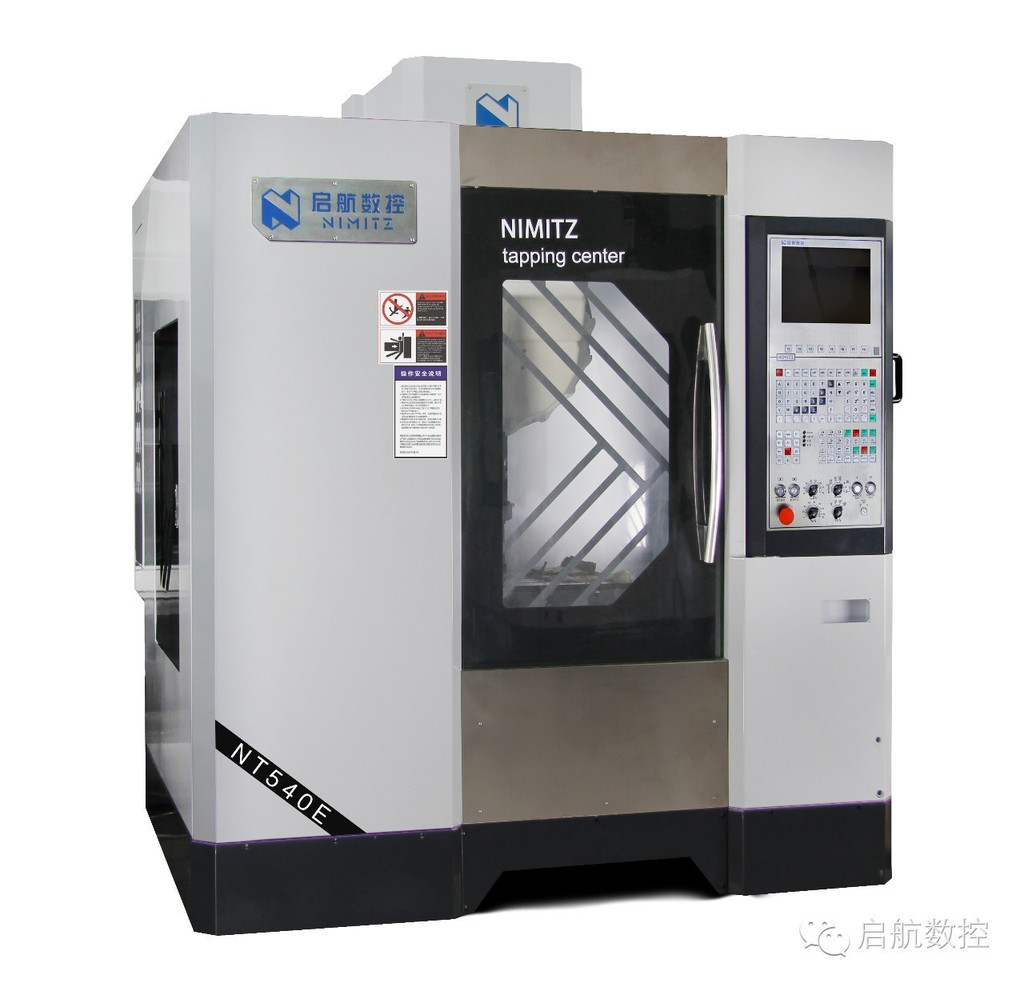

产品名称:钻工中心系列
??产品型号:NT540G
??产品特点:
??1:高精度高剛性高速化
??2:主轴直结传动系统,三軸馬達與精密高速滾珠絲杆直接傳動,Z軸採用刹車馬達系統。
??3:採用BALL BAR循圓測量,預先調整參數,確保機器在高速位移時也可保持高平穩及靈敏性。
??4:机台占地空间小,使有效空间获得更大使用。
技术参数
项目 | UNIT | NT540E |
X轴行程 | mm | 500 |
Y轴行程 | mm | 400 |
Z轴行程 | mm | 300 |
主轴鼻端至工作台距离 | mm | 155-455 |
主轴中心至机柱距离 | mm | 400 |
主轴最高转速 | rpm | 20000 |
主轴连接方式 | 直联式 | |
主轴锥孔 | BT30 | |
主轴直径 | Φ | 100 |
主轴马达 | Kw | 5.5 |
X轴马达 | Kw | 1.5 |
Y轴马达 | Kw | 1.5 |
Z轴马达 | Kw | 3 |
X轴快速位移 | m/min | 48 |
Y轴快速位移 | m/min | 48 |
Z轴快速位移 | m/min | 48 |
X轴丝杆 | 滚珠式25*16 | |
Y轴丝杆 | 滚珠式25*16 | |
Z轴丝杆 | 滚珠式36*16 | |
X轴线轨(宽度/滑块数量) | 滚珠式25*2 | |
Y轴线轨(宽度/滑块数量) | 滚珠式25*2 | |
Z轴线轨(宽度/滑块数量) | 滚珠式30*2 | |
工作台面积 | mm | 600*400 |
工作台最大荷重 | kg | 250 |
工作台T型槽 | 3*14*100 | |
刀具数量 | pcs | 16 |
刀具交换方式 | 太阳式 | |
切削进给速度 | mm/min | 10000 |
控制器 | 三菱M70V | |
电力需求 | KVA | 15 |
气压需求 | kg/cm2 | 6~8 |
设备重量(大约) | kg | 2800 |
外型尺寸(大约) | mm | 2200*1800*2100 |
NT540E数控机床特点:
加工质量稳定、可靠
加工同一批零件,在同一机床,在相同加工条件下,使用相同刀具和加工程序,刀具的走刀轨迹完全相同,零件的一致性好,质量稳定。生产率高数控机床可有效地减少零件的加工时间和辅助时间,数控机床的主轴声速,加工时代,数控机床移动部件的快速移动和定位及高速切削加工,极大地提高了生产率。另外,与加工中心的刀库配合使用,可实现在一台机床上进行多道工序的连续加工,减少了半成品的工序间周转时间,提高了生产率。
