| 安装方式 | 立式 |
|---|---|
| 刀具数量 | 24 |
| 定位精度 | 0.003MM |
| 动力类型 | 电动 |
| 类型 | 铣削加工中心 |
| 售后服务 | 保修一年 |
| 界面语言 | 英文 |
| 是否库存 | 是 |
| 作用对象 | 通用 |
| 适用行业 | 通用 |
| 布局形式 | 立式 |
| 品牌 | 东莞启航 |
| 型号 | NL650 |
| 加工定制 | 是 |
本公司供应加工中心东莞数控机床NL650立式 质量保证，欢迎咨询洽谈。18926876017

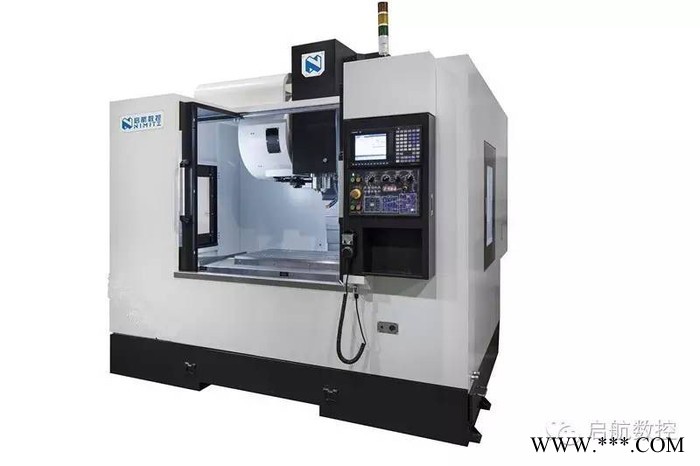

机床名称：半线轨加工中心
机床型号：NL650
产品特性:
整机以高速为基本设计出发点，为零部件量产、精密加工、加工效率最大化提供保证
高效排悄、快速进给及主轴高速功能组合模块化、满足客户不同
加工需求的个性化选择
影响整机品质的关键部件采用全球顶级品牌的进口优质配件
技术特点：
1：零件加工优选机型。
2：机床总体结构参照欧美流行结构，设计采用著名的CAD计算机辅助设计，同时采用先进的有限元算法对结构受力进行有效评估，令其达到合理的结构分布。
3：立柱、Z轴箱体都按强力型切削结构进行设计并采用倒Y型立柱大跨距，比常规结构更加粗壮，达到高刚性、强切削性、高精度、长时间使用不失去精度。
4,：X/Y轴线轨采用滚珠式线性滑块，每轴单线轨是2滑块结构，能满足高速性能。Z轴采用硬轨保持原有的刚性，是一款典型复合结构的机床。
适用范围：
批量生产加工中小型五金零件，可以钻孔，攻丝，铣切。适合材料铜铝件，铸铁件，一般钢件，不锈钢件。每加工一个零件换刀不超过12把。
技术参数
项目 | UNIT | NL650 |
X轴行程 | mm | 600 |
Y轴行程 | mm | 500 |
Z轴行程 | mm | 500 |
主轴鼻端至工作台距离 | mm | 110-610 |
主轴中心至机柱距离 | mm | 560 |
主轴最高转速 | rpm | 8000 |
主轴连接方式 | 皮带式 | |
主轴锥孔 | BT40 | |
主轴直径 | Φ | 120 |
主轴马达 | Kw | 5.5 |
X轴马达 | Kw | 1.5 |
Y轴马达 | Kw | 1.5 |
Z轴马达 | Kw | 1.5 |
X轴快速位移 | m/min | 24 |
Y轴快速位移 | m/min | 24 |
Z轴快速位移 | m/min | 18 |
X轴丝杆 | 滚珠式40*12 | |
Y轴丝杆 | 滚珠式40*12 | |
Z轴丝杆 | 滚珠式40*12 | |
X轴线轨（宽度/滑块数量） | 滚珠式35*2 | |
Y轴线轨（宽度/滑块数量） | 滚珠式35*2 | |
Z轴硬轨条数 | 2 | |
工作台面积 | mm | 800*500 |
工作台最大荷重 | kg | 350 |
工作台T型槽 | 3*18*144 | |
刀具数量 | pcs | 24 |
刀具交换方式 | 刀臂式 | |
切削进给速度 | mm/min | 10000 |
控制器 | 三菱M70V | |
电力需求 | KVA | 20 |
气压需求 | kg/cm2 | 6~8 |
设备重量（大约） | kg | 5000 |
外型尺寸（大约） | mm | 2500*2300*2500 |
标配附件
刀具冷却系统 彩色液晶显示器
环绕式冲屑系统 水晶按键
自动润滑系统 工作警示灯
LED白光照明 基础垫块及调整螺栓
高压水枪 气枪
选配附件
转速10000rpm皮带式主轴 第五轴
转速12000rpm直联式主轴 斗笠式16把刀库
转速15000rpm直联式主轴 螺杆式排屑系统
主轴中心高压出水(CTS) FANUC控制系统
主轴冷却系统 SIEMENS控制系统
第四轴 链式排屑系统

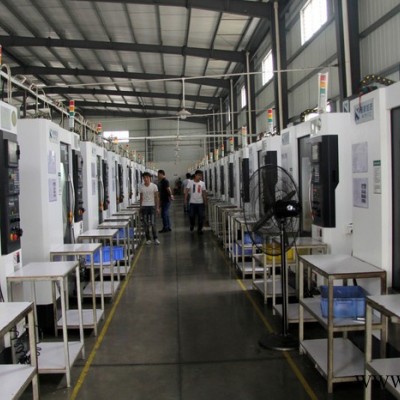

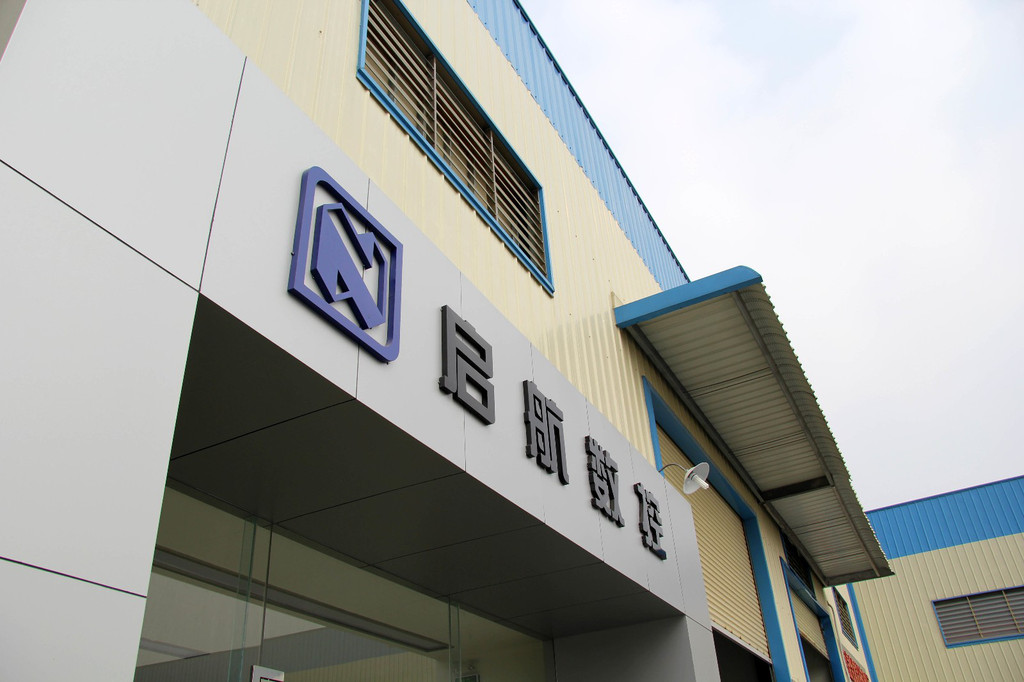

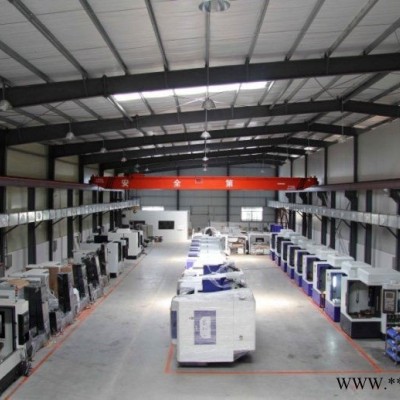

东莞市启航精密数控设备有限公司是数控机床、CNC加工中心、数控设备及配件等产品专业生产加工的公司，拥有完整、科学的质量管理体系。东莞市启航精密数控设备有限公司的诚信、实力和产品质量获得业界的认可。欢迎各界朋友莅临参观、指导和业务洽谈。
