| 工作台尺寸 | 500*200 |
|---|---|
| 主轴锥孔锥度 | BT30 |
| T型槽数目 | 3.0 |
| 作用对象 | 五金 |
| 作用对象材质 | 金属 |
| 适用范围 | 通用 |
| 适用行业 | 通用 |
| 品牌 | 其他 |
| 型号 | E218L |
| 类型 | 钻铣床 |
| 控制形式 | 数控 |
| 布局形式 | 立式 |
| 产品类型 | 全新 |
| 是否库存 | 是 |
| 重量 | 500 |
| 主电机功率 | 1.6 |
| 主轴转速范围 | 3000 |

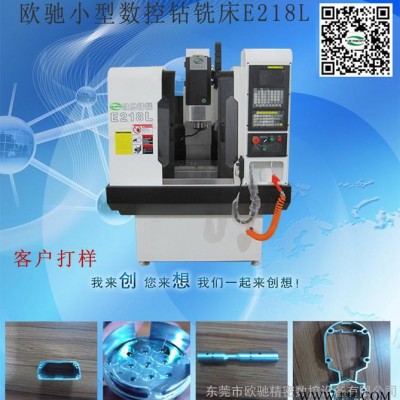

| E218L系列数控钻铣床 | |||||
| 适用行业范围:五金件加工、散热片加工、乐器器材加工、缝纫机配件加工、压铸件加工、汽车零配件、农用机配件、弹性夹头、锁芯加工等 | |||||
| 可加工材料： 45#钢、铝合金、铜、复合材料等 | |||||
| 加工工艺：钻孔、铣削、攻牙，三维复杂曲面，可4轴联动加工实现螺旋及多面加工。 | |||||
| E218L线轨技术参数 | |||||
| 一、本机特点： | |||||
| 系统配置：工业系统 | |||||
| 刀库配置：无（可选配5把夹臂式刀库） | |||||
| 高强度铸铁，连体铸铁床座、立柱为大跨距、 | |||||
| 倒“Y”型网状结构，中滑座为网状箱式结构 | |||||
| E218L有多种铸铁导轨与滚珠线性导轨组合 | |||||
| XYZ 三轴采用2505P3级双螺帽精密滚珠丝杠 | |||||
| 成对精密丝杠轴承 | |||||
| 直接式联结器 | |||||
| 可增加第4轴 | |||||
| 可选6000/8000转机械主轴及18000—24000转电主轴 | |||||
| 三角形不锈钢内防护 | |||||
| 手动润滑系统 | |||||
| 冷却系统 | |||||
| 照明系统 | |||||
| 全防护 | |||||
| E218L系列数控机床参数 | |||||
| 型号 | E218L01 | E218L02 | E218L03 | E218L04 | E218LCxx |
| 价格 | 标准机 | ||||
| 尺寸与质量 | |||||
| 外形尺寸 | 1320x1060x18300 | ||||
| 工作台尺寸 | 500x200mm | ||||
| 行程 | X-：280mm，Y-：180mm，Z-：220mm | ||||
| 主轴至工作台尺寸 | 50-300mm | ||||
| T型槽 | 宽度（10mm）/数量（3）/间距（63mm） | ||||
| 总重量 | 500Kg | 500Kg | 500Kg | 500Kg | |
| 电气配置 | |||||
| 电源配置 | 230V，50HZ,5KW | ||||
| 主轴电机 | Servo 1.6KW | Servo 1.6KW | Servo 2.6KW | AC 2.2KW | |
| 主轴最高转速 | 3000RPM | 3000RPM | 3000RPM | 24000RPM | |
| 主轴马达扭矩 | 18N.m | 18N.m | 22 N.m | / | |
| 进给电机类型 | Stepper | Servo1000KW | Servo1000KW | Servo1000KW | |
| 最大切线速度 | 2000 | 4000 | 4000 | 4000 | |
| 最大移动速度 | 4000 | 8000 | 8000 | 8000 | |
| 进给电机扭矩 | 4N.m | 5N.m | 5N.m | 5N.m | |
| 冷却泵 | 40W water | 40W water | 500W Oil | 40W water | |
| 主轴 | |||||
| 主轴锥度 | Handle NT30 | AutoBT30 | Auto BT30 | Handle ER20 | |
| 最大铣刀直径 | Ø12 | Ø16 | Ø20 | Ø8 | |
| 铣床的精度 | |||||
| 重复精度 | +/-0.006 | +/-0.006 | +/-0.006 | +/-0.006 | |
| 定位精度 | +/-0.01 | +/-0.01 | +/-0.01 | +/-0.01 | |
| 以下可选配置 | |||||
| 刀库ATC | |||||
| 刀库形式及刀具数 | 无 | 夹臂5T | 夹臂5T | 双头 | |
| 刀库形式 | 夹臂式 | 夹臂式 | |||
| 换刀时间 | 2s | 2s | |||
| 刀具型号 | BT30 | BT30 | |||
| 刀具数量 | 5T | 5T | |||
| 第4轴 | |||||
| 第四轴型号 | EFK04-100WBJQ | EFK04-100WBJQ | EFKO4-100WSV | ||
| 中心高 | 100 | 100 | 100 | ||
| 第四轴最高转速 | 150RPM | 150RPM | 5RPM | ||
| 可夹持最大直径 | 100 | 100 | 120 | ||
| 四轴电机功率 | Stepper | Stepper | Servo | ||
| 四轴扭力 | 10N.m | 10N.m | 120N.m | ||
| 控制系统 | |||||
| Mach System | |||||
| 工业系统 | E1000M-V | E1000M-V | E1000M-V | E1000M-V | |
| 其它选项 | |||||
| Protection Case | Full close | Full close | Full close | Half open | |
| 手轮 | Yes | Yes | Yes | Yes | |
