| 国内商标 | 昭穆 |
|---|---|
| 磁灵敏度 | 2.5~3.5mT |
| 指示灯 | 无 |
| 电缆规格 | φ2.8MM、1M、3线式 |
| 检测磁极 | S极 |
| 材料 | 聚合物 |
| 防护等级 | IP65 |
| 灵敏度 | 其他 |
| 漂移 | ±40℃ |
| 输出信号 | 开关型 |
| 制作工艺 | 集成 |
| 材料物理性质 | 绝缘体 |
| 材料晶体结构 | 多晶 |
| 迟滞 | 0.01 |
| 品牌 | ASA |
磁性接近传感器的特点及应用举例
1、磁性传感器是根据磁场强弱的变化而进行ON /OFF动作的传感器;
2、高响应速度（5μsec以下），也可以用于测速仪表、转速计上；
3、与一般的磁性传感器相比，灵敏度高（检测距离大）、体积小；双传感器安装，仅1个**可以检测伺服原点和进行超行程检测；
4、本公司磁性接近传感器可广泛应用于家电、智能家居、数码产品内置磁体的极性检测、立体停车库、纺织机械、激光设备、工夹具、机械手自动上料等……
————————————————————————————————————————————————————————

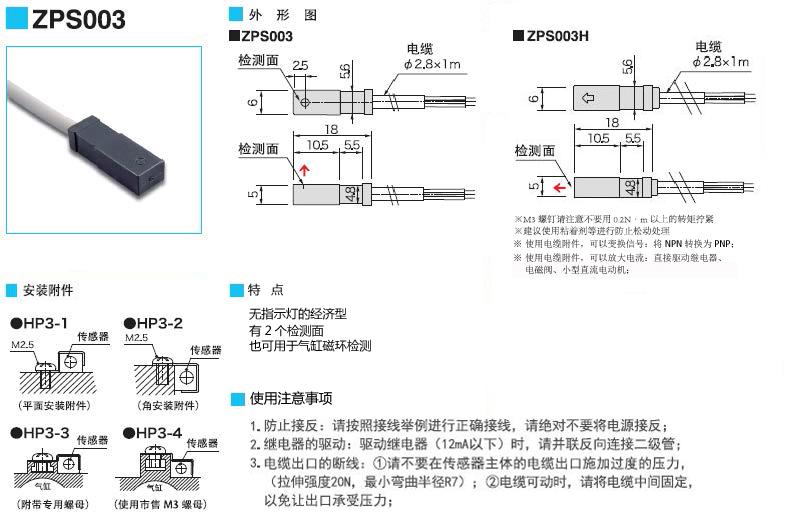

规格
电源电压 DC5～24V 输出方式 NPN常开(N.O.) (接近时ON) 输出电流 15mA MAX 消耗电流 15mA MAX 电缆长 1m 电缆规格 φ2.8mm 灰色 耐电压 AC1000V 1分钟 绝缘电阻 DC250V≥20MΩ 工作环境温度 ﹣20～85℃ 工作环境湿度 20～95%RH 响应速度 5μ秒 磁灵敏度 2.5～3.5mT 外壳材料 聚酯玻璃纤维：黑色 保护等级 IP65
电路图
使用举例1：磁性传感器与单体磁铁的组合
1、如图所示，在磁铁S 极形成的动作曲线（列如：3mT 的等磁感线）接近于圆形或椭圆形。如果磁性传感器进入动作曲线内的ON 区域，霍尔元件将ON。传感器的靠近方向没有限制。当磁铁增大时，动作曲线也变大。即使是相同的磁铁，也会在3mT 的动作曲线外周出现2mT 的大幅度隆起的动作曲线，1mT 则扩展为更大的圆。即使是很小的「磁体」，也可以轻松获得20mm 的检测距离。此外，适当大小的磁铁与高灵敏度（1mT）的小型传感器组合，可以获得60mm 的检测距离。
2、磁性传感器，不仅无触点，可靠性高，而且无论从哪个方向都可以相对圆形的动作曲线垂直接近，因此，检测时即使有晃动，也可以高精度稳定地进行位置检测。
3、没有周围空间的小型装置也可以组装，例如φ 3×4的稀土类磁铁，用于埋入回转体（联轴器的轴套等）的周围，检测回转位置，或用于检测转速的传感器搭配。
使用举例2：磁性传感器与复合磁体的组合
1、可以轻易达到一般的传感器或磁阻元件不可实现的位置重复精度

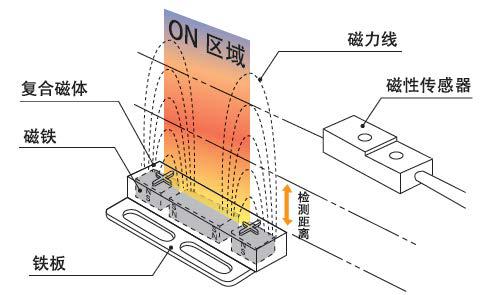

2、复合磁体如图所示，是将铁板上的3个磁铁按照不一样的极性配置的复合磁体（已区的**）。如果使用复合磁体代替单体磁铁，即使检测距离发生变化，ON区域也能获得几乎不变化的区域，并且，即使是更大的检测距离，也能获取ON区域。
3、复合磁体的配置，因为与ON区域边界附近的磁场梯度密切相关，与单体磁铁相比，动作点的位置重复精度大幅度提高。
