首页 > 供应产品 > 供应:专营捷甬达铣床 JOINT-V铣床 4VC 铣床 东莞经销商

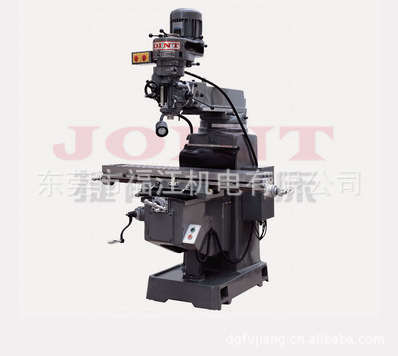

供应:专营捷甬达铣床 JOINT-V铣床 4VC 铣床 东莞经销商
产品: 浏览次数:821供应:专营捷甬达铣床 JOINT-V铣床 4VC 铣床 东莞经销商
品牌: 福江机电
品牌: 捷甬达
型号: 4VC
单价: 面议
最小起订量: 1 台
供货总量: 53 台
发货期限: 自买家付款之日起 10 天内发货
有效期至: 长期有效
最后更新: 2021-08-19 21:26

详细信息
品牌 捷甬达
型号 4VC

作用对象材质:金属作用对象:五金
主轴转速范围:66-4530/(16速)50HZ(rpm) 是否库存:
工作台尺寸:1370*254*90(mm) 类型:炮塔铣床
重量:1500(kg) 主轴锥孔锥度:R8(NT30)
型号:4VCT型槽数目:3
适用行业:通用控制形式:程序控制
主电机功率:3HP/2.25(kw) 布局形式:立式
适用范围:专用产品类型:全新
品牌:捷甬达外形尺寸:1600*1800*2150mm



精密型摇臂铣床

机床特色:

◆   适合精密电子机械、精密电子器件、模具配件等精密零件的孔、槽、边框。

◆   精密精度、“精”久保持。

◆   二次精密铲刮装配工艺,确保机器精密等级。

◆   **原装铣头,NSK P4精密级主轴轴承,主轴跳动:0.002mm。

◆   300主轴检测棒端面跳动0.02mm。

◆   床身镶条及贴塑面二次的精密铲刮,铲刮点密集,每平方英寸8-10点,提高机床精度并延长耐用年限。

◆   主轴精度高且精度耐久性强,主轴锥孔径向跳动控制:0.002mm;主轴轴向跳动控制:0.003-0.005mm。

◆   主轴管表面高周波硬化处理、镀硬铬,精密研磨,主轴管与壳体配合精密。

◆   床身立柱采用双加强筋结构,可以保证机床的高刚性,不容易变形。

型号

2VA/2VB

3VA

4VA

4VB/4VC

工作台尺寸mm

1067*230*72(1244*230*72)

1270*254*90

1270*254*90

1270*254*90

1370*254*90

左右行程mm

▲750/▲900

▲900

      ▲900

      ▲900

前后行程mm

▲315

▲395

■405

■420

上下行程mm

▲370

▲350

▲340

■390

主轴管行程mm

127mm

127mm

127mm

127mm

主轴转速

80-5440(16速)/60HZ rpm

80-5440(16速)/60HZ rpm

66-4530/(16速)50HZ

66-4530/(16速)50HZ

主轴锥度

R8(NT30)

R8(NT30)

R8(NT30)

R8(NT30)

马力

3HP

3HP

3HP

3HP

主轴端面至工作台**大距离

440mm

430mm

450mm

400mm

旋转角度

前后方向

±45度

±45度

±45度

±45度

左右方向

±90度

±90度

±90度

±90度

外形尺寸mm

1400*1500*2100

1400*1700*2100

1500*1700*2150

1500*1700*2200

1500*1700*2150

1600*1800*2150

净重kg

1000

1280

1400

1500

▲:代表燕尾导轨   ■:代表方形导轨





标准配置:(之前资料配置)

R8(NT30)索咀油泵石英灯组合压板前后滑道覆盖

特殊配置:

6″平口钳光栅电子尺无级变速/变频变速铣头自动进给器冷却水泵自动换刀装置
