| 数控机床分类 | 数控铣床 |
|---|---|
| 主电机功率 | 7.5（kw） |
| 运动方式 | 点位直线控制 |
| 加工尺寸范围 | 1600*1400*400（mm） |
| 主轴转速范围 | 24000-60000（rpm） |
| 刀具数量 | 24 |
| 控制方式 | 半闭环控制 |
| 控制系统 | 三菱 |
| 布局形式 | 立式 |
| 动力类型 | 电动 |
| 用途 | 切割 |
| 适用行业 | 船舶 |
| 售后服务 | 十年包修 |
| 品牌 | 钜匠 |
| 型号 | JNC-1614S |
【温馨提示】以上产品图片价格仅供参考，具体详情请来电咨询！
真诚期待与您的合作！！
一、机床电器系统采用先进的设计理念和设计技术使机床性能可靠、操作方便、操控自如。二、选用台湾新代一体机数控系统，8.4彩色液晶显示器，参数可调式屏幕保护程式使液晶显示器寿命更长。三、机床电器系统有效的集成了人机安全的保护措施，实现了对操作人员和机床的最佳保护。四、机床关键电气元件应用知名公司产品，以保证机床长期无故障稳定运行。五、配件警示灯、中文异警内容显示，便于实现对机床的有限监控和日常维护。六、新型的网络传输和通过RS232接口传输功能，使用户灵活选择在线加工方式。注：网络传输最大速率可达100兆，极大的方便了加工数据传输。应用:本JNC1614S高速龙门雕铣机适用于塑胶模具业、五金模具业、雕刻模具业、汽车工业、航空工业等模具、产品的加工。

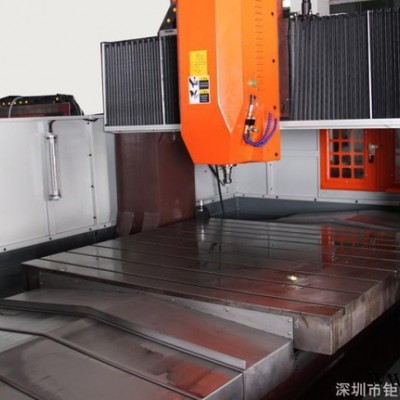

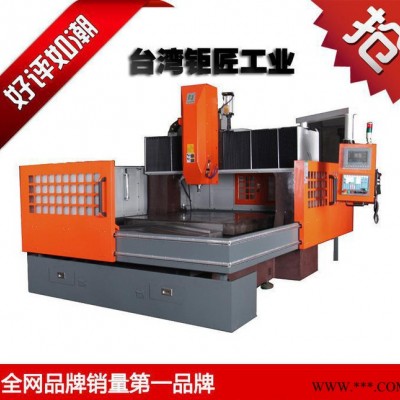

设备多图展示

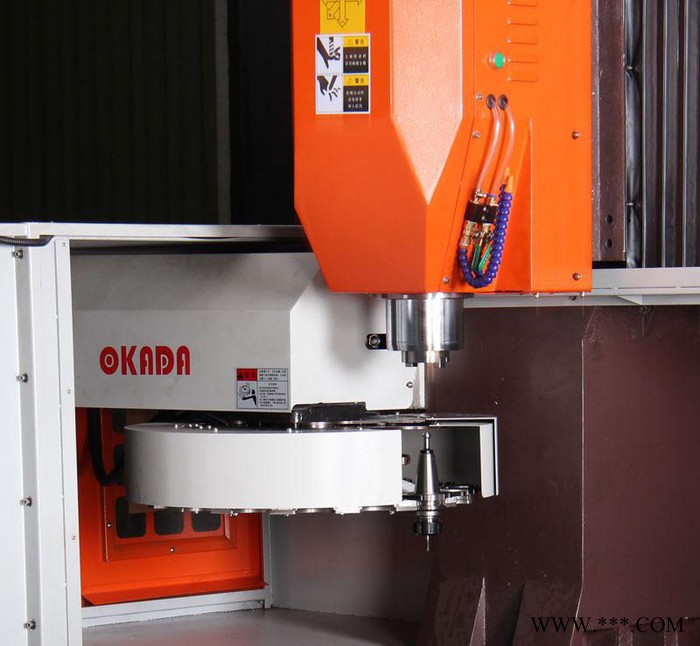

设备多图展示
JNC-1614机床参数配置表
| 类型 | 配置项目 | 单位 | 技术参数 | ||
操作系统 | 数控系统 |
| 台湾新代11MA（可选） | ||
工作台 | 工作尺寸 | MM | 1600*1400 | ||
工作台承重 | KG | 800 | |||
T型槽规格 |
| 8-16-170 | |||
行程 | X/Y/Z行程 | MM | 1600*1400*400 | ||
主轴端面至工作台距离 | MM | 100-500 | |||
主轴中心至立柱距离 | MM | 420 | |||
主轴 | 直接式机械主轴 功率/转速/主轴锥孔 |
| 7.5KW | 12000-24000rpm | BT40/ER32 |
精度 | 定位精度 | MM | 0.008/300 | ||
重复定位精度 | MM | 0.005 | |||
进给系统 | 快速位移速度X/Y/Z | M/MIN | 15 | ||
切削进给速度X/Y/Z | M/MIN | 10 | |||
三轴冷却方式 |
| 丝杆导轨容积式润滑 | |||
主轴冷却方式 |
| 自动油冷机 | |||
传动系统 | 三轴电机功率 |
| 日本安川 | ||
自动辅助系统 | 刀库容量 | PCS | 20 | ||
最大刀具直径 | mm | 40 | |||
最长刀具长度 | mm | 300 | |||
最大刀具重量 | KG | 8 | |||
换刀时间T-T | sec | 1 | |||
其他 | 电源功率 | KVA | 15 | ||
电源电压 | V | AC380 | |||
气压功率 | KG/CM2 | 8 | |||
机床重量 | KG | 9000 | |||
机床尺寸 | mm | 3300*2400*2500 | |||
标准配置： | 特殊配置： | ||
全封闭式钣金 自动油冷机 LED工作灯 水平调整垫块 操作手册 | 台湾新代系统热交换机警示灯 工具箱及调整工具 手动脉冲器 | 旋转第四轴 自动对刀仪
| 日本三菱系统 |
注：以上参数仅供参考，我公司因技术研究需要，保有随时修改技术参数与外形的权利，变更时恕不另行通知！
