| 安装方式 | 立式 |
|---|---|
| 刀具数量 | 16/24 |
| 动力类型 | 机械传动 |
| 类型 | 立式加工中心 |
| 售后服务 | 全国联保 |
| 主电机功率 | 11kw |
| 主轴转速范围 | 8000rpm |
| 界面语言 | 中文 |
| 是否库存 | 是 |
| 作用对象 | 通用 |
| 适用行业 | 通用 |
| 布局形式 | 立式 |
| 品牌 | 广纳 |

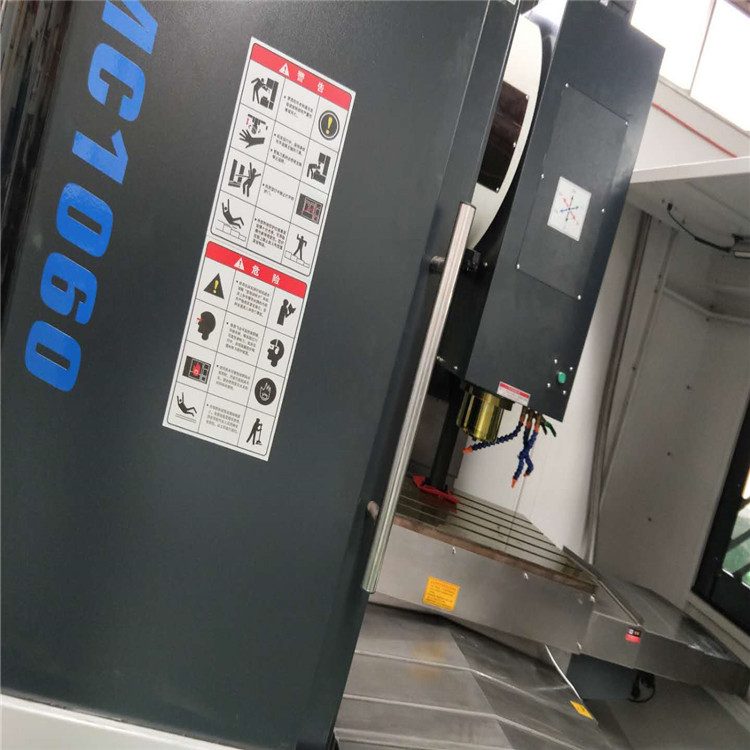

| 型号 | VMC1060 |
| 加工定制 | 否 |

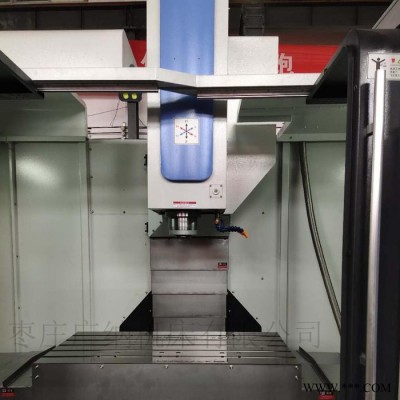

本加工中心进给轴为X、Y、Z三轴座标控制，主轴为交流伺服电机动力驱动，刀库容量为16把或24把可选配置。能够实现对各种盘类、板类、壳体、凸轮、模具等复杂零件一次装夹，完成钻、铣、镗、扩、铰、攻丝等多种工序加工，适合于多品种、中小批量产品的生产，对复杂、高精度零件的加工更能显示其优越性。
1、 底座、滑座、工作台、立柱、主轴箱等主要基础件采用高刚性的铸铁结构，在内部分布着网状结构的加强筋，保证了基础件的高刚性和抗弯减震性能；基础件采用树脂砂造型并经过时效处理，确保机床长期使用精度的稳定性，为机床性能的稳定性提供了保障。
2、 X、Y、Z向导轨均为宽矩形滑动导轨，特别是Y向为四个矩形导轨结构形式，并经中频淬火及精密磨削；滑动导轨面经贴塑处理并精密刮研，配合自动强制润滑，减少进给运动的摩擦阻力，减少低速爬行，提高机床精度及使用寿命。
3、 X、Y、Z三个方向进给采用大螺距高精度高强度的滚珠丝杠，进给速度高；伺服电机采用柔性联轴器与丝杠直联，进给伺服电机直接将动力传递给高精度滚珠丝杠，保证机床的定位精度。
4、 Z向升降配置平衡配重块，保证主轴箱运动顺畅、平稳。
5、 X、Y、Z三个方向丝杠支承采用预拉伸结构，大大降低了机床长时间运转中热变形对整机精度的影响。
6、 X、Y、Z三个方向导轨、丝杠都采用密闭防护，保证丝杠及导轨的清洁，确保机床的传动及运动精度。
7、 主轴采用台湾知名品牌高速、高精度、高刚性主轴单元，轴向和径向承载能力强，转速高达8000rpm。
8、 采用台湾高质量的16把或24把高速自动换刀刀库，换刀准确，时间短，效率高，经运转测试，符合可靠性要求；可选择配置斗笠式或圆盘式刀库。

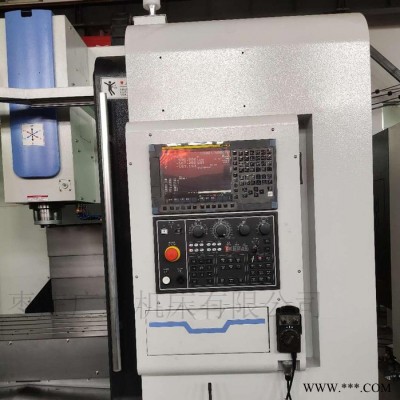

9、 标准配置提供丰富的CNC功能，功能齐全、操作简便，精度稳定、可靠。如： LCD显示、各种循环功能、刀具补偿、程序存储和编辑、公英制转换等。
10、 电气系统采用变压器与控制系统分离设计结构，降低热量的产生，减少电气箱温度变化，提高电气件的使用寿命及系统控制的可靠性。
11、 采用先进的集中自动润滑装置，定时、定量的自动间歇式润滑，工作稳定可靠。
12、 整机外防护采用全封闭机构设计，布局合理，外形宜人，安全可靠，具有良好的防护效果。

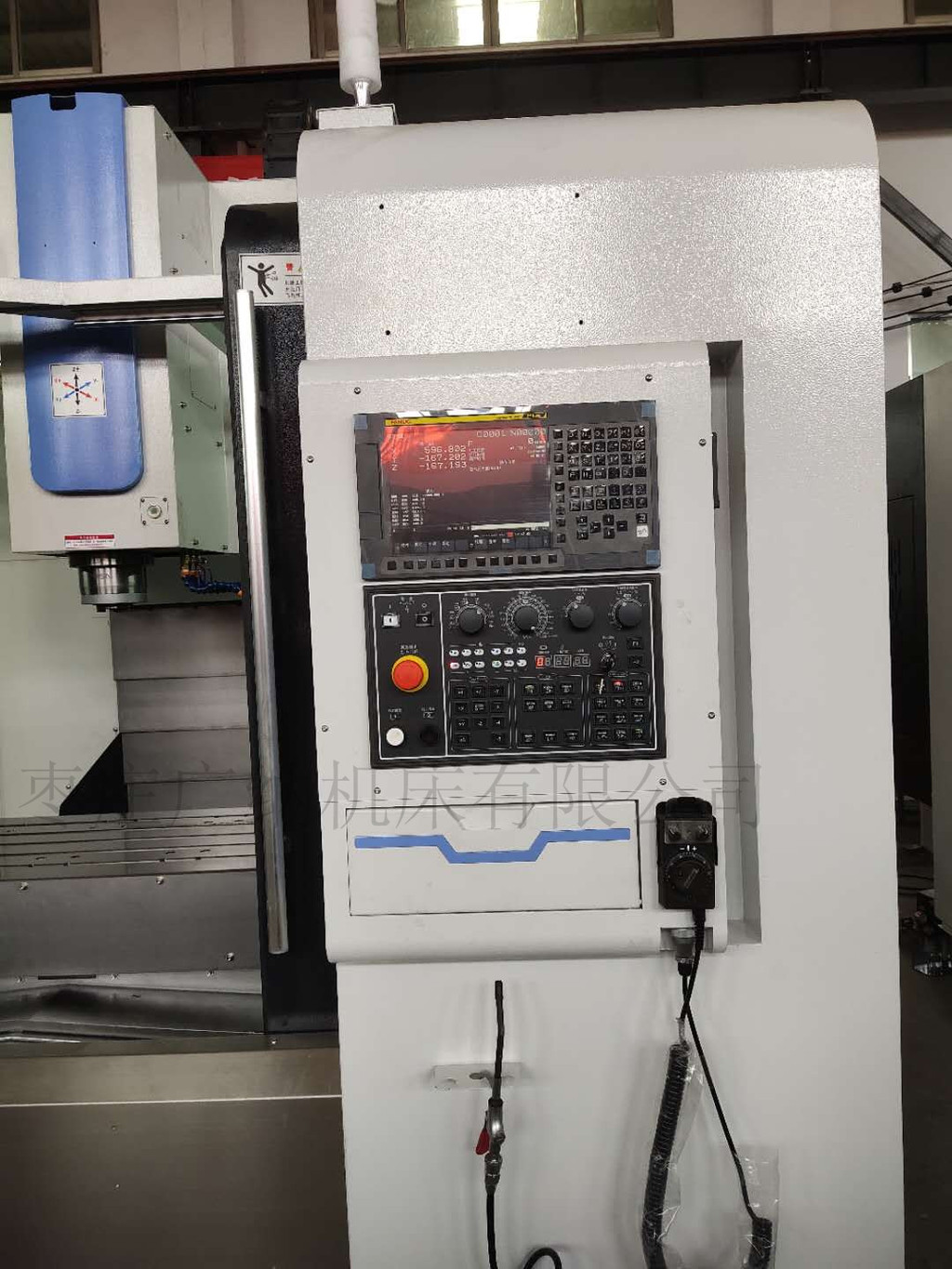

13、 机床操作系统采用人体工程学原理设计，操作箱独立设置，接近操作者，配装手持式电子手轮操作盒，方便对刀。
充分应用电气技术简化机械结构、取代液压传动，显著提高可靠性，方便维修。
| 工作台 | 长X宽 | 1300*600(mm) |
| T型槽尺寸 | 5*18*100 | |
| 行程 | 左右（X） | 1000(mm) |
| 前后（Y） | 600(mm) | |
| 主轴头上下行程（Z） | 600(mm) | |
| 主轴前端到工作台距离 | 120-720(mm) | |
| 轴心到立柱面距离 | 630(mm) | |
| 主轴 | 主轴孔锥度 | BT40-150 |
| 主轴转速 | 8000(r/min) | |
| 进给 | 切削进给（X、Y、Z） | 1-6000(mm/min) |
| 快速移动（X、Y、Z） | 16000/16000/12000(mm/min) | |
| 电动机 | 主轴电机（功率） | 11(kw) |
| 三轴电机（X、Y、Z） | 3(kw) | |
| 精度 | 重复定位精度 | 0.008(mm) |
| 定位精度 | 0.016(mm) | |
| 其它 | 机床外型尺寸 | 3200*2300*3100(mm) |
| 机床净重 | 7000(kg) | |
| 加工工件最大重量 | 800(kg) | |
| 机床用气源－Mpa | 5.5x10(mpa) |
| 1 | KND系统 | 11 | 8000rpm主轴 |
| 2 | 16把斗笠刀库 | 12 | 中央集中自动进给润滑系统 |
| 3 | 三轴润滑油独立收集装置 | 13 | 全防护（不含顶面） |
| 4 | 机床工作灯 | 14 | 三色警示灯 |
| 5 | 主轴锥孔清洁空气 | 15 | 分离式手轮 |
| 6 | 清洁 | 16 | RS232接口 |
| 7 | 切屑液系统 | 17 | 蓄屑槽 |
| 8 | 8.4”显示器 | 18 | 主轴锥孔：BT40 7/24 |
| 9 | 伺服变压器 | 19 | 电器柜冷热交换器 |
| 10 | 地基垫铁及调整螺栓 | 20 | 随机技术文件 |
| 序号 | 选择配置 | 备注 |
| 1 | 自动排屑器 | |
| 2 | 高压水冲屑 | |
| 3 | 主轴油冷却机 | |
| 4 | 机械手刀库 | |
| 5 | 第四、五轴 | |
| 6 | 数控系统：FANUC 0IMF；Siemens 828 advance；M70B；台湾新代；国产广数或KND。 | |
| | | | | |
| 序号 | 名称 | 单位 | 数量 | 备注 |
| 1 | 弹簧夹头刀柄 | 件 | 1 | |
| 2 | 卡簧 | 套 | 1 | |
| 3 | 拉钉 | 件 | 1 | |
| 4 | 内六角扳手 | 套 | 1 | |
| 5 | 一字螺钉旋具 | 件 | 1 | |
| 6 | 十字螺钉旋具 | 件 | 1 | |
| 技术文件 | ||||
| 序号 | 名称 | 单位 | 数量 | 备注 |
| 1 | 机械说明书 | 份 | 1 | |
| 2 | 合格证明书 | 份 | 1 | |
| 3 | 装箱单 | 份 | 1 | |
| 4 | 电气说明书 | 份 | 1 | |
| 5 | KND操作说明书 | 份 | 1 | |
| 6 | KND参数说明书 | 份 | 1 | |
| 7 | KND维修说明书 | 份 | 1 | |
| 品名 | 产地 |
| 主轴组 | 罗翌、德国德意士、臻尚、普森、台大 |
| 台湾产增压缸 | 尚品、北矩、豪澄、和亚、臻赏 |
| 丝杠轴承 | 日本NSK |
| 联轴器 | （R W） |
| 刀库 | 台湾 |
| 冷却泵 | 台湾WALRUS |
| 润滑泵 | 日华、贝奇尔 |
| 滚珠丝杠、线轨 | 台湾银泰、台湾上银 |
| 不锈钢导轨防护 | 台湾引兴 |
| 总电源开关 | 施耐德 |
| 接触器 | 施耐德 |
