类型 | 数控铣床 |
---|---|
控制形式 | 数控 |
产品类型 | 全新 |
主电机功率 | 5.5kw |
主轴转速范围 | 60*1800rpm |
工作台尺寸 | 1370*360mm |
产地 | 山东 |
控制方式 | 数控 |
类别 | 铣床 |
适用范围 | 通用 |
新旧程度 | 全新 |
执行质量标准 | 国标 |
是否库存 | 是 |
作用对象 | 五金 |
适用行业 | 通用 |
布局形式 | 卧式 |
作用对象材质 | 金属 |
品牌 | 广纳 |
型号 | XK6036 |
主轴锥孔锥度 | 7:24ISO50 |
T型槽数目 | 3.0 |
质量认证 | ISO9001 |

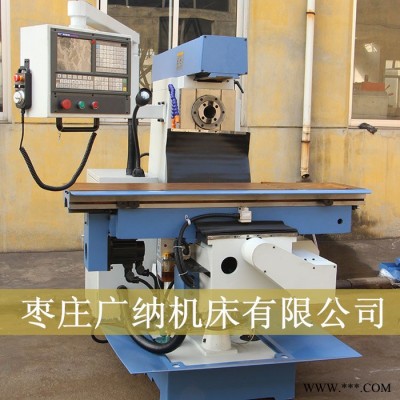

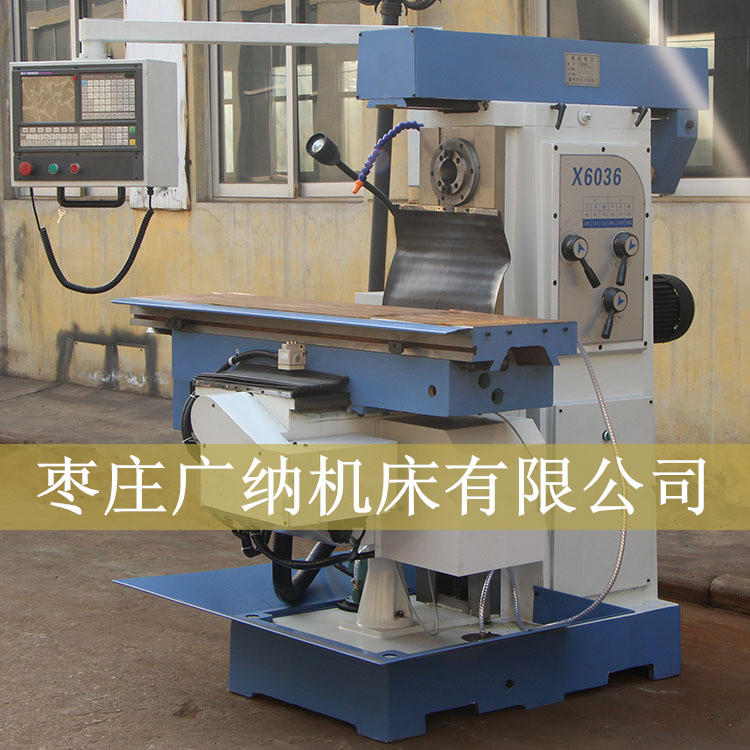

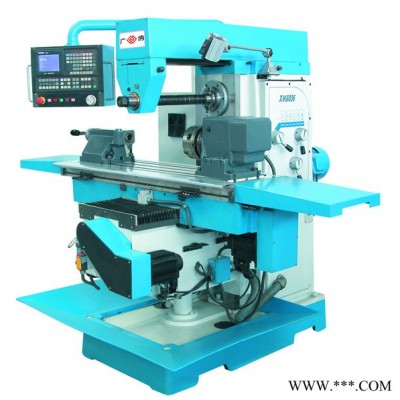

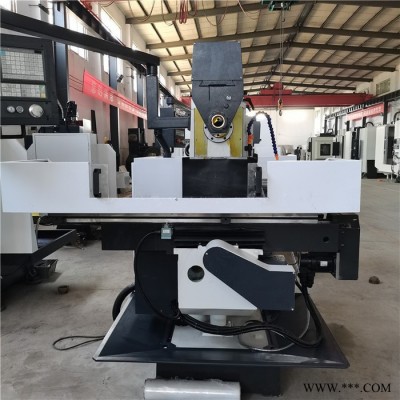

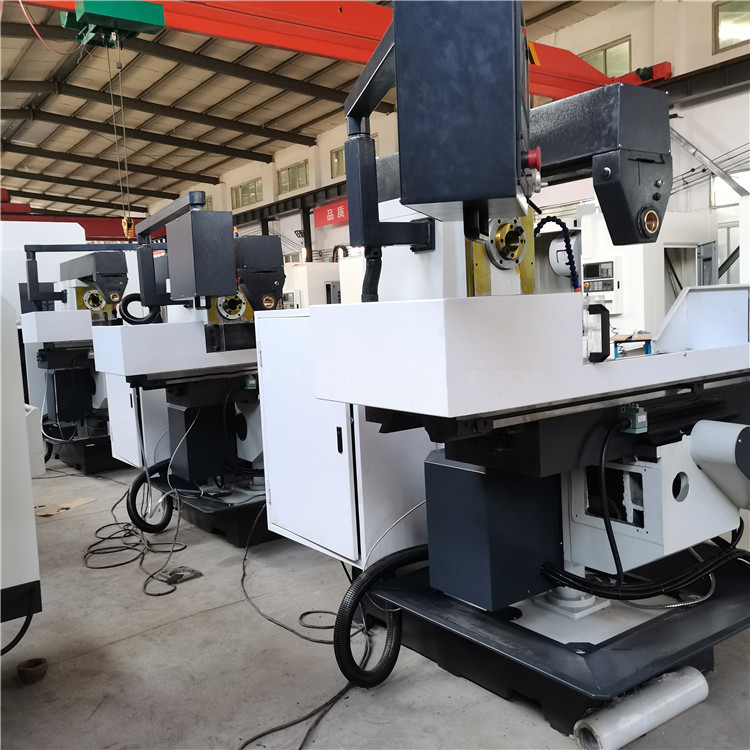

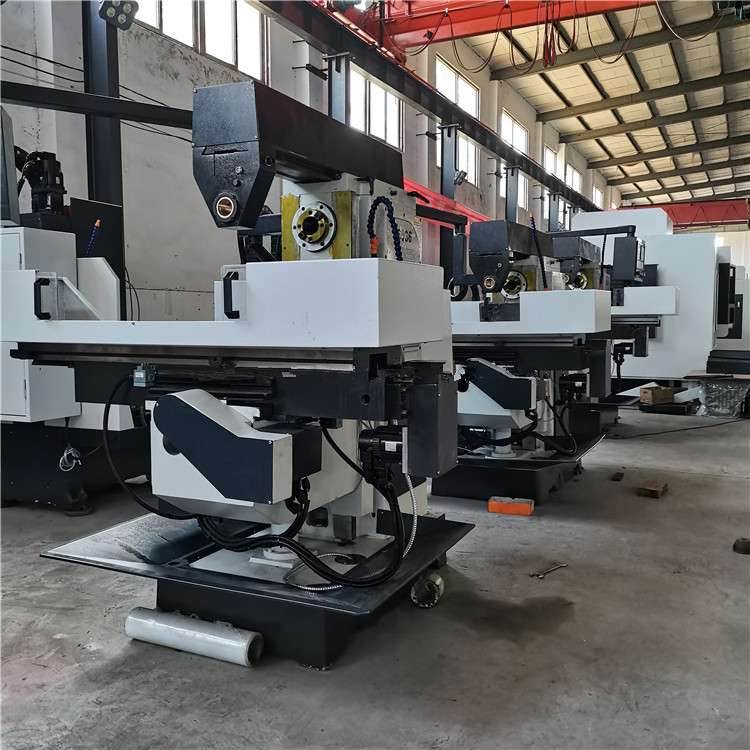

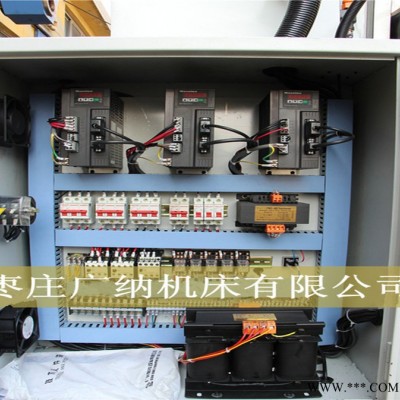

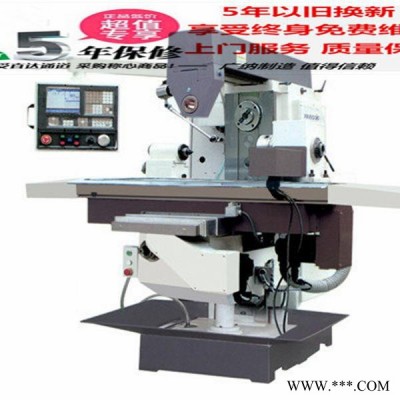

一、XK6036数控万能铣床结构:
(1)床身
XK6036数控万能铣床床身内部布局合理,具有良好的刚性,底座上设有4个调节螺栓,便于机床进行水平调整,切削液储液褴设在机床座内部。
(2)铣头部分
XK6036数控万能铣床铣头部分由有级(或无级)变速箱和铣头两个部件组成。铣头主轴支承在高精度轴承上.保证主轴具有高回转精度和良好的刚性;主轴装有快速换刀螺母,前端锥采用IS050锥度;XK6036数控万能铣床主轴采用机械无级变速,其调节范围宽,传动平稳,操作方便。刹车机构能使主轴迅速制动,可节省辅助时间,刹车时通过制动手柄撑开止动环使主轴立即制动。启动主电动机时,应注意松开主轴制动手柄。XK6036数控万能铣床铣头部件还装有伺服电机、内齿带轮、滚珠丝杠副及主轴套简,它们形成垂直方向(z方向)进给传动链,使主轴作垂向直线运动。
(3)工作台
XK6036数控万能铣床工作台与床鞍支承在升降台较宽的水平导轨上,工作台的纵向进给是由安装在工作台右端的伺服电机驱动的。通过内齿带轮带动精密滚珠丝杠剐,从而使工作台获得纵向进给。XK6036数控万能铣床工作台左端装有手轮和刻度盘,以便进行手动操作。XK6036数控万能铣床床鞍的纵横向导轨面均采用了TUCITE B贴塑面,从而提高了导轨的耐磨性、运动的平稳性和精度的保持性,消除了低速爬行现象。
(4)升降台(横向进路部分)
XK6036数控万能铣床升降台前方装有交流伺服电机.驱动床鞍作横向进给运动,其传动原理与工作台的纵向进给相同。此外XK6036数控万能铣床在横向滚珠丝杠前端还装有进给手轮,可实现手动进给。升降台左侧装有锁紧手柄,轴的前端装有长手柄,可带动锥齿轮及升降台丝杆旋转,从而获得升降台的升降运动。
(5)冷郜与润滑装王
①冷却系统。XK6036数控万能铣床的冷却系统是由冷却泵、出水管、回水管、开关及喷嘴等组成,冷却泵安装在机床底座的内腔里,冷却泵将切削液从底座内储液池打至出水管,然后经喷嘴喷出,对切削区进行冷却。
②润滑系统及方式。XK6036数控万能铣床润滑系统是由手动润捐油泵、分油器、节流阀、油管等组成。机床采用周期润滑方式,用手动润滑油泵,通过分油器对主轴套筒、纵横向导轨及三向滚珠丝杆进行润滑,以提高机床的使用寿命。
二、XK6036数控万能铣床特点:
1、机床刚性好,能承载重负荷切削。
2、机床主轴电机功率高,变速范围广,充分发挥刀具效能,高速切削。
3、易磨损铸件采用钒钛耐磨铸铁,重要部位采用优质合金钢,稳定耐用。
4、XK6036数控万能铣床有完善的润滑系统。
三、XK6036数控万能铣床使用范围:
XK6036数控万能铣床可根据用户要求提供第四坐标(配置烟台产TK13250数控转台),完成直线、斜线、曲线轮廓等铣削加工;XK6036数控万能铣床可以组成各种往复循环和框式循环,还可以铣削具有复杂曲面轮廓的零件,如螺旋槽、叶片、模具、凸轮、样板等;适用于各类机械制造行业。
项 目 | 单位 | 技术参数 |
主轴锥孔锥度 |
| 7:24 ISO50(卧)ISO40(立) |
主轴端面至工作台面距离 | mm | 0-460 |
主轴中心至床身垂直导轨面距离 | mm | 360 |
XK6036数控铣床主轴转速范围 | r/min | 60-1690(12级) |
立铣头回转角度 |
|
|
XK6036数控铣床工作台尺寸 | mm | 1500×360 |
工作台行程(纵向/横向/垂向) | mm | 1000/320/380(460) |
工作台纵/横向机动进给速度 | mm/min | 15-370(8级)540(快) |
工作台垂向机动升降速度 | mm/min | 590 |
工作台T型槽数/宽度/间距 | mm | 3/18/80 |
XK6036数控铣床主传动电动机功率 | kW | 4 |
工作台机动进给电动机功率 | W | 750 |
升降台升降进给电动机功率 | W | 1100 |
冷却泵电动机功率 | W | 90 |
冷却泵流量 | 升/分 | 25 |
机床净重/毛重 | kg | 2400/2500 |
外形尺寸 | mm | 1880×1700×1980 |
