产地 | 山东 |
---|---|
动力类型 | 机械传动 |
加工精度 | 高精度 |
类别 | 卧式 |
主电机功率 | 10KW |
执行质量标准 | 国标 |
品牌 | 广纳 |
型号 | 6163 |
加工定制 | 是 |
质量认证 | ISO9001 |

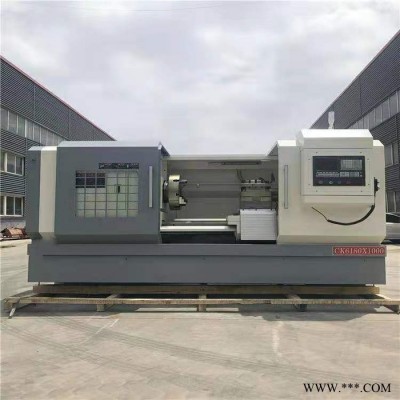

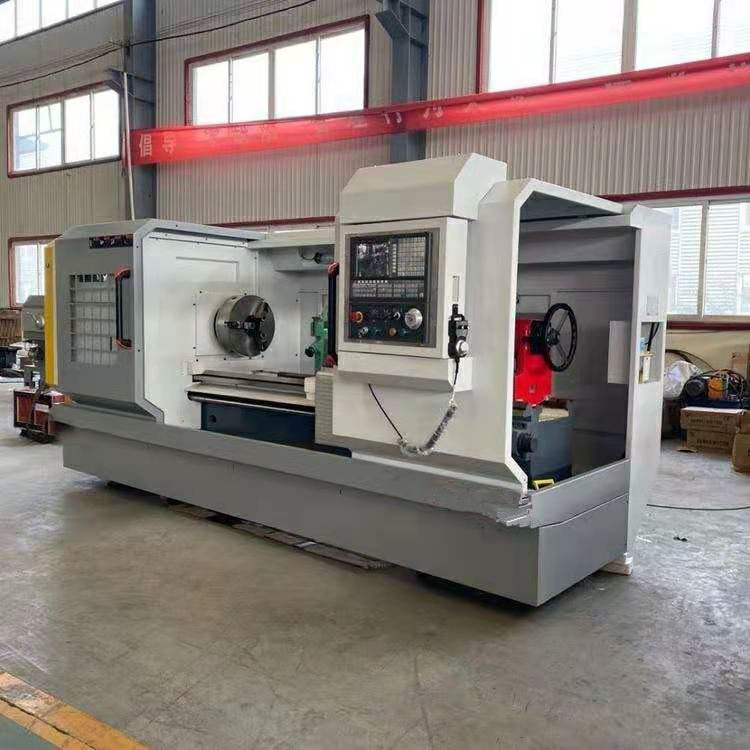

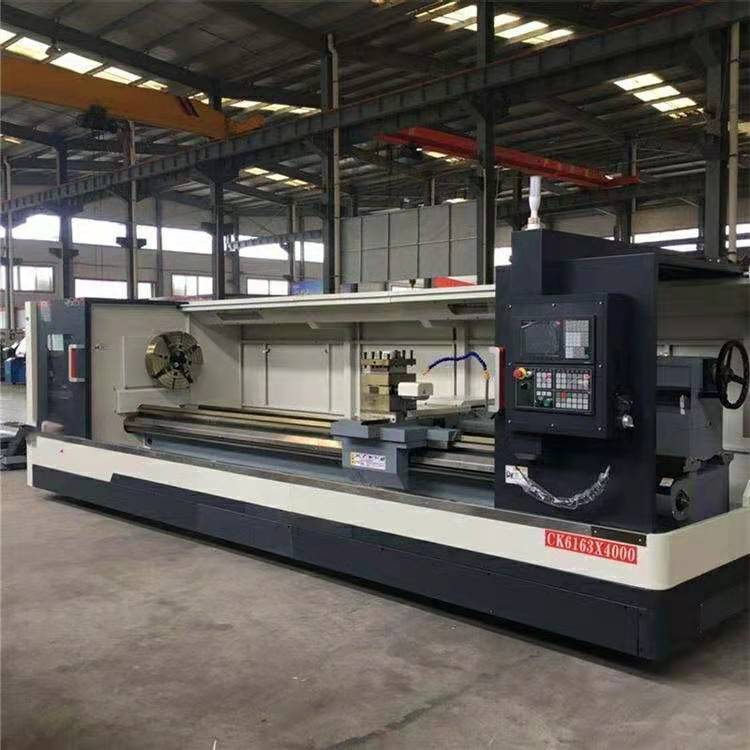

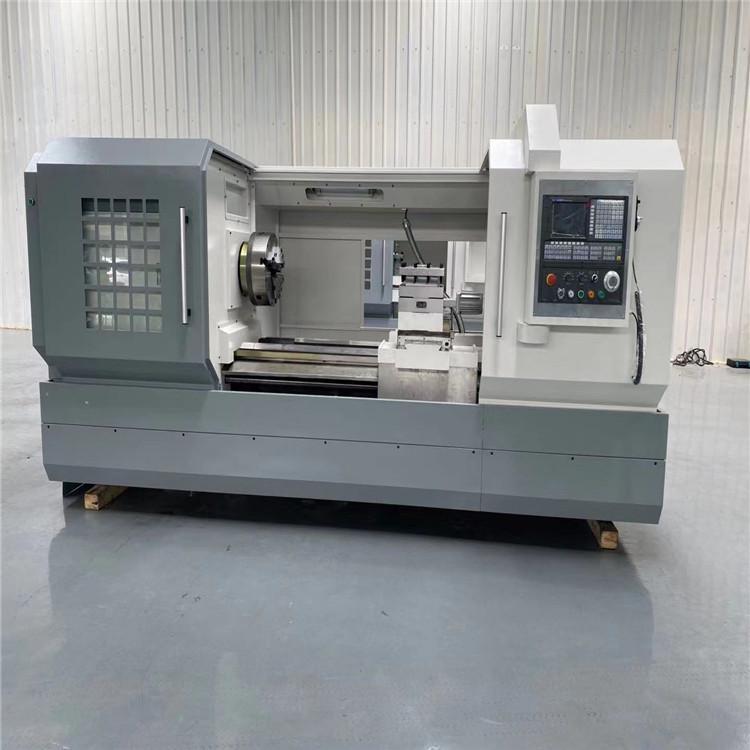

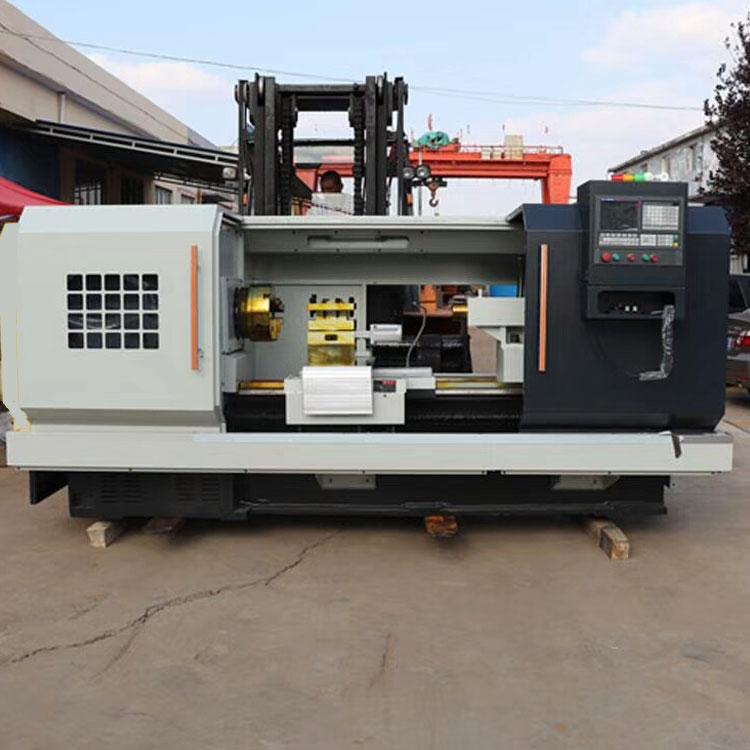

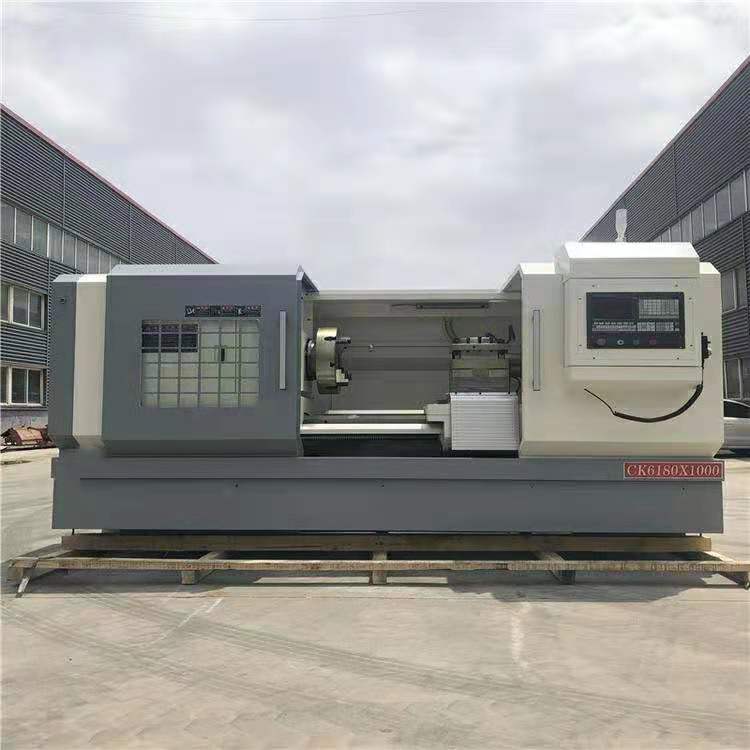

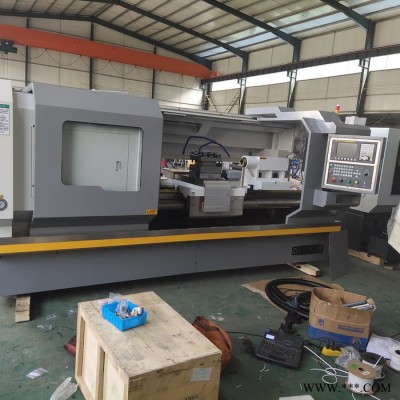

机床型号 | Item | CK6163E |
床身回转直径mm | Swing over bed(mm) | 630 |
托板上回转直径mm | Max rotative diameter on carriage(mm) | 400 |
最大加工长度mm | Max processing length(mm) | 1000/1500 |
主轴传动形式 | Form of main transmission | 三档机械变速,档内无极调速/Three mechanical transmission,Frequency conversion in stepless way |
主轴转速级数 | Number of spindle speed | 无极/Infinite variable |
主轴转速r/min | Spindle speed range(r/min) | 25-850 |
主轴头形式 | Spindle nose | C11 |
主轴孔前端锥度 | Taper of spindle hole | 公制(metric system)120 1:20 |
主轴通孔直径mm | Through-hole diameter of spindle(mm) | 105 |
主电机功率KW | Main motor power(kw) | 11 |
X/Z轴定位精度mm | X/Z Positioning precision(mm) | 0.025/0.03 |
X/Z轴重复定位精度mm | X/Z Repeatability precision(mm) | 0.01/0.015 |
工件加工精度 | Processing precision | IT6-IT7 |
工件表面粗糙度 | Rough degree of processing surface | Ra1.6 |
X快移速度mm/min | X-axis rapid traverse rate(mm/min) | 4000 |
Z快移速度mm/min | Z-axis rapid traverse rate (mm/min) | 5000 |
尾座套筒直径mm | Dia.of tailstock sleeve(mm) | 100 |
尾座套筒内孔锥度 | Taper of tailstock sleve | MT6# |
尾座套筒移动量mm | Tailstock sleeve stroke(mm) | 250 |

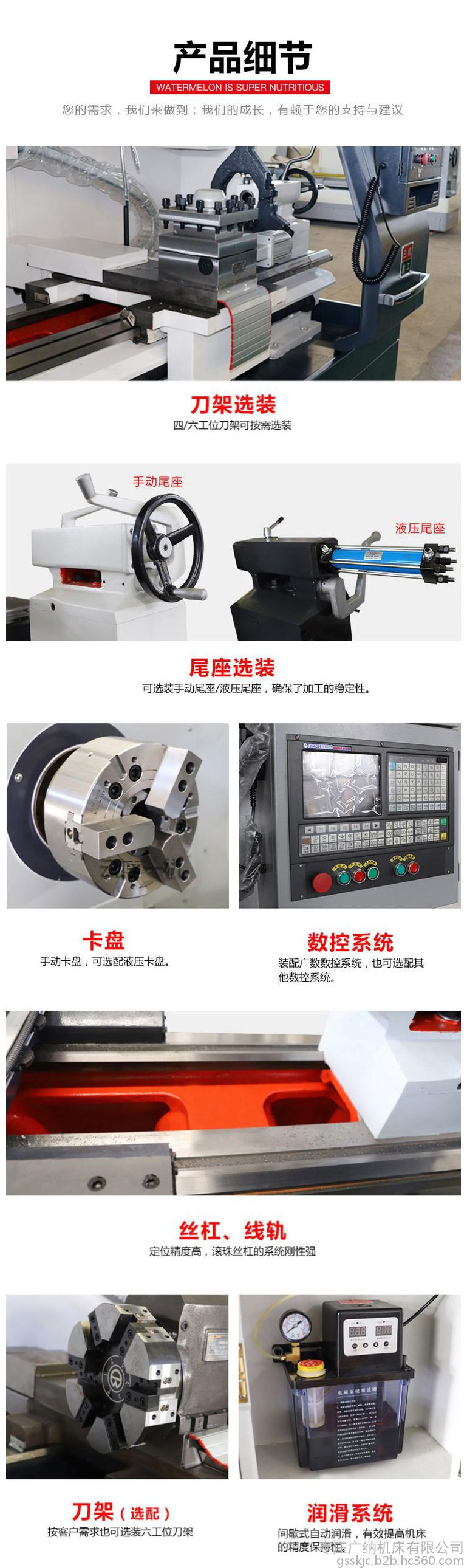

刀架形式 | Type of tool carrier | 电动立式四工位刀架(Vertical 4 position electrical tool post) |
滚珠丝杠直径*螺距(mm) | Ball screw dia*thread pitch(mm) | X:32*05 Z:50*10 |
刀架最大行程X/Z(mm) | Maximum travel of tool slide X/Z(mm) | 500/1200,1650 |
机床外形尺寸((L×W×H)mm | L*W*H(mm) | 3200(3700)*1820*1780 |
机床重量Kg | weight(kg) | 3400/3700 |
