| 产地 | 山东 |
|---|---|
| 动力类型 | 机械传动 |
| 加工精度 | 高精度 |
| 类别 | 卧式 |
| 主电机功率 | 15 |
| 执行质量标准 | 国标 |
| 品牌 | 广纳 |
| 型号 | CK6180 |
| 加工定制 | 否 |
| 质量认证 | ISO9001 |
CK6180数控车床坐标系采用的是右手笛卡尔直角坐标系，其基本坐标轴为X、Y、Z直角坐标，如下图所示，规定了X、Y、Z三个直角坐标轴的方向，这个坐标系的各个坐标轴与机床的主要导轨相平行。根据右手螺旋法则，我们可以确定出A、B、C三个旋转坐标的方向
BEARING精密度双滚珠轴承支承，噪音低，精度稳定性好。 2、可车削各种回转表面，如圆柱面、圆锥面、特形面等，并能进行切槽、车螺纹、镗、铰加工，效率高，适用性强。 3、床身导轨经超音频淬火后精磨，硬度高，刚性好。 4、滚珠丝杆采用整体内循环丝杆，配对角接触球轴承支承并预紧。导轨、丝杆等采用集中自动润滑，具有运动灵活、减少热变形、精度稳定的特点。 5、电动四工位刀架采用精密齿盘定位，重复定位精度。6、尾架具有快速凸轮夹紧装置，工作效率高。尾座套筒内有防止钻头旋转的装置，避免了因误操作引起的钻头旋转而损伤尾座套筒内孔锥度，有效的保护了尾座部件。
| 机床型号 | CK6180数控车床 |
| 床身最大回转直径mm | 800 |
| 托板上最大回转直径mm | 480 |
| 最大加工长度mm | 1000/1500/3000 |
| 主轴传动形式 | 四档无级（30-84/300-835/53-150/125-350） |
| 主轴转速级数 | 档内无级变速 |
| 主轴转速r/min | 25-850 |
| 主轴头形式 | C11 |
| 主轴孔前端锥度 | 公制(metric system)120 1:20 |
| 主轴通孔直径mm | 105 |
| 主电机功率KW | 11 |
| X/Z轴定位精度mm | 0.025/0.03 |
| X/Z轴重复定位精度mm | 0.01/0.015 |
| 工件加工精度 | IT6-IT7 |
| 工件表面粗糙度 | Ra1.6 |
| X快移速度mm/min | 4000 |
| Z快移速度mm/min | 5000 |
| 尾座套筒直径mm | 100 |
| 尾座套筒内孔锥度 | MT6# |
| 尾座套筒移动量mm | 250 |
| 刀架形式 | 电动立式四工位刀架 |
| 滚珠丝杠直径*螺距（mm） | X:32*05 Z:50*10 |
| 刀架最大行程X/Z(mm) | 500/1200,1650,3100 |
| 机床外形尺寸（(L×W×H）mm | 3200(3700)（5200）*1820*1780 |
| 机床重量Kg | 4600/3900/6400 |
| 名称 | 规格型号 | 数量 | 品牌 | 产地 |
| 控制系统 | 980 | 1套 | 广数 | 广州 |
| 主轴单元 | 自制 | 1套 |
| 国产 |
| 丝杠轴承 |
|
| 新哈 | 国产 |
| 电动刀架 | LD-6163 | 1套 | 文昌 | 国产 |
| 主轴电机和驱动 | 主电机（11 KW） | 1套 | 龙头 | 国产 |
| 滚珠丝杠 |
| 1套 | 启尖 | 国产 |
| 自动润滑装置 |
| 1套 |
| 国产 |
| 冷却泵 | 125W | 1套 |
| 国产 |

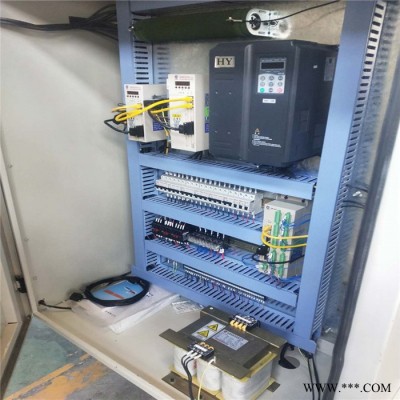

| 变频器 | 11KW | 1套 | 台诺 | 国产 |
