床身上最大工件直径 | 360 |
---|---|
刀架上最大回转直径 | 180 |
最大加工工件长度 | 750/1000/1500 |
床身宽度 | 360 |
主轴孔锥度 | mt6 |
主轴通孔直径 | 52 |
控制系统 | 广数 |
外形尺寸 | 2000*1130*1700 |
重量 | 1750 |
产地 | 山东枣庄 |
动力类型 | 电动 |
加工精度 | 精密 |
类别 | 卧式 |
主电机功率 | 4 |
执行质量标准 | 国标 |
品牌 | 广纳 |

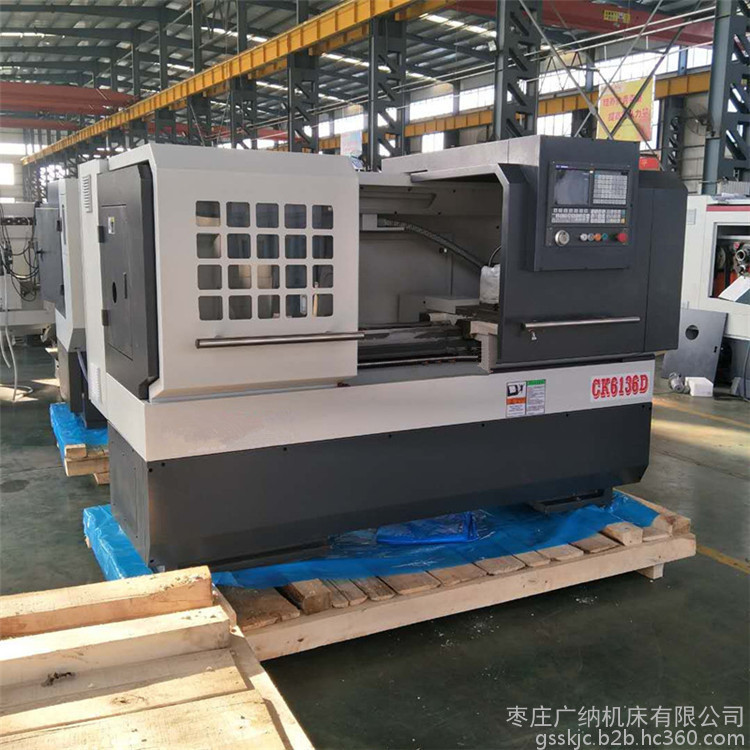

型号 | CK6136 |
加工定制 | 是 |
质量认证 | lso9001 |
1.广纳机床所销售产品厂方直销,全国联保,整机五年免费质保,上门服务。
2.产品所选用的铸件,电器,齿轮等等均为国内品牌,确保品质。
3.每件产品都经过进厂,机架,装配,成品等层层检测,确保每件产品的持续高品质。
4.规模化批量生产确保Z快捷的交货期,优惠的价格及高质量的产品是你高性价比采购的Z佳选择。
数控车床、车削中心,是一种高精度、高效率的自动化机床。配备多工位刀塔或动力刀塔,机床就具有广泛的加工工艺性能,可加工直线圆柱、斜线圆柱、圆弧和各种螺纹、槽、蜗杆等复杂工件,具有直线插补、圆弧插补各种补偿功能,并在复杂零件的批量生产中发挥 了良好的经济效果。本机床采用床头箱优化设计,适合盘类、轴类零件的车削加工,可以进行直线、圆弧、公英制螺纹、多头螺纹的加工,能适用于车削形状复杂和精度要求高的盘类、轴类零件加工。

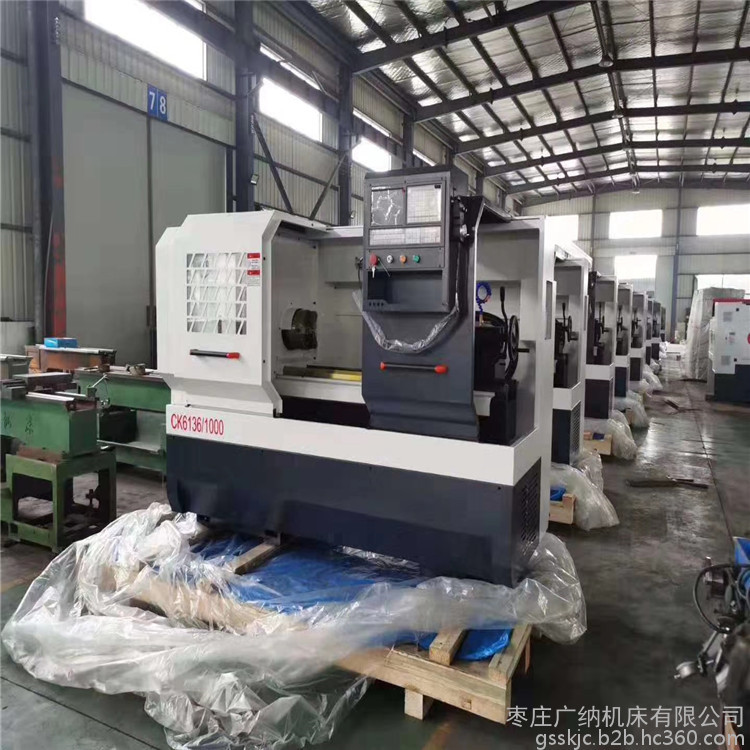

机床规格及主要技术参数CK6136*750 | ||||
技术参数 | 类别 | 型号 | 单位 | 参 数 |
加工能力 | 床身最大回转直径 | mm | Φ360 | |
拖板最大回转直径 | mm | Ф190 | ||
导轨宽度 | mm | 360 | ||
最大加工长度 | mm | 750 | ||
行程 | X/Z轴最大行程 | mm | 230/550 | |
X/Z轴最小位移单位 | mm | 0.001 | ||
主轴 | 主轴通孔直径 | mm | Ф52 | |
主轴内孔锥度 | | MT6 | ||
主轴级数 | | 齿轮两档 | ||
主轴极限转速 | rpm | 30-500-1800(高低两档) | ||
工件夹紧方式 | mm | 手动三爪卡盘 | ||
主电机功率 | kW | 4 | ||
变频器 | kW | 5.5 | ||
进给刀架 | X轴快移速度 | Mm/min | 3000 | |
Z轴快移速度 | Mm/min | 6000 | ||
刀架型式 | | 4工位电动刀架 | ||
刀杆尺寸 | mm | 20×20 | ||

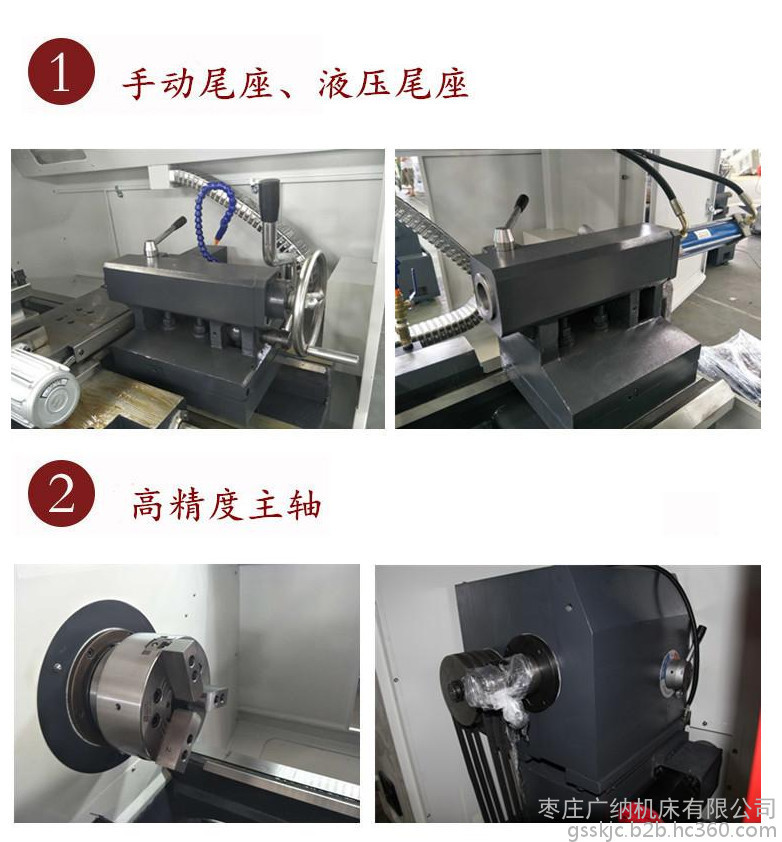

尾座 | 尾座型式 | | 有 | |
尾座套筒直径 | mm | Φ65 | ||
尾座套筒行程 | mm | 130 | ||
尾座锥孔 | | 莫氏4# | ||
其他 | 机床净重 | kg | 1600 | |
机床外型尺寸(长×宽×高) | mm | 2060*1200*1500 | ||
电力需求(功率/电流) | kW/A | |
