安装方式 | 落地 |
---|---|
刀具数量 | 16.0 |
定位精度 | 0.008 |
动力类型 | 机械传动 |

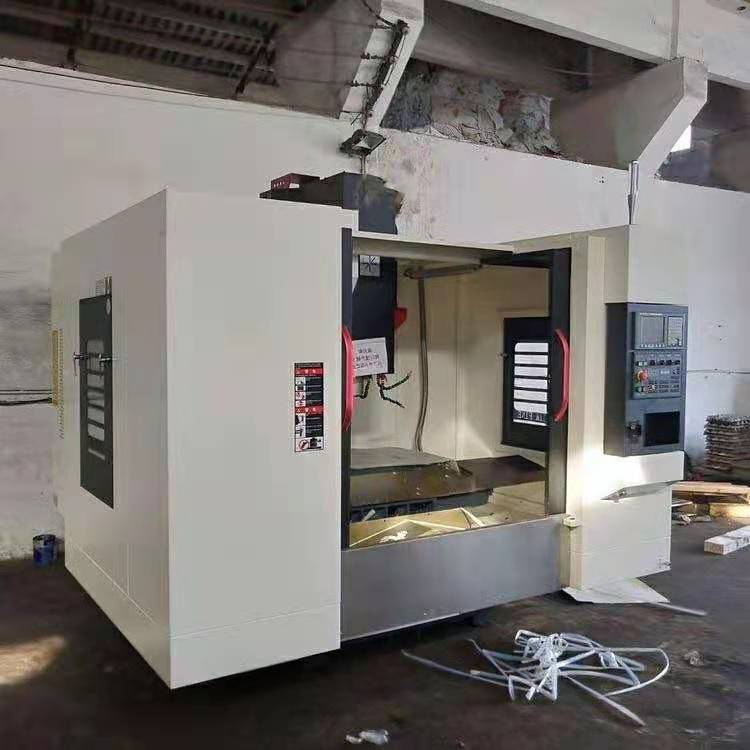

类型 | 立式加工中心 |
售后服务 | 全国联保 |
主电机功率 | 11kw |
主轴转速范围 | 8000rpm |
界面语言 | 中文 |
是否库存 | 是 |
作用对象 | 金属 |
适用行业 | 金属 |
布局形式 | 立式 |
品牌 | 广纳 |
型号 | 1060 |
加工定制 | 是 |
项目 | 内容 | 单位 | 参数 |
工作台 | 工作台面(长宽) | mm | 1300600 |
工作台承重 | Kg | 1000 | |
行程 | X/ Y / Z | mm | 1000600600 |
主轴端面到工作台面 | mm | 150--750 | |
T型槽 | 规格 | mm | 518 |
中心距 | mm | 100 | |
主轴 | 锥度 | | BT40/BT50 |
主轴中心至立柱导轨距离 | mm | 655 | |
主轴转速 | rpm | 8000 | |
额定功率 | Kw | 7.5/11 | |
驱动系统 | | 皮带传动 | |
精度 | 定位精度 | mm | 0.008 |
重复定位精度 | mm | 0.006 | |
轴向电机 | 额定功率 | Nm | 15/15/20 |
进给速度 | X/Y/Z最大快移速度 | m/min | 20/20/16 |
X/Y/Z最大切削速度 | m/min | 10 | |
刀库 | 型式 | | 圆盘刀库 |
容量 | 把 | 16/24 | |
通用参数 | 气源要求 | kg | 4-6 |
机床重量 | kg | 7600 | |
外形尺寸 | mm | 330024002800 | |
电力要求 | KVA | 3相380V 15KVA |
一、标准配置

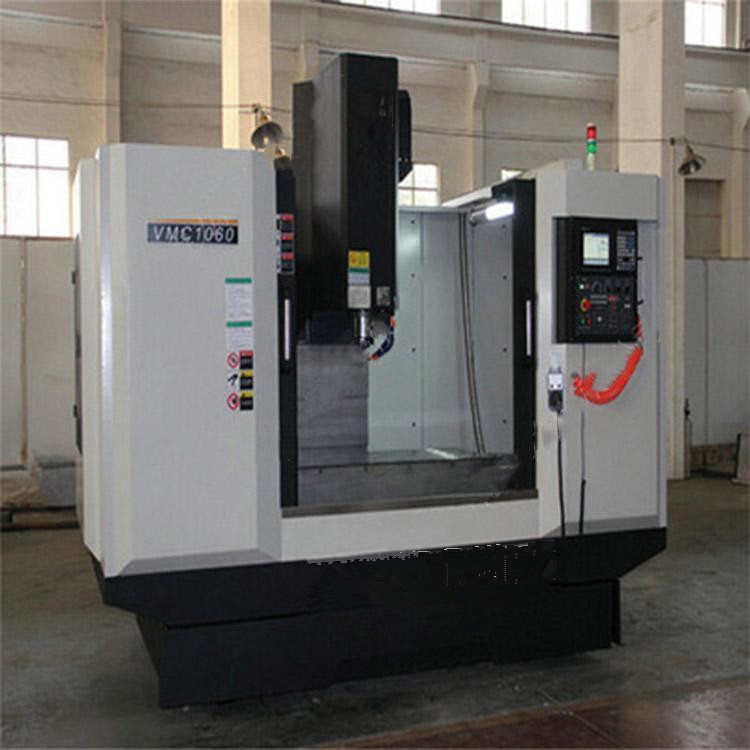

VMC1060 | 标准配置 |
数控系统 | 北京KND-1000MC(支持第四轴) |

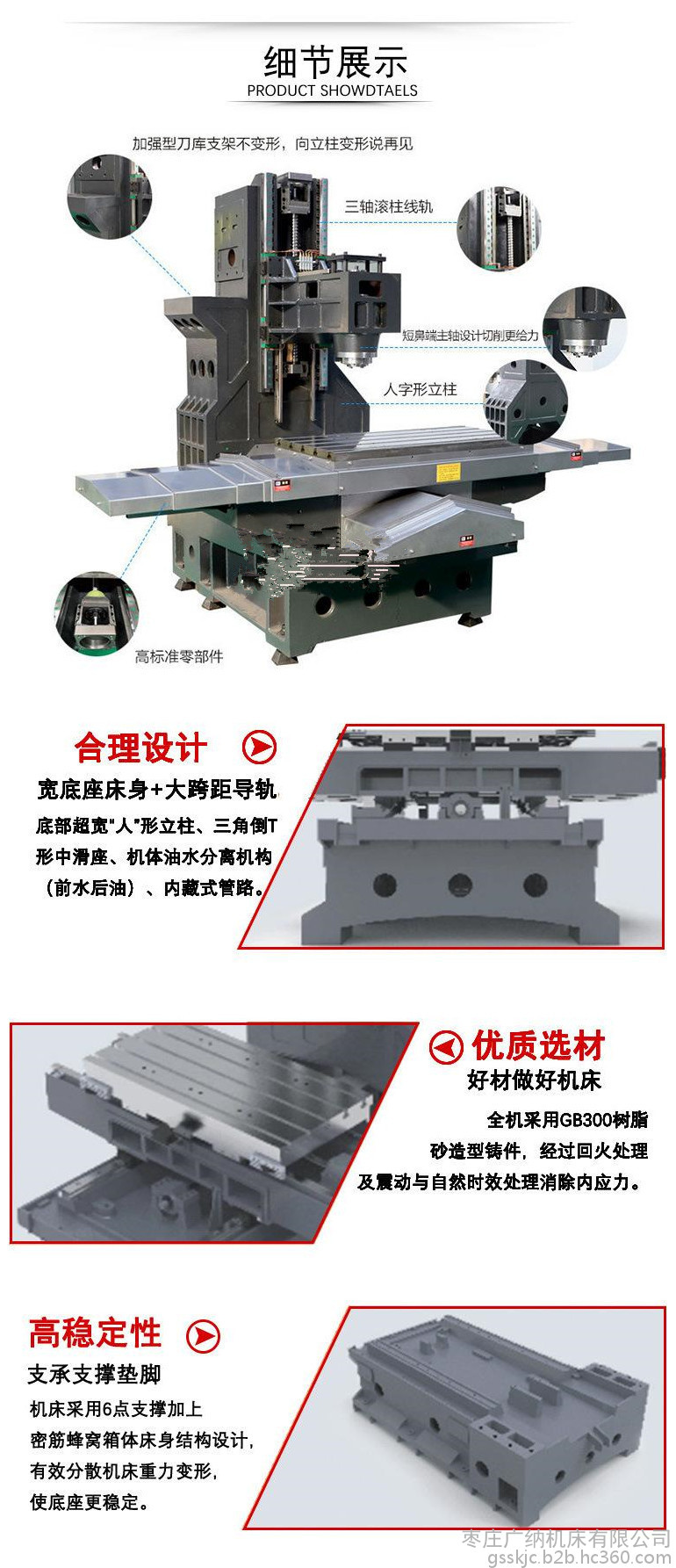

铸件 | 优z树脂砂铸造 |
主轴 | 台湾主轴8000转 |
丝杠 | 台湾上银 |
刀库 | 台湾16/20把斗笠刀库 |
打刀缸 | 台湾亚德客 |
轴承 | 日本NSK |
内防护 | 上海华东 |
外防护 | 全防护 |
二.数控加工中心选择配置
项目 | 选择配置 |
系统 | FANUC 0imateMD;三菱M70A/B;台湾新代 |
刀库 | 台湾16/24把机械手刀库 |
第四轴 | 数控分度头 |
数控回转盘 |
