| 类型 | 数控车床 |
|---|---|
| 控制形式 | 人工 |
| 主电机功率 | 7.5（kw） |
| 加工精度 | 精密 |
| 最大加工长度 | 400（mm） |
| 最大加工直径 | 400（mm） |
| 最大回转直径 | 400（mm） |
| 主轴转速级数 | 3 |
| 主轴通孔直径 | 57（mm） |
| 安装形式 | 落地式 |
| 布局形式 | 卧式 |
| 适用行业 | 冶金 |
| 动力类型 | 机械传动 |
| 适用范围 | 专用 |
| 产品类型 | 全新 |
| 是否库存 | 是 |
| 售后服务 | 质保一年 |
| 品牌 | 品牌 |

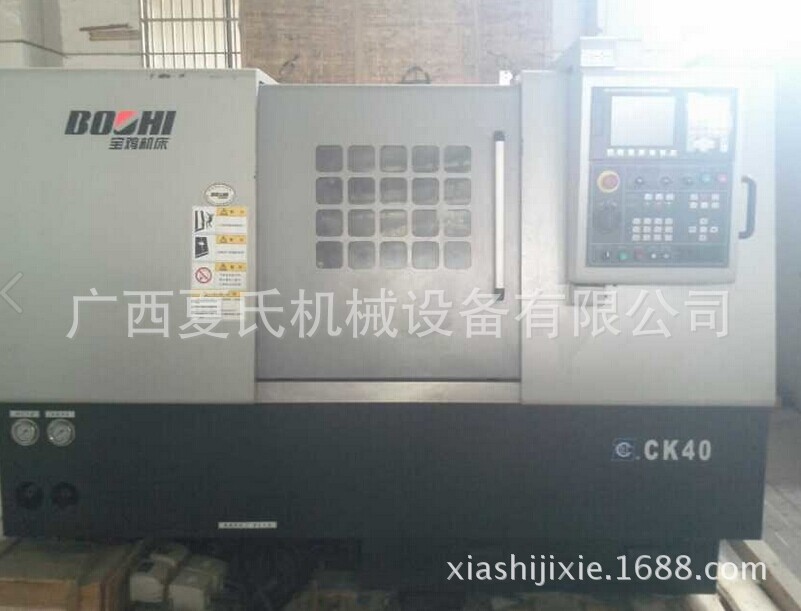

| 型号 | CK40 |
概述：
CK40/50系列数控机床是一种高精度、高性能价格比机床。该机床采用高强度铸铁的床身底座结构，倾斜导轨，高精度通孔式主轴结构，抗震性能好。机床配备多工位转塔刀架**近换刀。机床配备 FANUC Oi mate数控系统。机床外观设计新颖，面板操作方便，全封闭防护。该机床适用于中小零件的半精和精加工。
技术规格：
项 目 | 单位 | CK40 | CK50 | |
加 工 范 围 | 床身上**大回转直径 | mm | Φ400 | Φ500 |
床鞍上**大回转直径 | mm | Φ260 | Φ320 | |
**大车削长度 | mm | Φ400 | Φ500 | |
**大车削直径 | mm | Φ285 | Φ370 | |
**大棒料直径 | mm | Φ42 | Φ51 | |
主 轴 | 液压卡盘直径 | mm | Φ165 | Φ210 |
主轴头型式 |
| A2-5（GB/T5900.1） | A2-6（GB/T5900.1） | |
主轴通孔直径 | mm | Φ57 | Φ62 | |
主轴轴承直径 (前/后） | mm | Φ90/Φ80 | Φ100/Φ90 | |
主轴转速 | r/min | 70-3000 | 60-2250 | |
主电机功率 | kW | 7.5 | 15 | |
尾 座 | 套筒直径/行程 | mm | Φ70/80 | Φ90/100 |
套筒内锥孔 | MT No. | 4 | 5 | |
床 鞍 | 倾斜角度 | DEG | 45° | 45° |
移动距离 X/Z | mm | 165/410 | 210/550 | |
快速移动速度 X/Z | m/min | 12/16 | 12/16 | |
伺服电机扭矩 X/Z | Nm | 11/20 | 11/20 | |
滚珠丝杠直径 X/Z | mm | Φ28/Φ40 | Φ28/Φ40 | |
刀架 | 刀位数 |
| 8/12 | 8/12 |
刀具尺寸（车削/镗孔) | mm | 20×20/Φ32 | 25×25/Φ40 | |
其它 | 电源 | kVA | 35 | 35 |
体积（长×宽×高） | mm | 2540× 1670×1710 | 2850×1810×1850 | |
总重量 | kg | 3000 | 4500 | |
