CKA系列大连数控车床广西柳州南宁夏氏销售

产品：	浏览次数：895CKA系列大连数控车床广西柳州南宁夏氏销售
数控机床分类：	数控车床
主电机功率：	7.5（kw）
单价：	3888.00元/台
最小起订量：	10 台
供货总量：	50 台
发货期限：	自买家付款之日起天内发货
有效期至：	长期有效
最后更新：	2021-08-20 02:13

详细信息

数控机床分类	数控车床
主电机功率	7.5（kw）
运动方式	点位控制
刀具数量	4
布局形式	卧式
动力类型	机械传动
用途	金属成型
适用行业	冶金
售后服务	1
适用范围	专用
产品类型	全新
工作形式	车
品牌	大连
型号	CKA6126 、CKA6130 、CKA6136 、CKA6136P、CKA6140、 CKA6

CKA系列平床身数控车床特点

◇该系列产品采用卧式平床身结构，床身、床头、床鞍、床腿等基础件均采用树脂砂铸造，人工时效处理，整机稳定性好。

◇床身导轨中频淬火，床鞍及滑板导轨结合面采用“贴塑”处理，移动部件可实现微量进给，防止爬行。

◇进给系统采用伺服电机、精密滚珠丝杠、高刚性精密复合轴承结构，定位准确、传动效率高。

◇主轴转速高，调速范围宽，整机噪音低。主传动采用双速电机及电磁离合器实现有级自动变速或采用变频电机实现档内无级调速。其中，CKA---i系列采用变频或主伺服电机配合独立主轴结构可实现主轴的全无级调速。

◇50系列数控车主轴通孔直径大为Φ82mm，通过棒料能力强，适用范围广。

◇机床的外观防护设计按照国际流行趋势，造型新颖独特，防水、防屑，维护方便；体现了时代特点。

◇随动式操纵箱，可任意位置移动并可旋转，方便了操作者就近对刀，是人性化设计的体现。

◇配有集中润滑器对滚珠丝杠及导轨结合面进行强制自动润滑，可有效提高机床的动态响应特性及丝杠导轨的使用寿命。

◇采用内喷淋式不抬起刀架更有利于提高加工工件表面质量及防止冷却液飞溅。

◇刀架有立式四工位、立式六工位、卧式六工位、快换刀架等多种形式供选择。

◇可根据用户要求配置手动、气动、液压卡盘或手动、气动、液压尾座

◇控制系统有FANUC、西门子、FAGOR、大连数控、广州数控、华中世纪星等国际知名品牌供选择。

项目	机床规格	CKA6126	CKA6130
技术规格	床身上最大工件回转直径　　　 (mm)	260	300
	滑板上最大工件回转直径　　　 (mm)	145
	最大工件长度　　　　　　　　 (mm)	600
	最大加工长度　　　　　　　　 (mm)	500
	最大车削直径(立式四工位刀架)( mm)	260	300
主传动	变频电机驱动	无级变速
	主电机(变频电机)　　　　　　 (kW)	4
	主轴孔直径　　　　　　　　　 (mm)	40
	主轴孔锥度	莫氏5号
	主轴头	A2-5
	主轴前端轴承内径　　　　　　 (mm)	80
	主轴转速范围(无级变速)　　(r/min)	40～3500 (恒扭矩区:40～1000;恒功率区: 1000～3500)
尾座装置	尾座套筒直径　　　　　　　　 (mm)	42
	尾座套筒行程　　　　　　　　 (mm)	110
	尾座套筒锥孔锥度	莫氏3号
进给系统	刀架最大行程　　　　　　　　 (mm)	横向 X 190 　纵向Z 559
	滚珠丝杠直径×螺距　　　　　 (mm)	横向 X Φ20×5　纵向Z Φ25×5
	横向切削力(连续) 　　　　　　 (N)	横向(X)1200
	纵向切削力(连续) 　　　　　　 (N)	纵向(Z)2400
	横向快速进给　　　　　　 (mm/min)	4000
	纵向快速进给　　　　　　 (mm/min)	5000
	定位精度　　　　　　　　　　(mm)	横向(X)0.03 纵向(Z)0.04
	反向偏差　　　　　　　　　　(mm)	横向(X)0.013 纵向(Z)0.02
	重复定位精度　　　　　　　　 (mm)	横向(X)0.012 纵向(Z)0.016
	工件加工精度	IT6～ IT7
	工件表面粗糙度	Ra1.6
刀架装置	标准配置	电动立式四位刀架
	刀杆截面　　　　　　　　　　(mm)	16×16
	重复定位精度　　　　　　　　 (mm)	0.008
	特殊选择配置	直排刀架
CNC控制系统	控制系统	FANUC0i-Mate-TD
	X/Z轴交流伺服电机	功率kW：X0.5/Z0.75 扭矩Nm：X2/Z4
电源装置	电源形式	交流三相/380 V±10% /50Hz±2Hz
	用电容量　　　　　　　　　　 (kW)	12
冷却系统	水箱容积　　　　　　　　　　　(L)	20
	冷却泵电机功率　　　　　　　 (W)	120
	冷却泵流量　　　　　　　 (L/min)	25
机床外形尺寸及重量	机床外形尺寸(长×宽×高)　　 (mm)	1790×1520×1450	1790×1520×1470
	机床净重　　　　　　　　　　 (kg)	1000	1030

项目(单位)		CKA6136	CKA6136i	CKA6136P
床身上最大工件回转直径　　　　　　(mm)		Φ360
刀架上最大工件回转直径　　　　　　(mm)		Φ180
最大工件长度　　　　　　　　　　　(mm)		750/1000		400(轴类)
最大加工长度　　　　　　　　　　　(mm)		580/830		300(轴类)
最大车削直径　(mm)	立式四工位刀台	Φ360
	卧式六工位刀台	Φ300(特殊订货)
坐标行程
X向　　　　　　　　　　　　　　　 (mm)		230
Z向　　　　　　　　　　　　　　　(mm)		580/830		230
横、纵向快速进给　　　　　　　(mm/min)		X:4000 Z:5000
主轴
主轴转速范围(r/min)	双速型	32-2000(12级)		32-2000(12级)
	变频型	20-2500:20-650(低) 75-2500(高)		20-2500:20-650(低) 75-2500(高)
	单主轴+变频型		200-3500
	单主轴+伺眼型		200-4000
主轴头形式	双速型	A2-6		A2-6
	变频型	A2-6		A2-6
	单主轴+变频型		A2-5
	单主轴+伺眼型		A2-5
主轴通孔直径　 (mm)	双速型	Φ48		Φ52
	变频型	Φ52		Φ52
	单主轴+变频型		Φ40
	单主轴+伺眼型		Φ40
主电机
功率　　　　　 (kW)	双速型	3/4.5		3/4.5
	变频型	5.5
	单主轴+伺服型		7.5
刀台
刀位数		4工位(可选6工位)
车刀刀柄尺寸　　　　　　　　　　　(mm)		20×20
尾架
套简最大行程　　　　　　　　　　　(mm)		130(手动尾架)、120(液压尾架)
套简直径　　　　　　　　　　　　　(mm)		Φ63
套简锥孔锥度		莫氏4号
数控系统		FAUNC 0i-Mate TD、大连数控18T、西门子802C、华中世纪星、HNC 21T或广州980TD等用户要求的其它数控系统
机床外形尺寸(长×宽×高)　　　　　(mm)		750规格: 　 2300×1480×1520 1000规格: 　 2550×1480×1520	750规格: 　 2300×1480×1520 1000规格: 　 2550×1480×1520	1950×1480×1520
机床净重　　　　　　　　　　　　　(kg)		1800/1950		1550

项目(单位)		CKA6140	CKA6140i
床上最大工件回转直径　　 (mm)		Φ400
滑板上最大工件回转直径　 (mm)		Φ200
最大工件长度　　　　　　 (mm)		750/1000
最大加工长度　　　　　　 (mm)		620/870
最大车削直径(mm)	立式四工位刀台	Φ400
	卧式六工位刀台	Φ340(特殊定货)
坐标行程
X向　　　　　　　　　　　(mm)		205
Z向　　　　　　　　　　　(mm)		625/875
主轴
主轴转速范围(r/min)	双速型	32～2000（12级）
	变频型	20～2500:低(20～650)高(75～2500)
	单主轴+变频型		Ⅰ型200～2200 Ⅱ型200～3500
	单主轴+伺服型		200～3500
主轴头形式	双速型	A2-6
	变频型	A2-6
	单主轴+变频型		A2-5
	单主轴+伺服型		A2-5
主轴通孔直径(mm)	双速型	Φ48
	变频型	Φ52
	单主轴+变频型		Φ40
	单主轴+伺服型		Φ40
主电机
功率　　　　(kW)	双速型	3/4.5
	变频型	5.5
刀台
刀位数		4或6(特殊定货)
车刀刀柄尺寸　　　　　　　(mm)		口20×20
尾架
套筒最大行程　　　　　　　(mm)		130
套筒直径　　　　　　　　　(mm)		Φ63
套筒锥孔锥度		莫氏4号
数控系统		FANUC 0i-Mate TD、西门予802C、火连数控、华中世纪星HNC-21T、广州980T及用户要求的其它数控系统
机床外形尺寸(长×宽×高)　(mm)		2300×1480×1520(750规格) 2550×1480×1520(1000规格)
机床净重　　　　　　　　　(kg)		约1900(750规格)、约2150(100O规格)

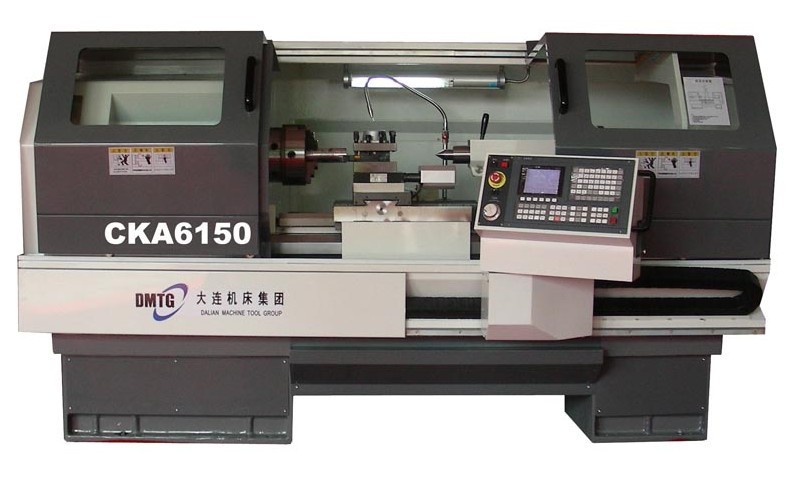

项　　目(单位)		CKA6150	CKA6150P	CKA6150i
床身上最大工件回转直径　　　　(mm)		Φ500
刀架上最大工件回转直径　　　　(mm)		Φ280
最大工件长度　　　　　　　　　(mm)		750、1000、1500、2000	520	750、1000
最大加工长度　　　　　　　　　(mm)		680、930、1430、1930	430	680、930
最大车削直径　(mm)	立式四工位刀台	500
	卧式六工位刀台	400
中心高　　　　　　　　　　　　(mm)		250(距床身导轨)
坐标行程
X向　　　　　　　　　　　　　 (mm)		280
Z向　　　　　　　　　　　　　 (mm)		685、935、1435、1935	435	685、935
横/纵向快速进给　　　　　 (mm/min)		6000/10000(6000 2000规格)	4000/8000	6000/10000
主轴
主轴转速范围(r/min)	普通型	手动三档，档内自动有级调速45-2000
	手动+变频型	7-2200：低：(7～135)、中：(30～550)、高：(110～2200)
	伺服电机+单主轴			30-3000无级变速
主轴头形式		D8		A2-8
主轴通孔直径　　　　　　　　　(mm)		82
主电机
功率　　　　　 (kW)	普通型	6.5/8
	变频型	7.5
	伺服型(单主轴)			11/15(FANUC Oi Mate)
刀台
刀位数		立式4工位(或卧式6工位)
刀台转位重复定位精度　　　　　(mm)		0.008
换刀时间(单工位)　　　　　　　 (s)		2.4(3.0：六工位刀台)
刀杆截面		口25×25
尾架
套简最大行程(手动/液压)　　　 (mm)		150/120		150/120
套简直径　　　　　　　　　　　(mm)		75		75
套筒锥孔锥度		莫氏5号		莫氏5号
数控系统		FUNC 0i Mate TD、大连数控18T、西门子802C、华中世纪星HNC 21T或广州980TD等用户要求的其它数控系统
机床外形尺寸(长×宽×高)　　　(mm)		(2580、2830、3330、3830)×1750×1620	2330×1750×1620	(2580、2830) ×1750×1620
机床净重　　　　　　　　　　　(kg)		2550、2600、2700、2800	2100	2550、2600

项目(单位)		CKA6163	CKA6180	CKA61100
床身上最大工件回转直径　　　　(mm)		Φ630	Φ800	Φ1000
最大工件长度　　　　　　　　　(mm)		1000/1500/2000/3000/4000		1000/1500
最大切削长度(mm)	立式四工位刀架	785/1245/1835/2735/3785		785/1245
	卧式六(八)工位	700/1145/1750/2650/3700		700/1145
最大切削直径(mm)	立式四工位刀架	630	800	800
	卧式六(八)工位	630		630
滑板上最大回转直径　　　　　　(mm)		Φ320	Φ490	Φ670
床身导轨宽　　　　　　　　　　(mm)		550
坐标行程(mm)	横向(X)	320	400	400
	纵向(Z)	900/1360/1950/2850/3900		790/1250
进给(FANUC系统)
进给电机:交流伺服电机(X/Z)　　(Nm)		8/22
坐标进给进度	快速:X/Z轴(m/min)	4/4～7.5
	工进:X/Z轴(mm/min)	0.Ol～2000/0.01～4000
主电机功率　　　　　　　　　　(kW)		11
主轴头形式		C11
主轴通孔直径　　　　　　　　　(mm)		Φ100
主轴转速(r/min)	普通型	42～1000		15～640
	手动档变频型	42～1000		15～925
	自动档变频型	42～1000		15～925
	伺服主轴型	42～1000
套筒锥孔锥度		莫氏6号
套简直径　　　　　　　　　　　(mm)		Φ100
套筒最大行程　　　　　　　　　(mm)		240
电动刀架形式		立式四工位(标准配置)、卧式六工位、卧式八工位(可选)
换刀时间　　　　　　　　　　 (Sec)		3.2(90° )
刀架重复定位精度　　　　　　　(mm)		≤0.005
车刀刀柄尺寸　　　　　　　　　(mm)		32×25
外形尺寸(mm)	长	3465/4020/4520/5420/6460		3461/4016
	宽	2100
	高	1800	1885	2000
净重　　　　　　　　　　　　　(kg)		5000/5400/5900/6200/7600	5500/5900/6400/6700/8l00	5900/6200
