| 产品类型 | 全新 |
|---|---|
| 刀具数量 | 24 |
| 定位精度 | 0.005 |
| 动力类型 | 机械传动 |
| 类型 | 龙门铣床 |
| 重量 | 9200 |
| 主电机功率 | 15 |
| 主轴转速范围 | 6000 |
| 界面语言 | 中文 |
| 是否库存 | 是 |
| 作用对象 | 五金 |
| 适用行业 | 通用 |
| 布局形式 | 立式 |
| 三轴行程(X*Y*Z) | 1600*1000*800 |
| T型槽尺寸(宽*数量) | 7*22*120 |
| 品牌 | 海特机床 |
| 型号 | XH1610 |

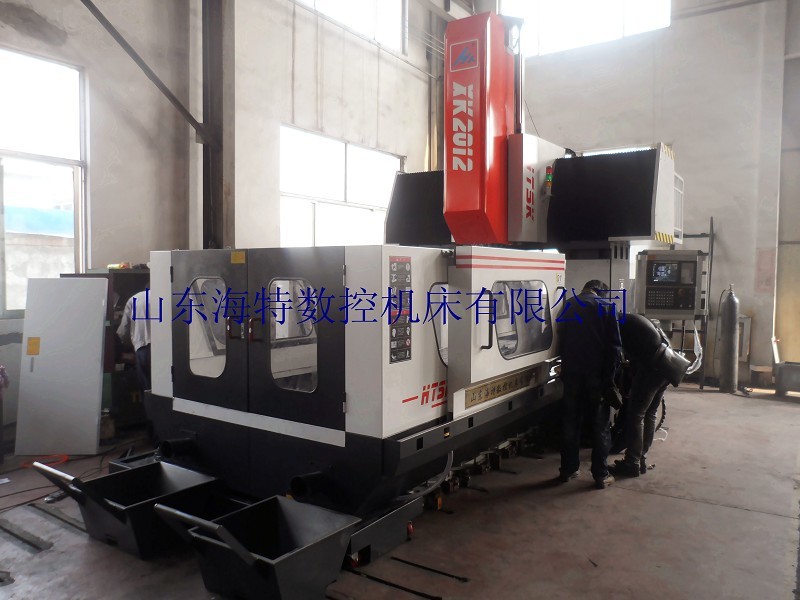

海特机床XH1610小型数控龙门铣床 高刚性龙门加工中心该机床是山东海特数控机床有限公司生产的完整全新设备，具有高刚性的结构设计、可靠的精度稳定性及保持性、完整的配套，部件设计采用模块化，标准化程度高，具有良好的互换性，稳定的质量，机床设计先进、性能可靠、操作简便、维修方便。同时该机床是我公司引进并消化吸收欧洲先进的设计与工艺技术，整机具有高刚性的框架结构设计，因此不仅具有强力切削的能力，同时又能满足高精密零件的加工。
主要结构
该机床为单立柱固定,工作台移动结构。主要由床身、立柱、横梁、横向滑台、工作台、主轴、丝杆、润滑系统、冷却系统、数控操作面板以及电控系统等部件组成
1.主要部件采用有限元分析进行优化，主要铸铁采用高强度铸铁金相组织稳定，经过时效、喷砂、回火等工艺确保机床长期使用精度的稳定性。
2.龙门式跨式结构，结构为三维变径优化处理，减轻了机床强力切削时的震动、使机床刚性更好。
横梁采用梯形式设计，刚性强结构好适合强力切削 。
3.高速高刚性主轴单元结合伺服主轴电机；X/Y/Z采用大扭矩伺服电机。
4.X/Y/Z采用台湾高精度高强度滚珠丝杠配合日本NSK滚珠丝杠专用对子轴承与高精密进口锁紧。
5.X/Y导轨采用线轨道设计采用台湾上银滚柱线轨，Z轴为硬轨，固定面采用超高频淬火工艺处理经过精密磨削；滑动面采用高强度耐磨材塑带镶贴处理。
标准配置
日本发那科系统 台湾丝杠
日本NSK轴承 台湾增压缸 台湾锁紧螺母等
选配系统部件
台湾新代系统 北京凯恩帝系统
可根据客户要求专业设计开发数控设备及加工中心
主要技术参数：
XK1610 | ||
| ||
TRAVELS行程 | ||
X-axis travel X轴行程 | mm | 1600 |
Y-axis travel Y轴行程 | mm | 1000 |
Z-axis travel Z轴行程 | mm | 800 |
TABLE工作台 | ||
Length长度 | mm | 1800 |
Width宽度 | mm | 800 |
Max Weight Table工作台最大载重 | kg | 2000 |
T-SLOT T型槽 | ||
T-SLOT Width槽宽 | mm | 22 |
Number of T-Slots槽数 |
| 5 |
Center Distance槽距 | mm | 170 |
ACCURACY精度 | ||
Positioning定位精度 | mm | 300/±0.005 |
Repeatability重复定位精度 | mm | 300/±0.003 |
SPINDLE主轴 | ||
Taper Size锥度标准 |
| BT50 |
Speed最高转速 | rpm | 50-4000 |
Drive System主轴传动系统 |
| 大扭力齿形带 可配齿轮减速器 |
Spindle Motor Power (cont./30min)主轴功率 | kw | 18.5 |
AXES轴 | ||
Ballscrew dia XYZ丝杆直径XYZ | mm |
|
Rapid feed rate快速移动 | m/min | 12/12/10 |
Drive System-X/Y/Z 3轴驱动系统 |
| 同轴直接驱动 |
GENERAL其他 | ||
主轴中心至Z轴导轨距离 | mm | 165 |
主轴端面至工作台面距离 | mm | 150-950 |
龙门最大宽度 | mm | 1200 |
机床尺寸（长X宽X高） | mm | 5200x2300x3600 |
Machine Weight机床净重 | kg | 15000 |
海特机床XH1610小型数控龙门铣床 高刚性龙门加工中心更多详细技术参数点击//www.sdhtsk.net 。
