CK6140数控车床 6140数控车床 数控车床参数 用户可选配
产品: 浏览次数:843CK6140数控车床 6140数控车床 数控车床参数 用户可选配
产地: 山东
动力类型: 机械传动
单价: 42800.00元/台
最小起订量: 1 台
供货总量: 50 台
发货期限: 自买家付款之日起 天内发货
有效期至: 长期有效
最后更新: 2021-08-19 18:42

详细信息
产地 山东
动力类型 机械传动
加工精度 高精度
类别 卧式
主电机功率 5.5kw
执行质量标准 国标
品牌 山东汉鼎
型号 CK6140
加工定制

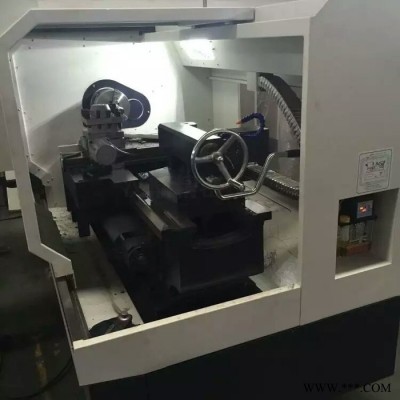

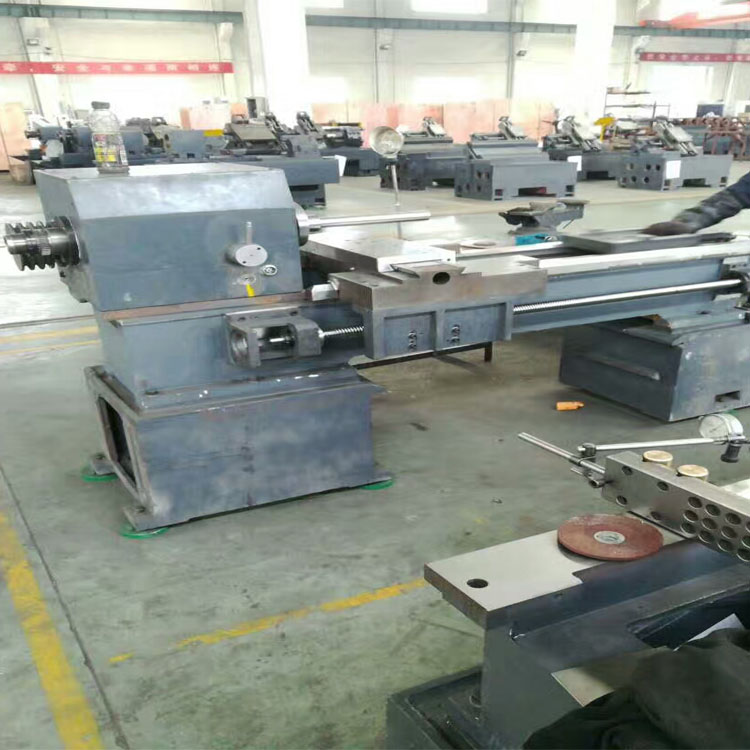

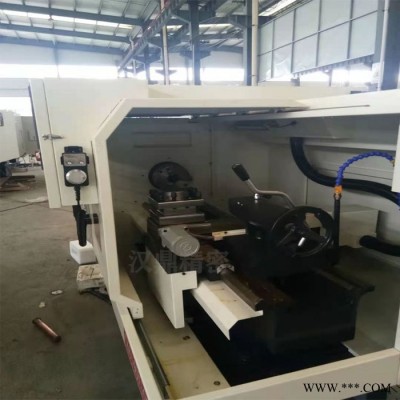

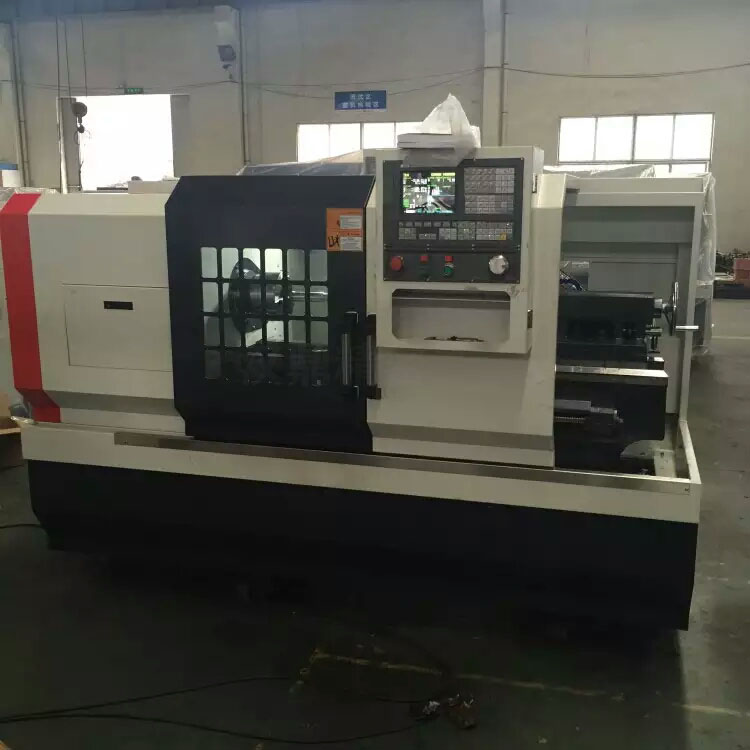

CK6140 型数控车床是一种 率数控车床,结构合理,制造精良,配置先进,造型美观。机床通过数控系统自动控制,可对加工范围内的各种内孔、外圆、圆锥面、圆弧面及螺纹进行加工,特别适用于中小批量的轴类、盘类零件的粗精加工。具有自动化程度高、编程简单、精度高等优点。与 同类型机床相比,具有以下特点:床身采用树脂砂造型,导轨经过超音频淬火和精密磨削,刚性好,精度高。

1.主轴采用 P5 级精密滑动轴承支承,抗振性好,回转精度高。

2.主轴孔径大,孔径φ56mm。

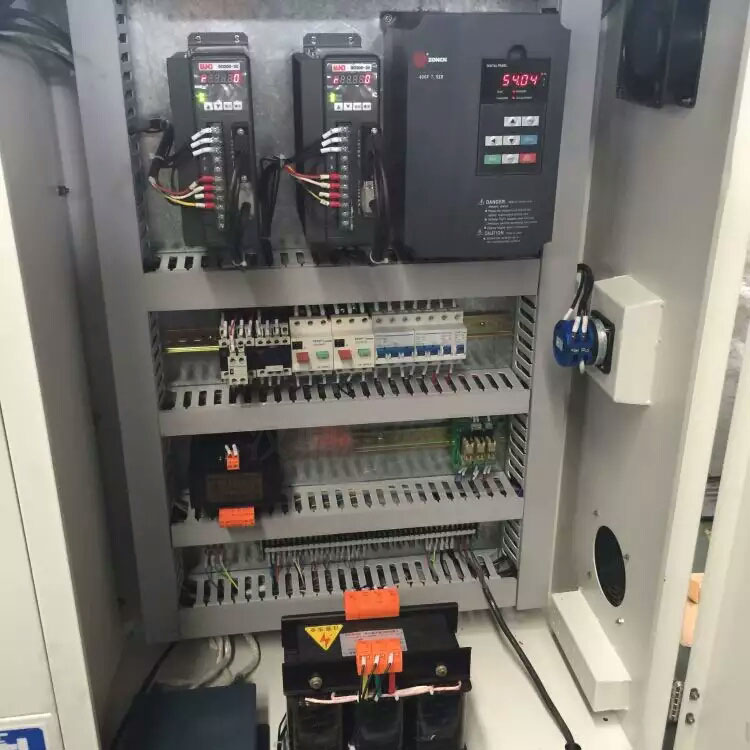

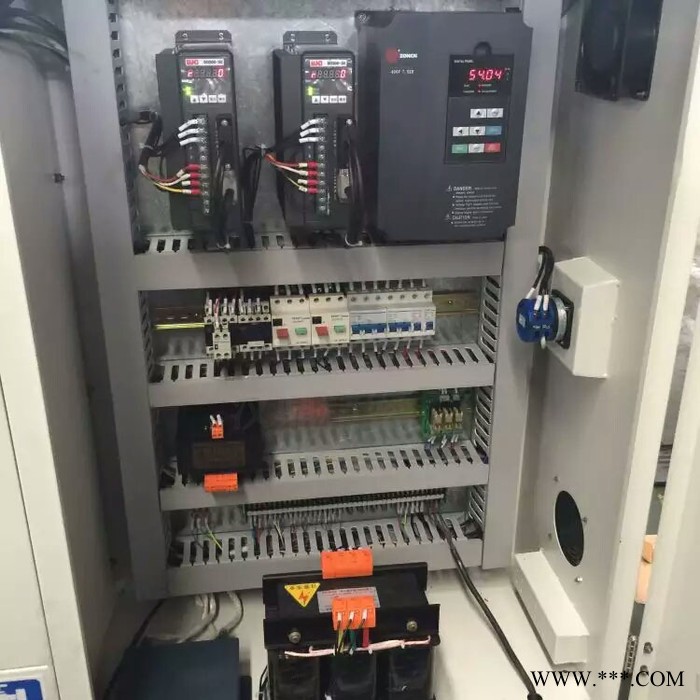

3.数控系统选用国产 GSK980 系统,进给采用大扭矩交流伺服驱动,Z 轴、X 轴采用电机与丝杠直联,具有精度高等优点。机床防护采用双拉门防护,外观简洁大方。

4.操作空间大,便于维修,整体宜人性好。

5.机床润滑采用间歇式自动润滑,用户可根据使用情况适时调整,充分保证了导轨面的润滑,有效提 高机床的精度保持性。

技术参数

Specifications

单位

CK6140

床身上最大回转直径

Max.swing over bed

mm

Ф400

托板上最大回转直径

Max.swing over cross slide

mm

Ф180

最大加工长度

Max.processing length

mm

850/1500

最大行程X/Z

X/Z axis travel

mm

X:220 Z:1050/1600

主传动形式

Spindle transmission type


二档机械变速 档内变频无级

主轴转速级数

Spindle speed steep


无级

主轴转速范围

Spindle speed

rpm

L:70~560,H:200~1600

主轴端部形式

Spindle nose


C6

主轴孔直径

Thru-hole dia.of spindle

mm

52

主轴孔前端锥度

Spindle taper


MT6

主轴电机功率

Spindle motor

KW

5.5

卡盘尺寸

Chuck size

mm

200

滚珠丝杠直径×螺距(X/Z)

Ball screw dia.and pitch

mm

φ25X6/φ40X8

进给电机扭矩X/Z

X/Z axis feed motor torque

N.m

X:6 Z:10

进给电机功率X/Z

X/Z axis feed motor power

KW

X:1.5 Z:2.5

快移速度X/Z

X/Z axis fast moving speed

mm/min

X:6000  Z:8000

定位精度(X/Z)

X/Z axis Position accuracy

mm

0.02/0.025

重复定位精度(X/Z)

X/Z axis repeatability

mm

0.01/0.015

工件加工精度

Processing accuracy


IT6-IT7

工件表面粗糙度

Workpiece surface roughness


Ra1.6

尾座套筒直径

Tailstock sleeve dia.

mm

65

尾座套筒行程

Tailstock sleeve travel

mm

140

尾座套筒锥度

Tailstock sleeve taper

#

MT4

刀架形式

Tool post form


电动四工位

刀具外形尺寸

Cutting tool shape size

mm

20X20

导轨形式

Guide form


平轨

总电源容量

Total power capacity

KVA

10

外形尺寸

Machine dimension(L×W×H)

mm

2500X1500X1650

机床重量

N.W.

kg

2300
