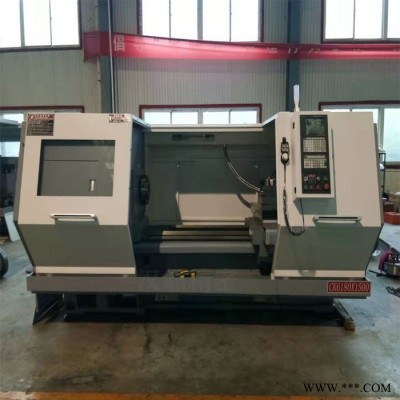

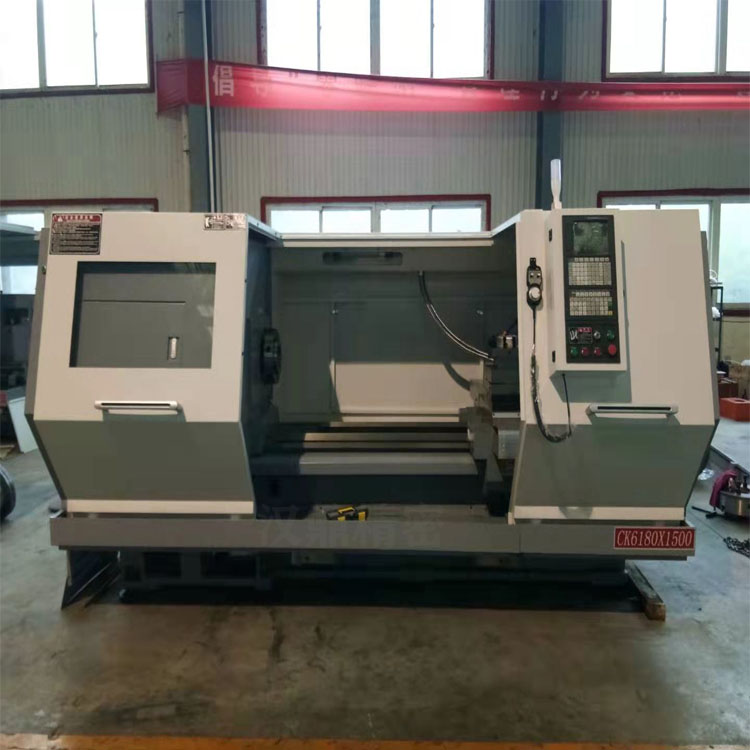

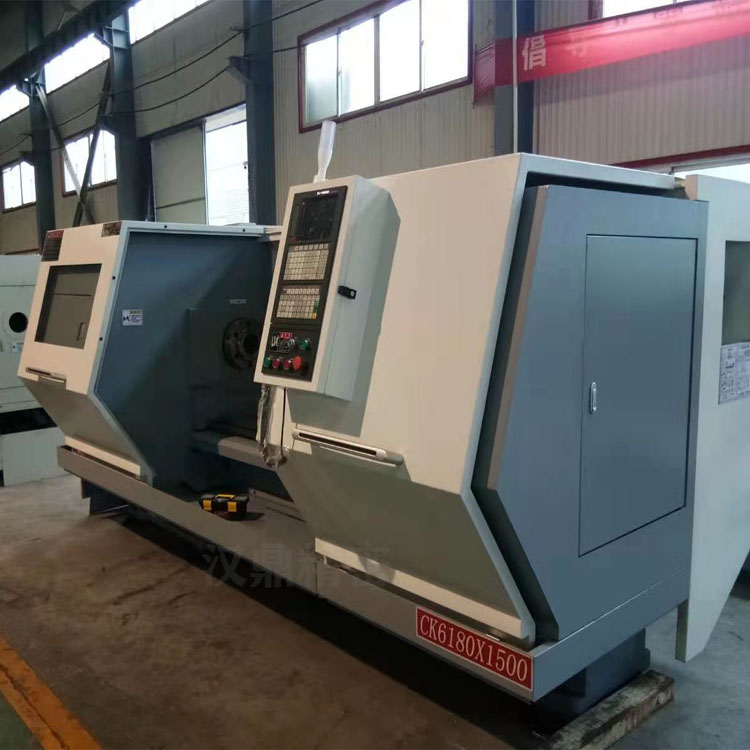

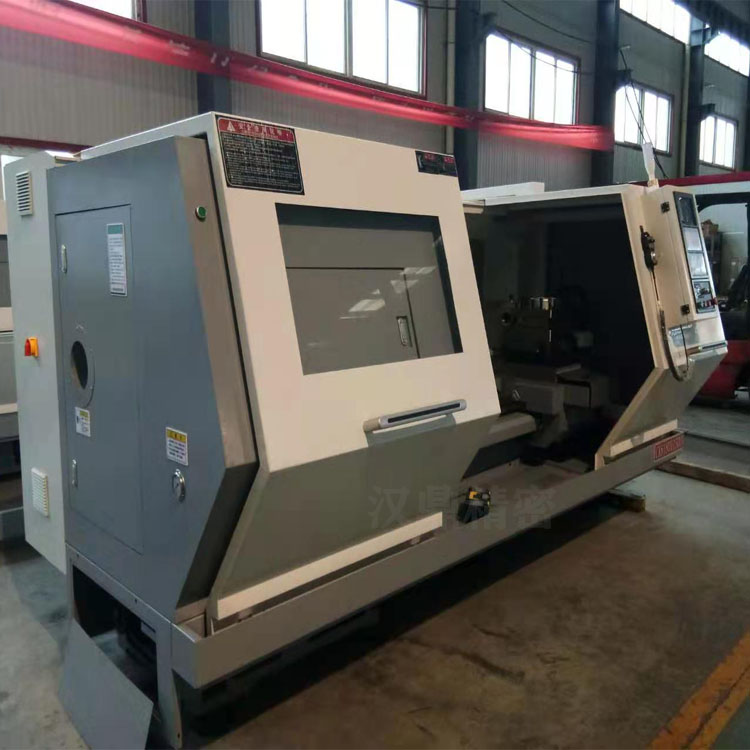

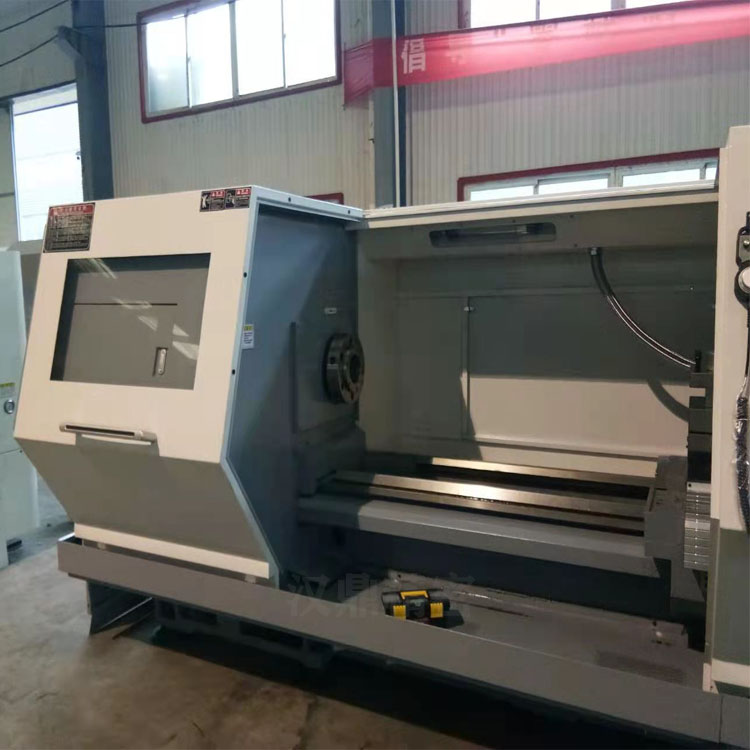

山东汉鼎CK6180数控车床 大通孔 数控6180车床 卧式重型数控车床
产品: 浏览次数:780山东汉鼎CK6180数控车床 大通孔 数控6180车床 卧式重型数控车床
产地: 山东
动力类型: 机械传动
单价: 115000.00元/台
最小起订量: 1 台
供货总量: 50 台
发货期限: 自买家付款之日起 天内发货
有效期至: 长期有效
最后更新: 2021-08-19 18:44

详细信息
产地 山东
动力类型 机械传动
加工精度 高精度
类别 卧式
主电机功率 11KW
执行质量标准 国标
品牌 山东汉鼎
型号 CK6180
加工定制


CK6180硬轨数控车床主要用于加工各种轴类、盘类零件,可以车削各种螺纹、圆弧、圆锥及回转体的内外曲面,能够满足黑色金属及有色金属高速切屑的速度需求。适合汽车、电子、航天、军工等行业对转体类零件进行、大批量、高精度的加工。

● 高稳定性硬轨床身

● 主轴三档变速,档内无极变频调速

● 高强度底座

● 加宽拖板

● 自动集中润滑


CK6180硬轨数控车床产品特点:

1、卧式平床身结构;主要构件均采用高强度材料树脂砂铸造,充分的时效处理,导轨经高频淬火处理,确保机床长期使用的稳定性。

2、主轴变频调速,主轴系统采用主轴单元式结构,具有转速高、精度高、刚性强、热变形小、运转平稳、噪声低的显著特点。

3、机床纵横向运动轴采用直联式伺服电机驱动、精密滚珠丝杠副传动、脉冲编码器位置检测反馈的半闭环控制系统,各轴响应快、精度高、寿命长。丝杠轴承选用接触角为60°的丝杠专用推力角接触轴承,能承受较高的轴向载荷,确保了进给传动装置的刚性与精度。

CKNC-6180B主要技术参数

项目

主要参数

单位

标配


工作范围

床身上Z大回转直径

mm

Ф800

通过滑板Z大回转直径

mm

Ф480

X 轴(横向)Z大行程

mm

470

Z 轴(纵向)Z大行程

mm

1500/2000/3000


床身

床身导轨宽度

mm

600

Z轴大距离

mm

1620/2210/3120

床脚

型式


整体落地


主轴

主轴头型号

mm

C-11

主轴内孔锥度


公制(1:20)

主轴孔径

mm

Ф105

主轴转速(三档变频,档内

rpm

40-125, 110-350, 290-950

主轴电机功率

KW

11KW

卡盘(手动三爪卡盘)

mm

Ф400


伺服轴

X 轴丝杆 /Z 轴丝杆(型号

) mm

3210/6310

X 轴/Z 轴伺服电机扭矩

Nm

15Nm/30Nm

快速进给速度

m/min

6m/min,8m/min


工作精度

加工精度

level

IT6-IT7

重复定位精度

mm

X 轴≤0.012;Z 轴≤0.017

粗糙度

um

Ra≤3.2μm


刀架(艺喆)

形式

type

立式四工位电动

刀具尺寸

kva

32×32

重复定位精度

mm

≤0.015


尾座

套筒直径/行程

mm

Ф100/250

套筒孔锥度

MT NO

MT5#
