产地 | 山东 |
---|---|
动力类型 | 机械传动 |
加工精度 | 高精度 |
类别 | 卧式 |
主电机功率 | 7.5kw |
执行质量标准 | 国标 |
品牌 | 山东汉鼎 |
型号 | CK6150 |
加工定制 | 否 |

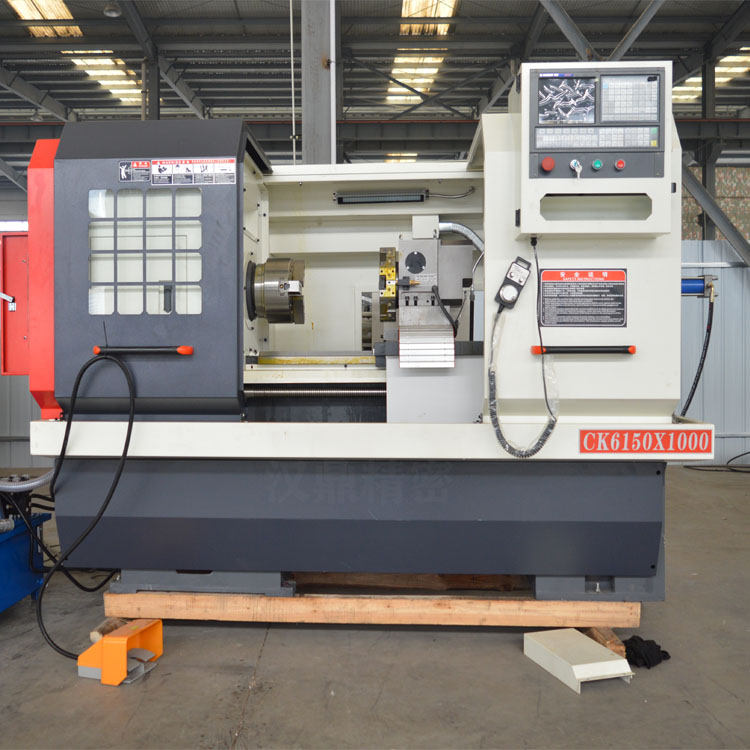

ck6150数控车床产品性能特点:
◆高精度滚动轴承支承主轴,回转精度高
◆全封闭罩壳,安全可靠
◆外形设计美观
◆功能全面、加工效率高、操作简便
产品用途:
◆该机适用于各种钢材,铸铁和有色金属大中型零件的加工,机床功率大,刚性好,特别适用于强力切削,切削各种工件的内圆、外圆,端面,以及公英制螺纹等,并可承担钻孔镗孔等工艺。
技术参数 | Specifications | Unit | CK6150 |
床身上最大回转直径 | Max.Swing over bed | mm | 500mm |
拖板上最大回转直径 | Max.Swing over cross slide | mm | 280mm |
最大工件长度 | Maximum length of workpiece | mm | 750、1000、1500/2000mm |
主轴通孔 | Spindle hole | mm | 52/82mm |
主轴端部 | Spindle nose | | ISO-C6 |
主轴锥度 | Spindle tap | | MT6 |
主轴转速 | Spindle speeds(Number) | rpm | 低100-500高500-1800 /选配90-1800rpm (无级变速) |
Z轴行程 | Z-axis stroke | mm | 750mm、1000mm、1500mm、2000mm |
X轴行程 | X-axis stroke | mm | 230mm |
快移速度 | rapid moving speed(m/min) | m/min | 3/6 |
X/Z最小输入 | X/Z min input(mm) | mm | 0.001mm |
尾座套筒直径 | Dia.Of tailstock sleeve | mm | 4 |
尾座套筒锥度 | Taper of tailstock sleeve | | 25*25mm2 |
尾座套筒行程 | Travel of tailstock sleeve | Mm | 2s |
刀具数量 | Tool number | | 75mm |
刀杆截面 | Tool body size | mm | MT5 |
换刀时间 | Knife tool change time | | 140mm |
重复定位精度 | Repeat positioning accuracy | mm | 0.01mm |
主电机功率 | Main motor power | kW | 5.5/7.5KW |
尺寸750mm | Overall dismensions for 750mm | Mm | 2200×1500×1600 |
尺寸1000mm | Overall dismensions for 1000mm | Mm | 2450×1500×1600 |
尺寸1500mm | Overall dismensions for 1500mm | Mm | 2950×1500×1600 |
尺寸2000mm | Overall dismensions for 2000mm | Mm | 3450×1500×1600 |
重量750mm | Weight for 750mm | Kg | 1900 |
重量1000mm | Weight for 1000mm | Kg | 2000 |
重量1500mm | Weight for 1500mm | Kg | 2200 |
重量2000mm | Weight for 2000mm | Kg | 2600 |
