| 产地 | 山东 |
|---|---|
| 动力类型 | 机械传动 |
| 加工精度 | 高精度 |
| 类别 | 卧式 |
| 主电机功率 | 5.5kw |
| 执行质量标准 | 国标 |
| 品牌 | 山东汉鼎 |
| 型号 | CK6140 |
| 加工定制 | 否 |

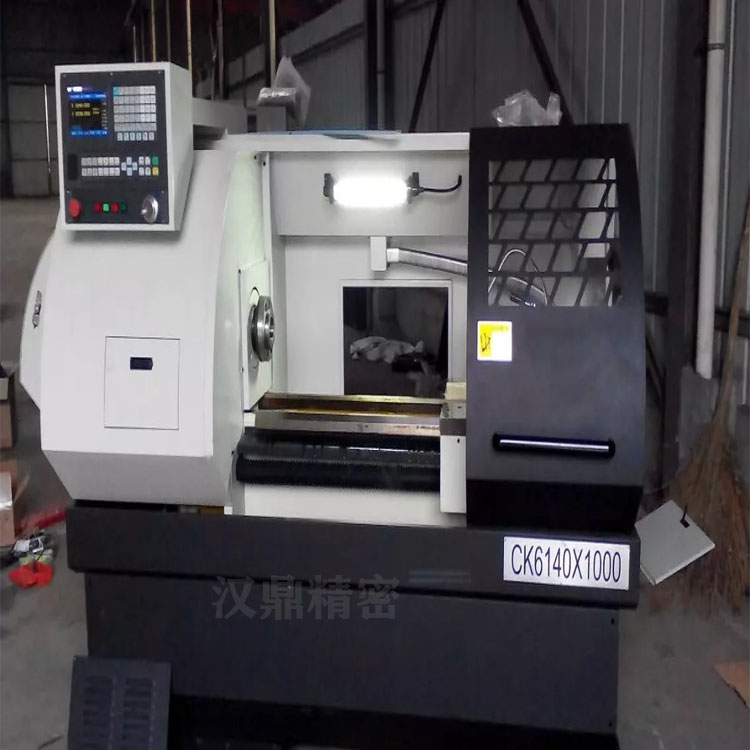

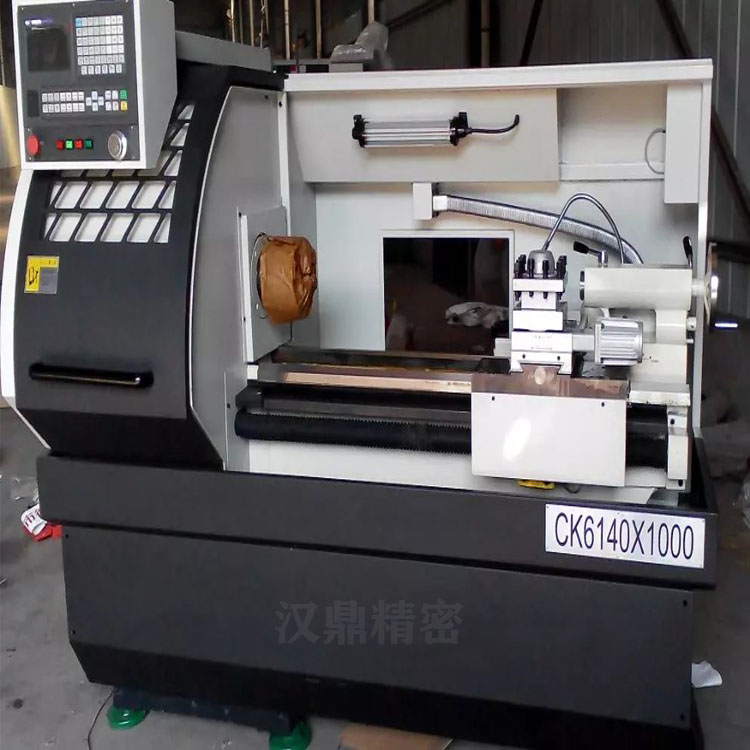

CAK6140系列数控卧式车床具有精度高、功率大、刚性高、等特点，其主要部件和结构均经过优化设计，是加工轴、盘、套、特形面及螺杆类工件的设备。

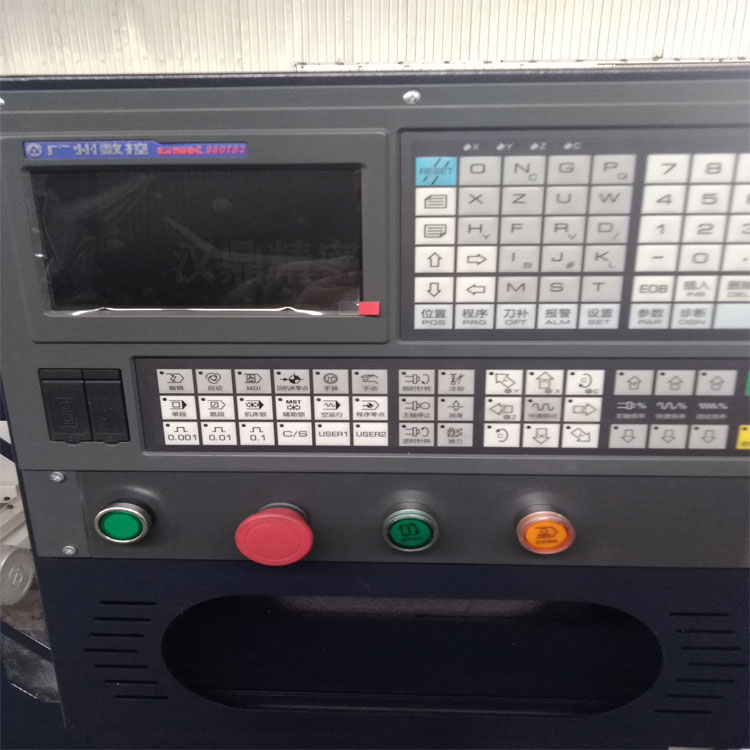

GSK980TDC、西门子808或FANUC 0i-mate数控系统和全数字交流伺服系统，X、Z轴均采用半闭环控制，滚珠丝杠副采用C3级精密滚珠丝杠，电气元器件均采用进口或国产知名品牌，符合CE或国内3C认证。
机床配置国内知名品牌立式四工位数控卧式电动刀架，刀架具有定位精度高，强度高，抗震性能好等特点。
机床出厂前严格按照检验程序对机床进行检验，每台机床均采用激光干涉仪检测X，Z轴定位精度和重复定位精度，保证机床的精度稳定和可靠。
| 技术参数 | Specifications | 单位 | CK6140 |
| 床身上最大回转直径 | Max.swing over bed | mm | Ф400 |
| 托板上最大回转直径 | Max.swing over cross slide | mm | Ф180 |
| 最大加工长度 | Max.processing length | mm | 850/1500 |
| 最大行程X/Z | X/Z axis travel | mm | X:220 Z:1050/1600 |
| 主传动形式 | Spindle transmission type | | 二档机械变速 档内变频无级 |
| 主轴转速级数 | Spindle speed steep | | 无级 |
| 主轴转速范围 | Spindle speed | rpm | L:70～560，H:200～1600 |
| 主轴端部形式 | Spindle nose | | C6 |
| 主轴孔直径 | Thru-hole dia.of spindle | mm | 52 |
| 主轴孔前端锥度 | Spindle taper | | MT6 |
| 主轴电机功率 | Spindle motor | KW | 5.5 |
| 卡盘尺寸 | Chuck size | mm | 200 |
| 滚珠丝杠直径×螺距（X/Z） | Ball screw dia.and pitch | mm | φ25X6/φ40X8 |
| 进给电机扭矩X/Z | X/Z axis feed motor torque | N.m | X:6 Z:10 |
| 进给电机功率X/Z | X/Z axis feed motor power | KW | X:1.5 Z:2.5 |
| 快移速度X/Z | X/Z axis fast moving speed | mm/min | X:6000 Z:8000 |
| 定位精度（X/Z） | X/Z axis Position accuracy | mm | 0.02/0.025 |
| 重复定位精度（X/Z） | X/Z axis repeatability | mm | 0.01/0.015 |
| 工件加工精度 | Processing accuracy | | IT6-IT7 |
| 工件表面粗糙度 | Workpiece surface roughness | | Ra1.6 |
| 尾座套筒直径 | Tailstock sleeve dia. | mm | 65 |
| 尾座套筒行程 | Tailstock sleeve travel | mm | 140 |
| 尾座套筒锥度 | Tailstock sleeve taper | # | MT4 |
| 刀架形式 | Tool post form | | 电动四工位 |
| 刀具外形尺寸 | Cutting tool shape size | mm | 20X20 |

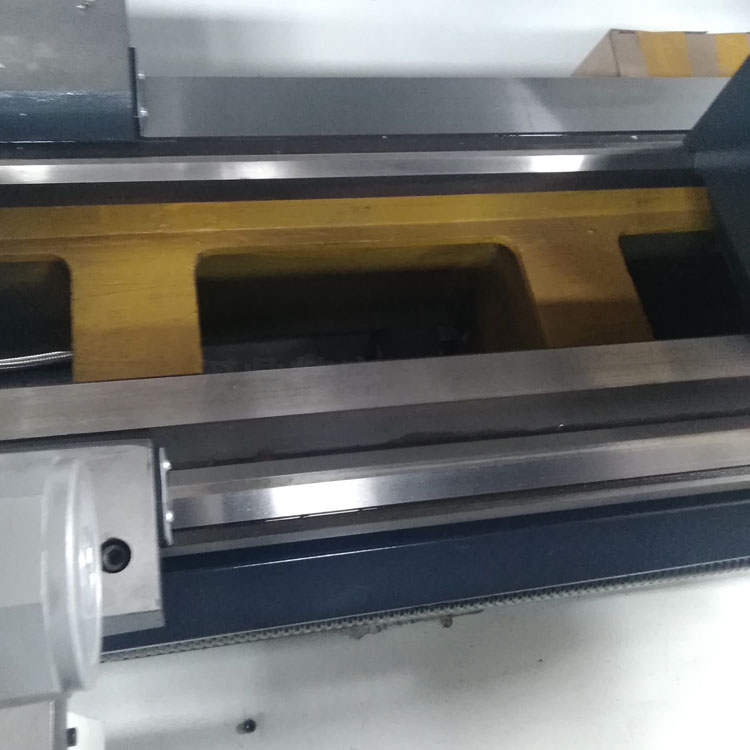

| 导轨形式 | Guide form | | 单山 平轨 |
| 总电源容量 | Total power capacity | KVA | 10 |
| 外形尺寸 | Machine dimension(L×W×H） | mm | 2500X1500X1650 |
| 机床重量 | N.W. | kg | 1800/2300 |
产品配置:

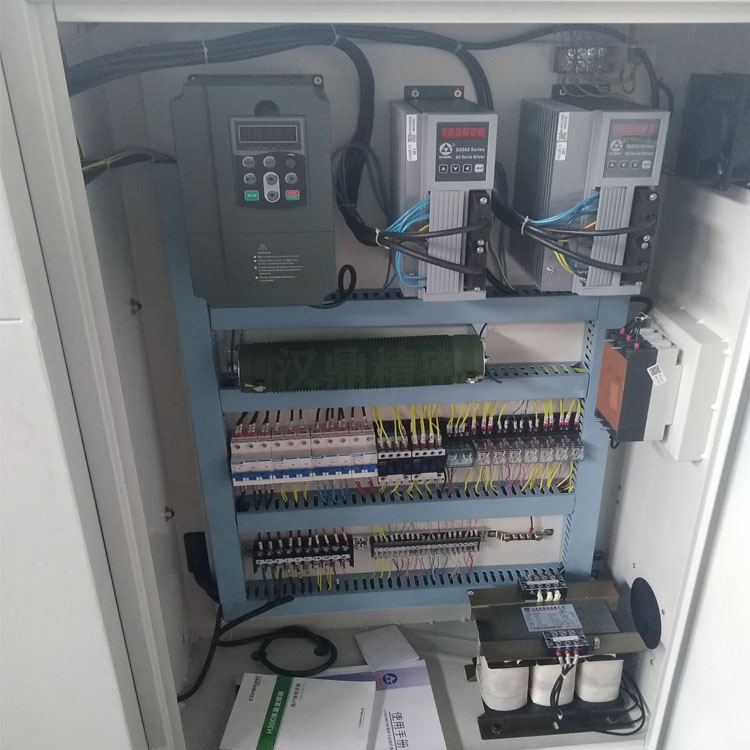

| 本机床已装配完滚珠丝杠、联轴器、装配式主轴、液压站、液压尾座、润滑油路、卡盘、回转油缸及刀塔，电路、电机、电器、电箱、钣金。 | |||
| 序号 | 名称及规格 | 数量 | 标准配置 |
| 1 | 数控系统 | 1/台 | 系统可选（广数，台湾，发那科，西门子）等 |
| 2 | 卡盘 | 1/台 | 三爪卡盘K11 250(选配K11 380) |

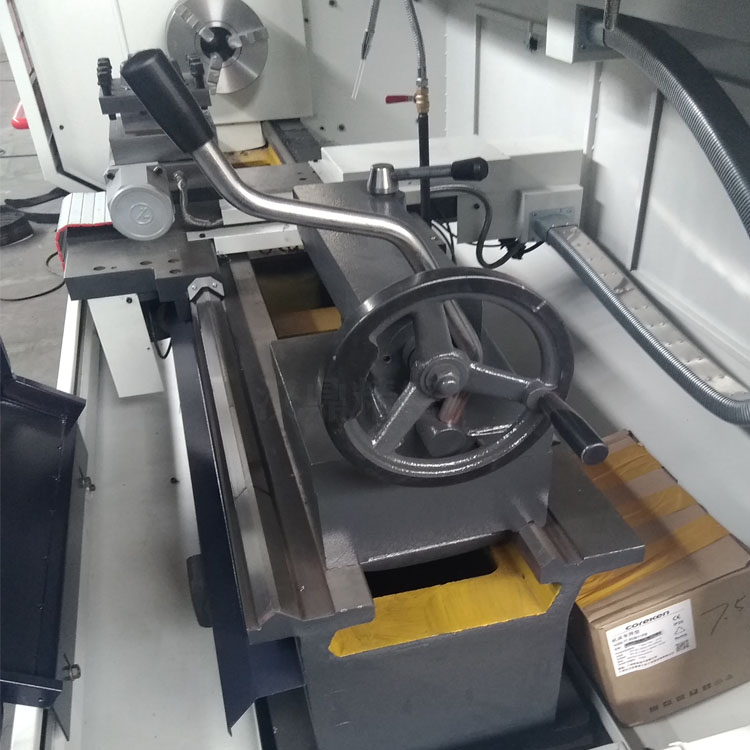

| 3 | 尾座 | 1/台 | 手动尾座 |
| 4 | X向滚珠丝杠 | 1/台 | 北方机械/富力康 |
| 5 | Z向滚珠丝杠 | 1/台 | 北方机械/富力康 |
| 6 | 电动刀架 | 1/台 | LD4B-A(6150) |
| 7 | X、Z向丝杠轴承 | 各1套/台 | 国产 |
| 8 | X、Z向联轴器 | 各1套/台 | 国产外购 |
| 9 | 主 轴 轴 承 | 1套/台 | 国产 |
| 10 | 机身铸造 | 1/台 | 采用树脂砂铸造 |
| 11 | 主轴总成 | 1套/台 | 装配式主轴 |
| 12 | 主轴夹紧方式 | | 手动卡盘 |
| 13 | 油 漆 | 1套/台 | 颜色可根据客户要求进行配置，未特殊要求的按我司标准颜色配置 |
| 14 | 润 滑 | 1套/台 | 合资沪润（电动润滑油泵，润滑油路安装完毕） |
