产品类型 | 全新 |
---|---|
动力类型 | 机械传动 |
加工精度 | 高精度 |
控制形式 | 人工 |
类型 | 普通车床 |
适用范围 | 通用型 |
主电机功率 | 5.5kw |
安装形式 | 落地式 |
是否库存 | 是 |
适用行业 | 通用 |
布局形式 | 卧式 |
主轴转速级数 | 1600rpm |
品牌 | 山东汉鼎 |
设备特性及参数:

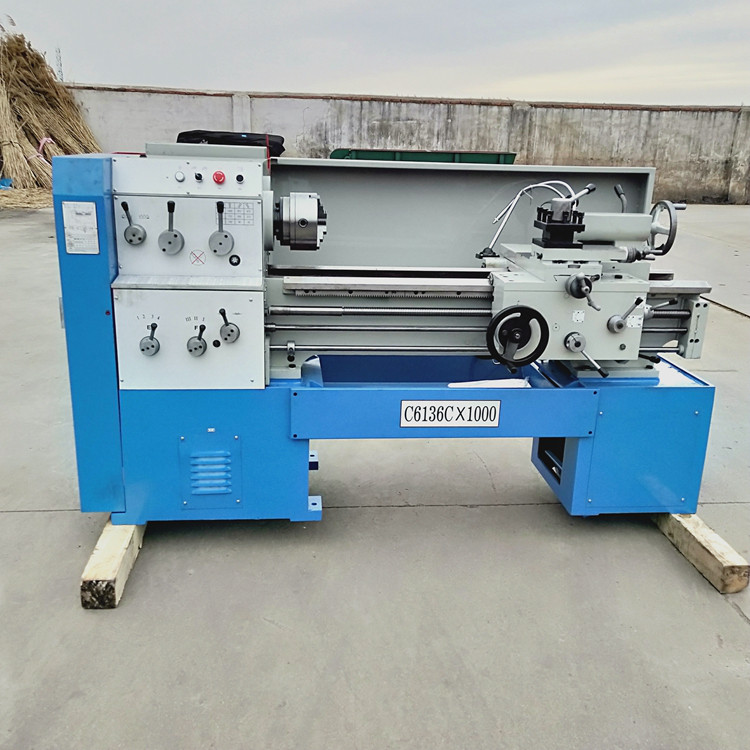

技术参数 Specifications | C6136 | |
加工能力 Capacity | 床身上 工件直径 Max.Swing over bed | 360mm |
拖板 回转直径 Max.rotating diameter | 200mm | |
马鞍处 回转直径 Max.swing over gap | 590mm | |
中心距 Center distance | 750、1000、1500、2000mm | |
主轴孔径 Spindle hole | 52mm(82mm) | |
主轴 Spindle | 主轴端部尺寸 Spindle nose | ISO-C6(C8) |
主轴锥孔 Spindle tap | MT6 | |
主轴转速范围(级数) Spindle speeds(Number) | 36-1600rpm (12 Steps) | |
进给 Feed | 公制螺纹范围(种数) Metric threads rang(Kinds) | 0.5-14mm (18 Kinds) |
英制螺纹范围(种数) Inch threads range(Kinds) | 2-40/inch (28 Kinds) | |
模数螺纹范围(种数) Moudle threads range(Kinds) | 0.25-3.5mπ (17 Kinds) | |
小刀架行程 Compound rest travel | 150mm | |
横滑板行程 Cross slide travel | 180mm | |
车刀杆截面尺寸 Cross-section size of toolshank | 22x22mm2 | |
尾座 Tailstock | 尾座套筒直径 Dia.of tailstock sleeve | 75mm |
尾座套筒锥度 Taper of tailstock sleeve | MT5 | |
尾座套筒行程 Travel of tailstock sleeve | 160mm | |
主电机 Main motor power | 5.5/7.5kW | |
机床尺寸 Machine size (LxWxH mm) | Overall dimensions for 750mm | 2100x1150x1550mm |
Overall dimensions for 1000mm | 2350x1150x1550mm | |
Overall dimensions for 1500mm | 2850x1150x1550mm | |
Overall dimensions for 2000mm | 3350x1150x1550mm | |
重量 Weight(kg) | Weight for 750mm | 1500kg |
Weight for 1000mm | 1600kg | |
Weight for 1500mm | 1800kg | |
Weight for 2000mm | 2000kg |
