产品类型 | 全新 |
---|---|
动力类型 | 机械传动 |
加工精度 | 高精度 |
控制形式 | 数控 |
类型 | 数控车床 |
适用范围 | 通用型 |
主电机功率 | 15kw |
安装形式 | 落地式 |
是否库存 | 是 |
适用行业 | 通用 |
布局形式 | 卧式 |
主轴转速级数 | 35-835rpm |
品牌 | 山东汉鼎 |
设备特性及参数:
1、本机床是一款高速度、高精度、高可靠性的数控机床。床座、床身、床头箱等主要构件均采用高强度材料铸造而成,确保机床长期使用的稳定性。
2、采用整体床身结构,机床的位置精度高,排屑流畅、适合高速高精加工。

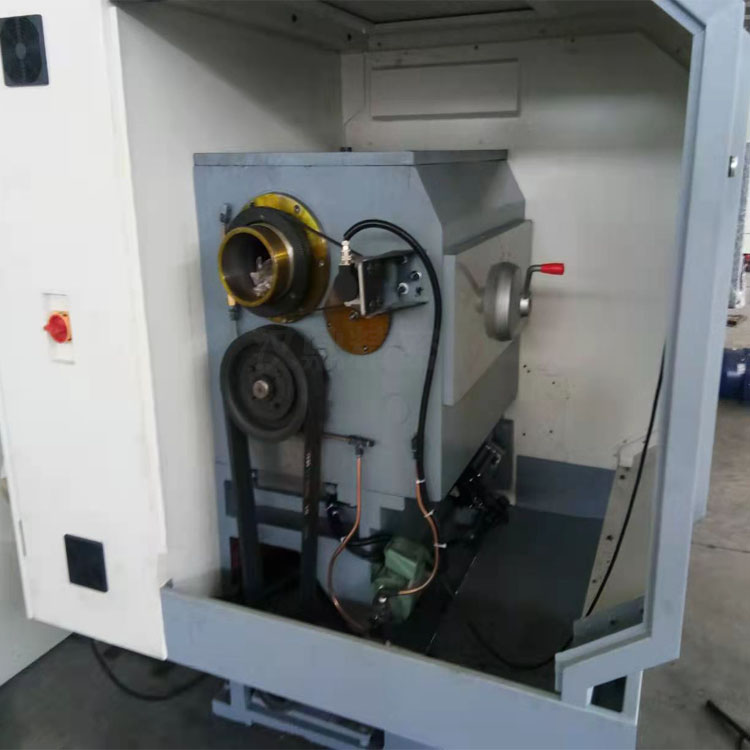

3、高速高精高刚性主轴,变频主轴电机。主轴在恒温室内组装,组装后经连续72小时恒温跑合,上机后再经连续72小时试运转,确保高精性能的可靠。

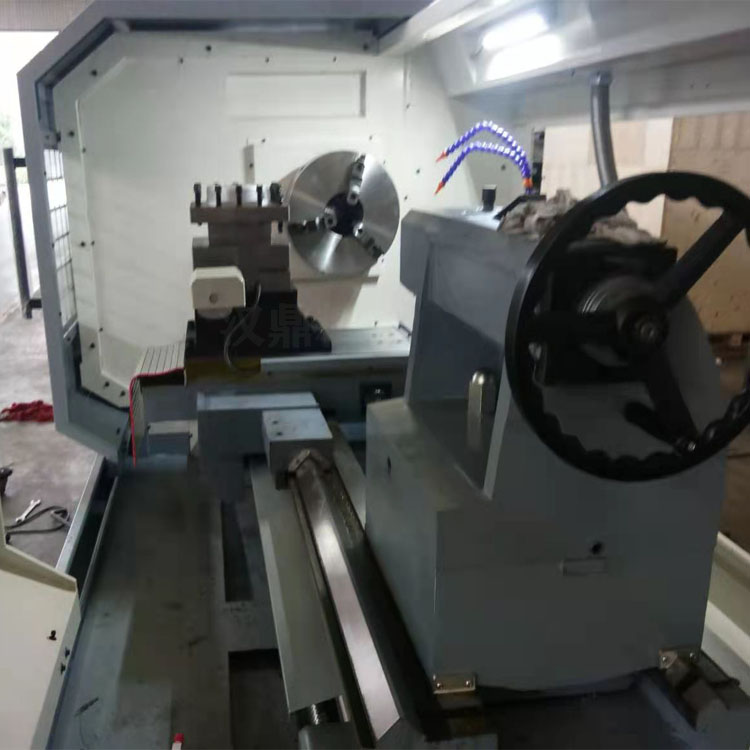

4、 选用4工位立式电动刀架方式,换刀速度快,定位精度高。
5、 X、Z方向进给采用精密滚珠丝杠,伺服电机通过大扭矩低惯量进口弹性联轴器与丝杠直联,丝杠支承采用预拉伸结构,能 传动背隙并预先补偿机床长时间运转中热变形对精度的影响,确保定位精度和重复定位精度;采用先进的集中自动润滑装置,定时、定量的自动间歇式润滑,工作稳定可靠。

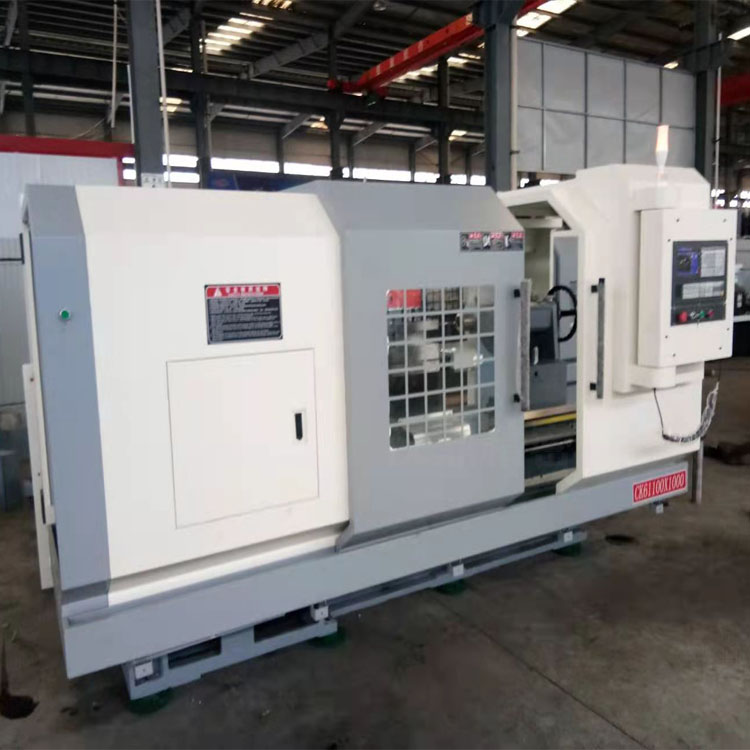

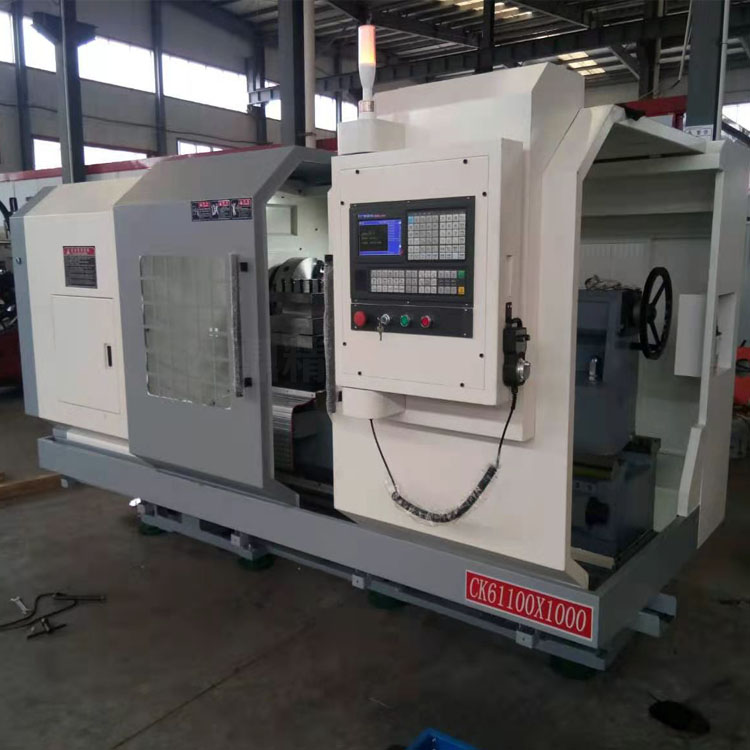

6、 机床防护采用全防护设计,宜人性强,美观独特,防水防屑可靠,维护方便。
参数 | 类别 | 型号 | 单位 | 参 数 |
加工能力 | 床身回转直径 | mm | Φ1000 | |
拖板回转直径 | mm | Ф600 | ||
切削直径 | mm | Φ1000 | ||
加工长度 | mm | 1000-5000 | ||
| 有效加工长度 | mm | 850/1350/2850/3800/4800 | |
行程 | X/Z轴行程 | mm | 500/1000-5000 | |
X/Z 轴位移单位 | mm | 0.001 | ||
主轴 | 主轴通孔直径 | mm | Ф105 | |
主轴级数 | | 4挡无极变速 | ||
主轴极限转速 | rpm | 30-84/53-150/125-350/300-835 | ||
主电机功率(变频) | kW | 11KW | ||
变频器 | kW | 11 | ||
X/Z轴 | N.m | 10/15 | ||
X/Z轴快移速度 | m/min | 4/6 | ||
进给刀架 | 刀架型式 | | 4工位电动刀架 | |
刀杆尺寸 | mm | 32*32 | ||
刀架重复定位精度 | mm | ≤0.004 | ||
尾座套筒直径 | mm | Φ75 | ||
尾座套筒行程 | mm | 200 | ||
| 尾座锥孔 | | 莫氏6# | |
机床净重 | kg | 4000/4500/5000/5500/6000/6500 | ||
机床外型尺寸(长×宽×高) | mm | 2800/3700/4200/5200/6200/7200*1820*1780 | ||
其他 | 电力需求(功率/电流) | kW/A | 20kW/30A |
