产地 | 山东 |
---|---|
动力类型 | 机械传动 |
加工精度 | 高精度 |
类别 | 卧式 |
主电机功率 | 15KW |
执行质量标准 | 国标 |
品牌 | 山东汉鼎 |

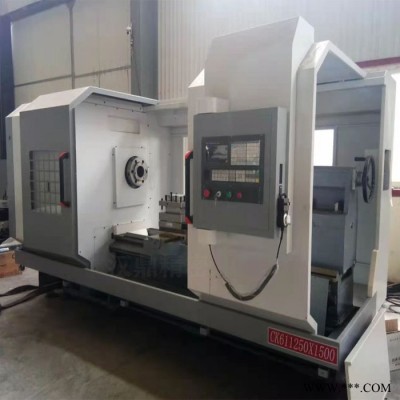

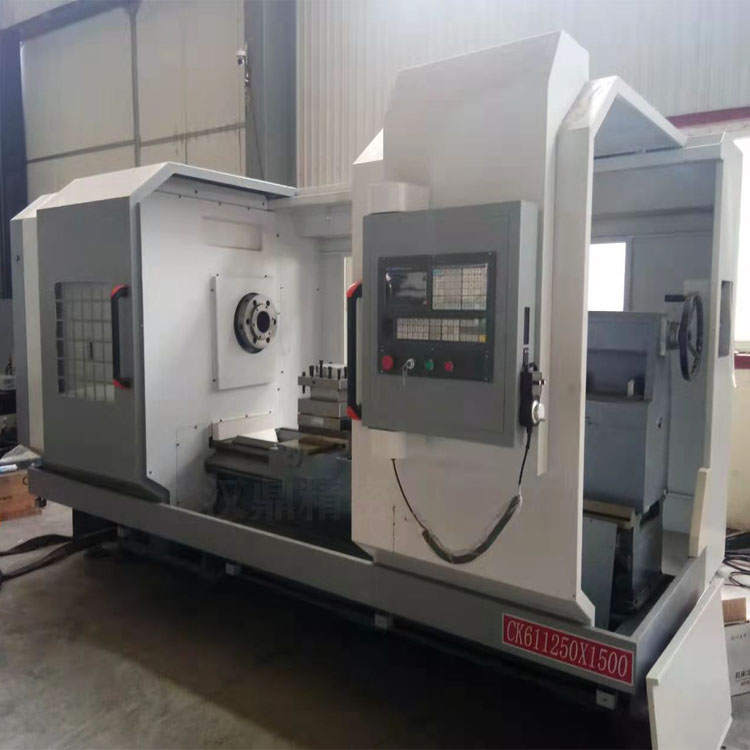

型号 | CK61125 |
加工定制 | 否 |
1、 卧式平床身结构,床身整体铸造,加宽床身导轨达600mm,整机具有极高的刚性和稳定性。
2、 主要铸造构件均采用高强度材料树脂砂铸造,充分的时效处理;导轨经高频淬火处理后进行精密磨削加
工,确保机床长期使用的稳定性。
3、 主传动为手动三档齿轮变速机构,速度分高中低三档,配置变频器实现无级调速。主轴选配高精度主轴
专用轴承,能够实现重载加工,具有精度高、刚性强、热变形小、运转平稳、噪声低的显著特点。
4、 机床纵横向进给采用伺服电机直联驱动、精密滚珠丝杠副传动、脉冲编码器位置检测反馈的半闭环控制
系统,各轴响应快、精度高、寿命长。丝杠选用高精度丝杠专用轴承支撑,能承受较高的轴向载荷,确保进
给传动的高刚性与精度。
5、 机床纵横向进给导轨滑动面采用低摩擦系数的进口聚四氟乙稀软带贴塑处理,摩擦阻力小,无低速爬行
现象,提高了机床的定位精度及寿命。
6、 可按用户要求配置,液压、气动卡盘及液压、气动尾座。
7、 油路润滑选用自动间歇式电动润滑泵实现定量自动集中润滑,减少运动部件的磨损量,增加使用寿命,
经济实用。
主要技术参数 | SPECIFICATIONS | Units | CK61100 | CK61125 |
床身上回转直径 | Swing over bed | mm | 1000 | 1250 |
横滑板上回转直径 | Swing over cross slide | mm | 610 | 850 |
工件长度 | Distance between centers | mm | 1500-12000 | 1500-12000 |
床身导轨宽度 | Guideway width | mm | 600 | 600 |
床身承重范围 | Max. load capacity | T | 6/10 | 6/10 |
主轴孔径范围 | Spindle bore | mm | 130 | 130 |
主轴孔径锥度 | Spindle bore taper | - | Metric φ140/MT6 | Metric φ140/MT6 |
主轴鼻端型号 | Spindle nose type | - | A2-15 | A2-15 |
主轴转速级数 | Spindle speed steps | - | 4档变频 VF. 4 steps | 4档变频 VF. 4 steps |
主轴转速范围 | Spindle speed range | rpm | 4-300 | 4-300 |

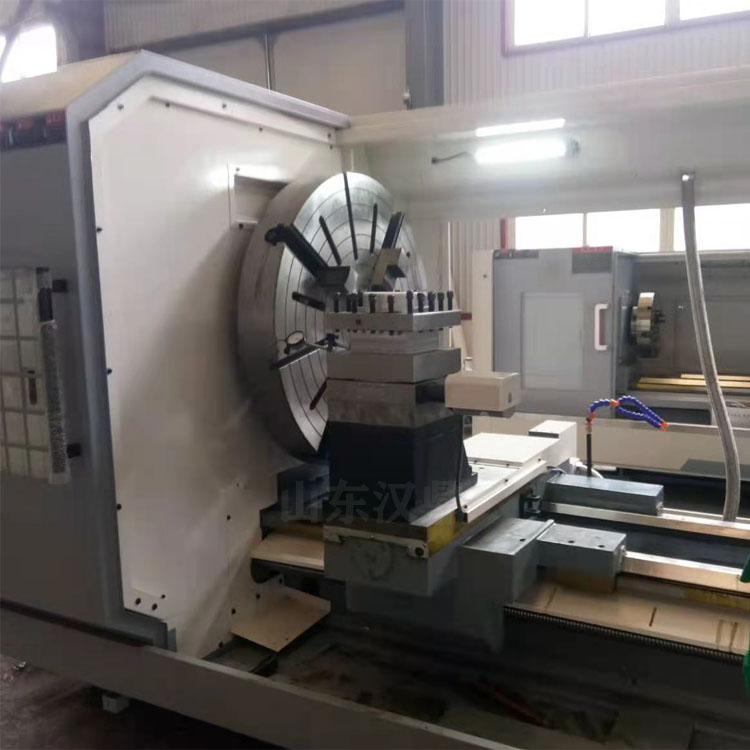

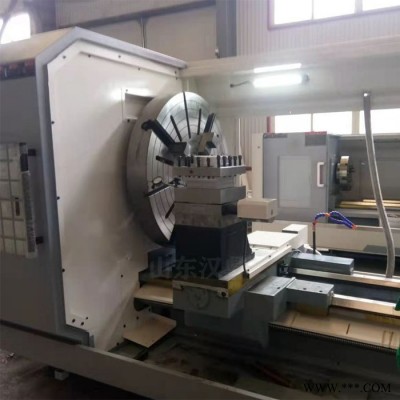

卡盘规格 | Chuck | mm | φ1000手动四爪 φ1000 4-jaw manual | |

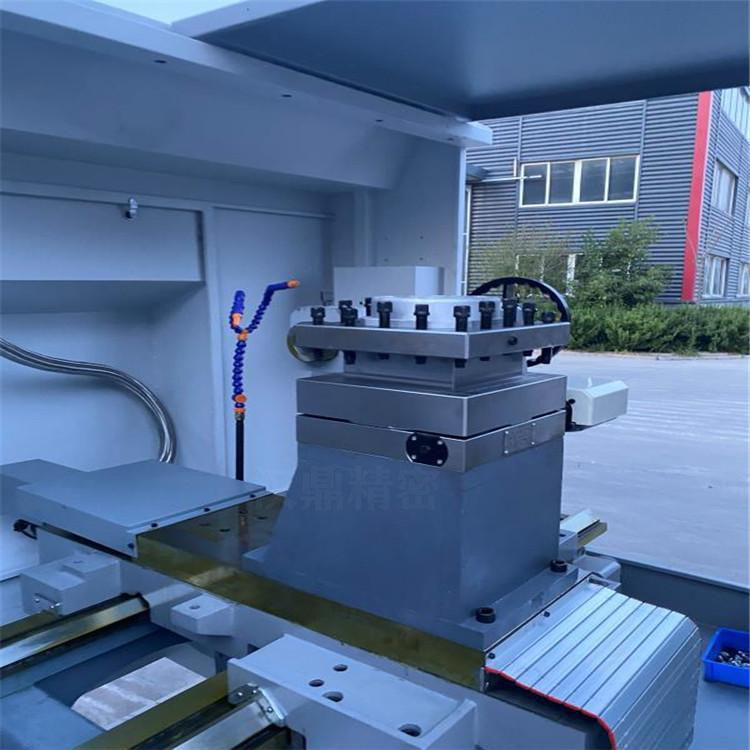

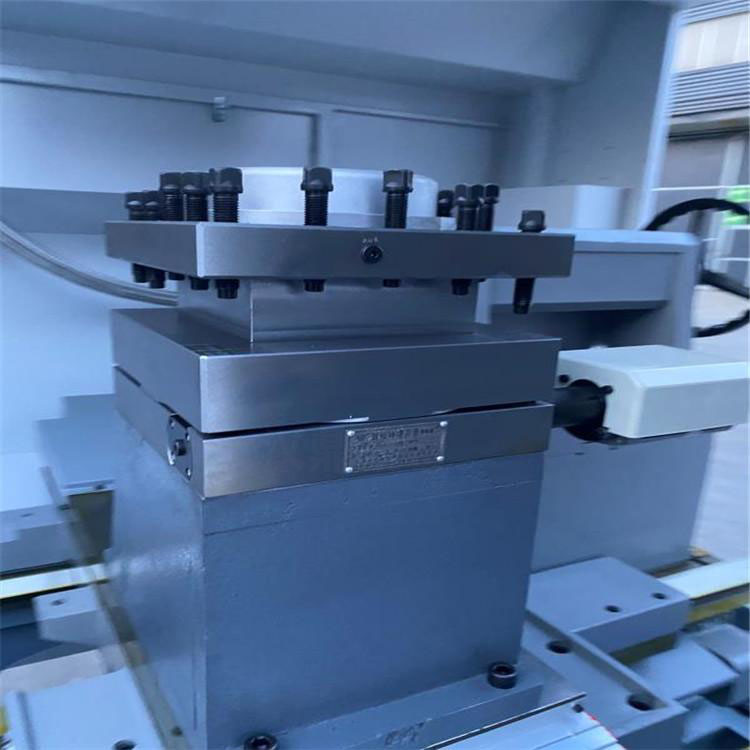

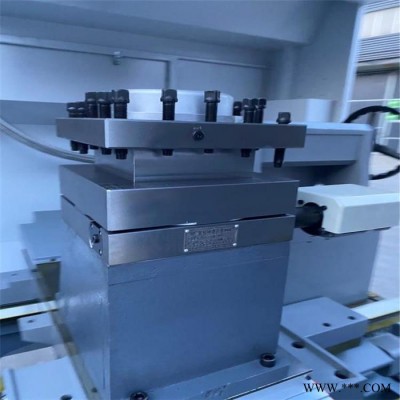

刀架类型 | Turret/tool post | - | 4工位电动刀架 Eletric 4 position | |
刀具尺寸 | Tool size | mm | 40 x 40 | 40 x 40 |
X轴行程 | X axis travel | mm | 520 | 620 |
Z轴行程 | Z axis travel | mm | 1350/2850/3850/ 4850/5850 | 1350/2850/3850/ 4850/5850 |
X轴快速进给速度 | X axis rapid traverse | mm/min | 4000 | 4000 |
Z轴快速进给速度 | Z axis rapid traverse | mm/min | 6000 | 6000 |

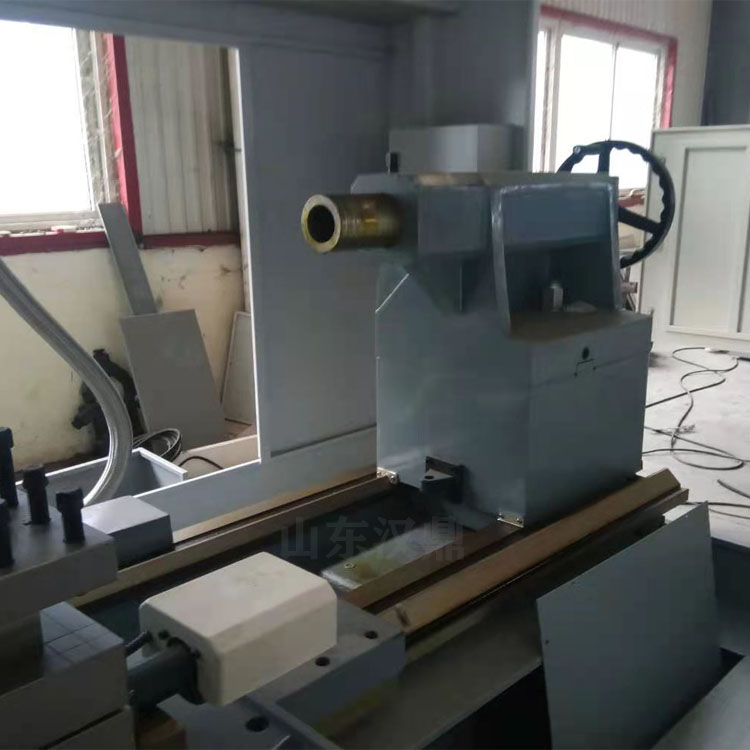

尾座套筒直径 | Tailstock quill diameter | mm | φ160 | φ160 |
尾座套筒锥度 | Tailstock quill taper | - | MT6 | MT6 |
尾座套筒行程 | Tailstock quill travel | mm | 300 | 300 |
主轴电机 | Main spindle motor | kw | 15 | 15 |
冷却泵电机 | Coolant pump motor | kw | 0.125 | 0.125 |
机床重量 Machine weight | Weight for 1500 | kg | 10000 | 11000 |
Weight for 3000 | kg | 11500 | 12500 | |
Weight for 4000 | kg | 12500 | 13500 | |
Weight for 5000 | kg | 13500 | 14500 | |
Weight for 6000 | kg | 14500 | 15500 | |
外形尺寸 Overall dimension | Dimension for 1500 | mm | 5000x2100x2100 | 5000x2250x2300 |
Dimension for 3000 | mm | 6500x2100x2100 | 6500x2250x2300 | |
Dimension for 4000 | mm | 7500x2100x2100 | 7500x2250x2300 | |
Dimension for 5000 | mm | 8500x2100x2100 | 8500x2250x2300 | |
Dimension for 6000 | mm | 9500x2100x2100 | 9500x2250x2300 |
