产地 | 山东 |
---|---|
动力类型 | 机械传动 |
加工精度 | 高精度 |
类别 | 卧式 |
主电机功率 | 15kw |
执行质量标准 | 国标 |
品牌 | 山东汉鼎 |
型号 | CK61125 |
加工定制 | 否 |

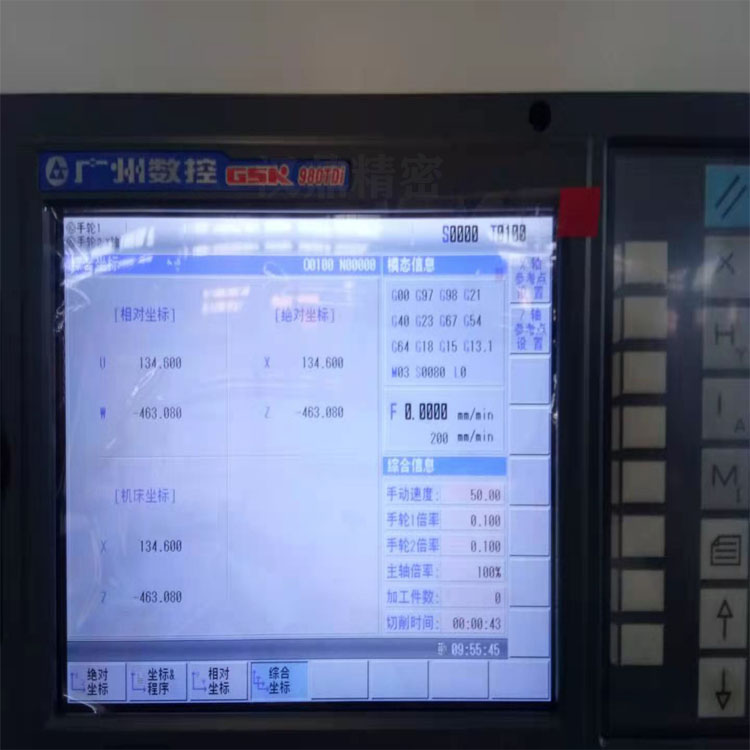

1、 本机床是一款高速度、高精度、高可靠性的数控机床。床座、床身、床头箱等主要构件均采用高强度材料铸造而成,确保机床长期使用的稳定性。
2、 采用整体床身结构,机床的位置精度高,排屑流畅、适合高速高精加工。
3、 高速高精高刚性主轴,变频主轴电机。主轴在恒温室内组装,组装后经连续72小时恒温跑合,上机后再经连续72小时试运转,确保高精性能的可靠。

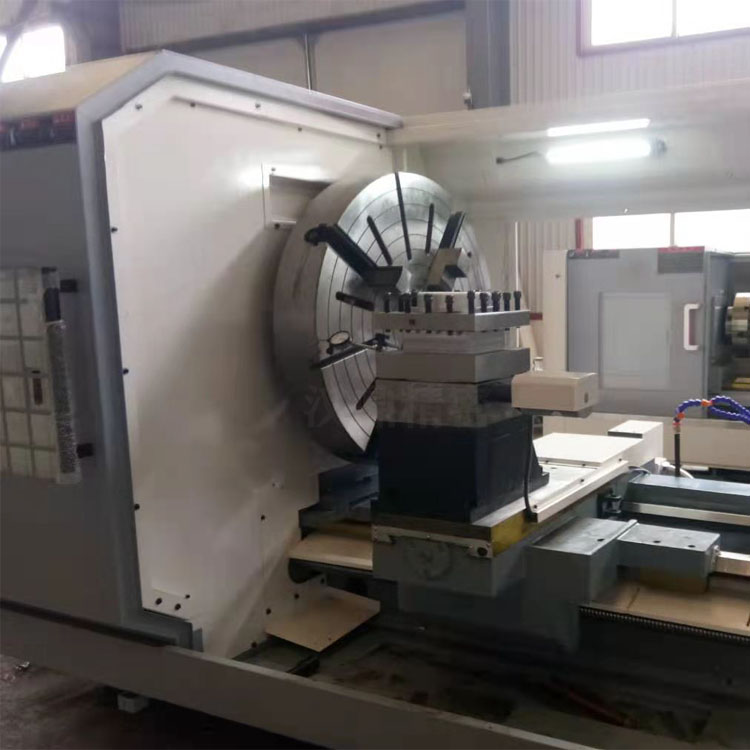

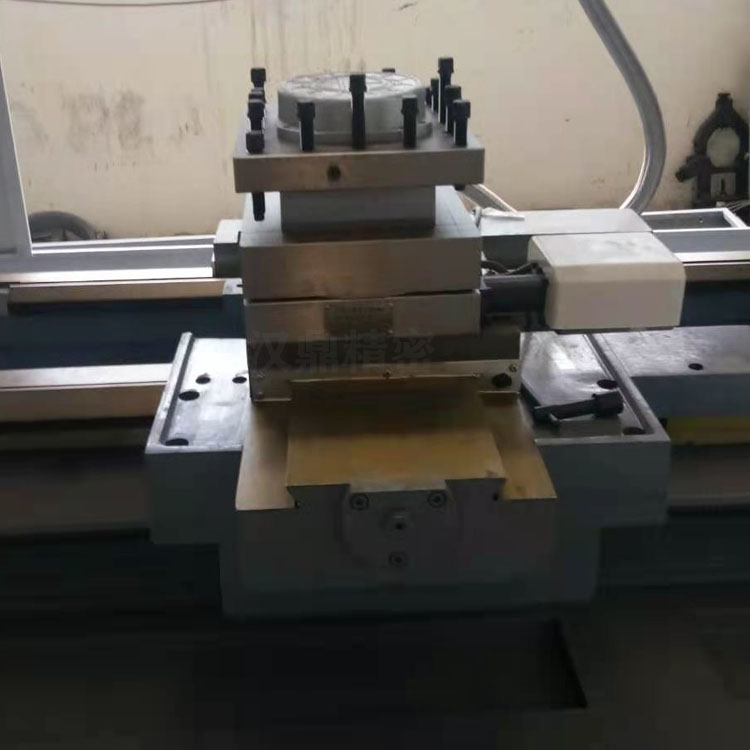

4、 选用4工位立式电动刀架方式,换刀速度快,定位精度高。
5、 X、Z方向进给采用精密滚珠丝杠,伺服电机通过大扭矩低惯量进口弹性联轴器与丝杠直联,丝杠支承采用预拉伸结构,能传动背隙并预先补偿机床长时间运转中热变形对精度的影响,确保定位精度和重复定位精度;采用先进的集中自动润滑装置,定时、定量的自动间歇式润滑,工作稳定可靠。

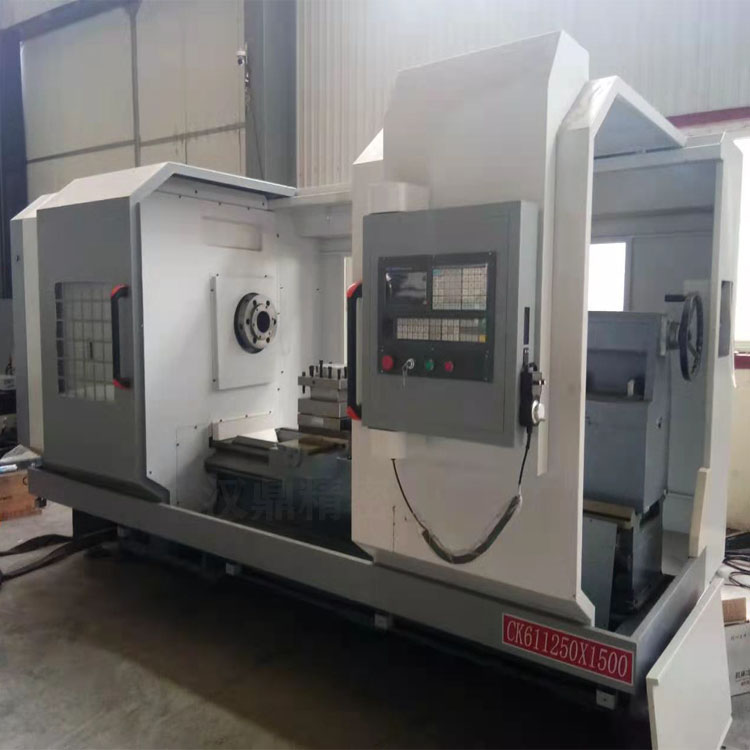

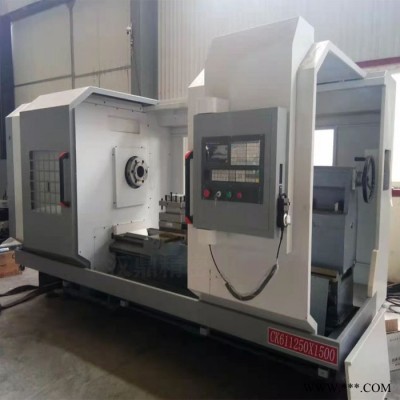

6、 机床防护采用全防护设计,宜人性强,美观独特,防水防屑可靠,维护方便。
车床型号 | CW61125L |
床身上Z大工件回转直径 | ф1250mm |
刀架上Z大工件回转直径 | ф850mm |
加工工件长度 | 3000mm |
床身导轨宽度 | 755mm |
两项尖允许支承Z大工件重量 | 5000kg-8000kg |
主轴主轴中心距床身高 | 625mm |
主轴孔直径 | ф130mm |
主轴端部代号 | A2-15 |
主轴孔前端锥度和锥度 | 公制140mm 1:20 |
主轴转速级数 | 机械四档(变频无级调速) |
主轴转速范围 | 5-400r/min |

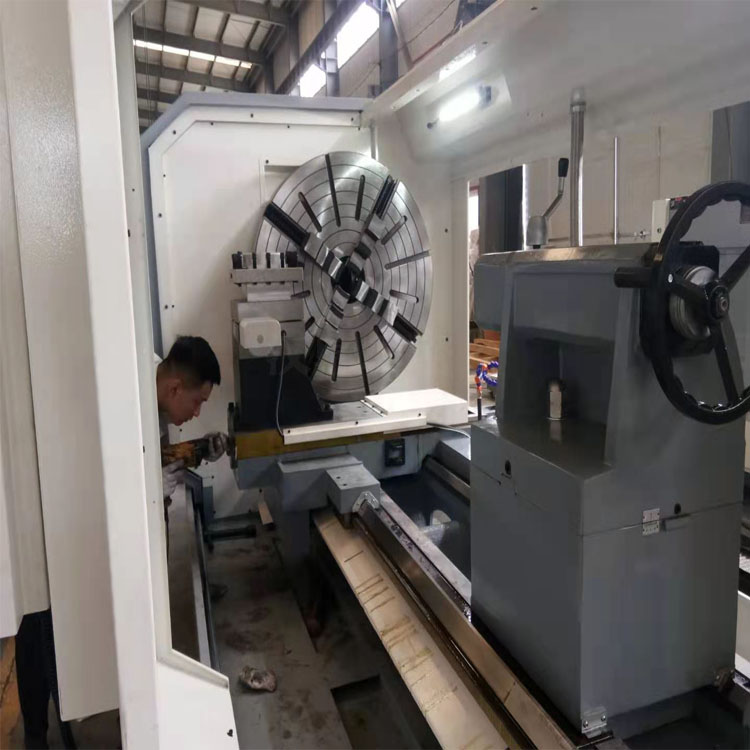

卡盘(手动) (标准配置) | 四爪单动ф1000mm |
主电机型号及功率 | SEW 22Kw |
进给量种数(纵向、横向、上刀架) | 56种 |
纵向进给量范围 | 0.1~12mm/r |
横向进给量范围 | 0.05~6mm/r |
上刀架进给量范围 | 0.025~3mm/r |
公制螺纹有效种数、范围 | 44 1~120 |
英制螺纹有效种数、范围 | 30 28~3/8牙/英寸 |
模数螺纹有效种数、范围 | 46 0.5~60 |
径节螺纹有效种数、范围 | 25 1~55 |
主轴中心线到刀具支承面的垂直距离 | 48 |
刀具截面尺寸 | 45×45 |
刀架的回转角度 | ±90° |
下刀架的Z大横向行程 | 720 |
上刀架的Z大行程 | 300 |
床鞍快速移动速度 | 3740mm/min |
下刀架快速移动速度 | 1870mm/min |
上刀架快速移动速度 | 935mm/min |

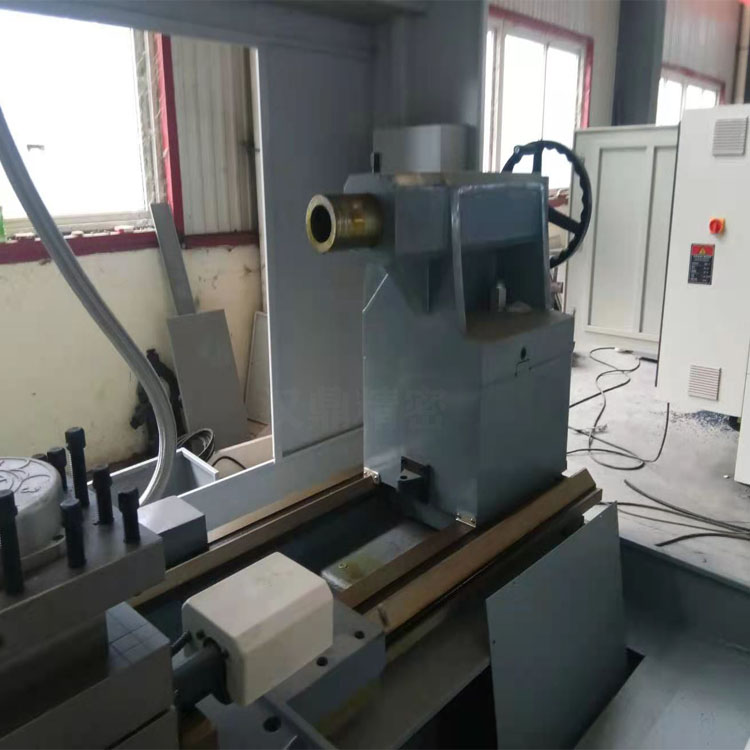

套筒的直径和行程 | φ140 300 |
尾座套筒的锥度 | 1:20 公制80 |
主电机型号及功率 | SEW 22Kw |
冷却泵型号及功率 | JCD-24 0.15Kw |
机床轮廓(长X宽X高) | 5400x2100X2150 |
机床重量(CW61125L*3000mm) | 8000kg |
