产地 | 山东 |
---|---|
动力类型 | 机械传动 |
加工精度 | 高精度 |
类别 | 卧式 |
主电机功率 | 7.5kw |
执行质量标准 | 国标 |
品牌 | 山东汉鼎 |
型号 | CK6150 |
加工定制 | 否 |
质量认证 | CCC |
1.机床床头箱与床身.尾座.托板等各结合面之间手工刮研,整机采用激光干涉仪进行检测,有效的保证Z轴.X轴的定位精度,重复定位精度,反向间隙及机床的稳定性。
2.机床采用高强度铸铁,添加了铜及铬特殊材料,床身导轨宽度400mm,床身导轨淬火深度达到4mm,有效的提高了机床耐磨性及稳定性。
3.机床采用日本河谷集中润滑,床头箱润滑采用台湾宝腾摆线泵进行循环强制润滑,针对南方炎热天气,保证了床头箱的清洁度及散热特点,有效的延长了轴承及齿轮的使用寿命。
4.机床主轴采用哈尔滨轴承,机床齿轮采用精密磨削,有效提高了齿轮硬度,降低了机床噪音。
5.机床采用北方滚珠丝杠,Z轴滚珠丝杠,X轴滚珠丝杠采用拉伸结构,提高了对工件加工外圆及内孔尺寸的准确性。

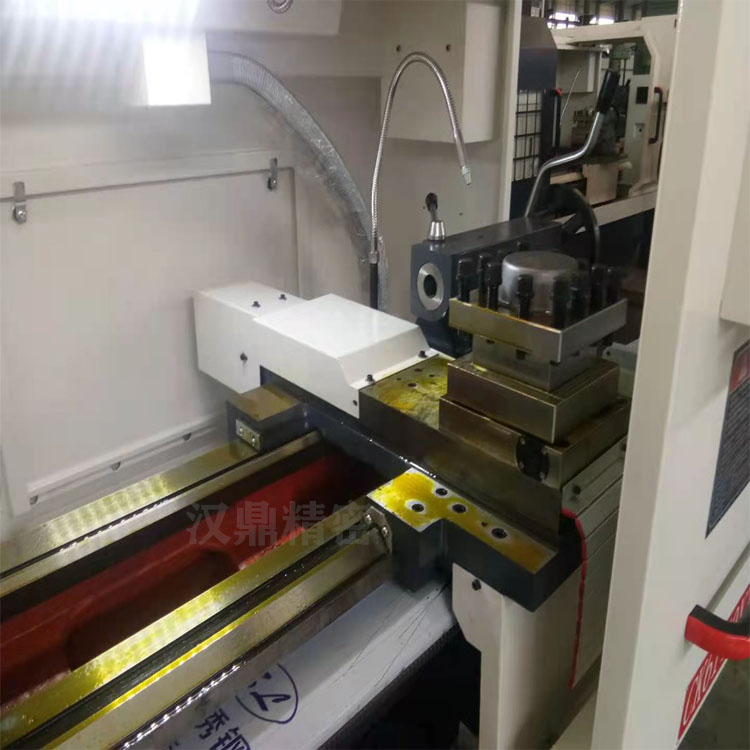

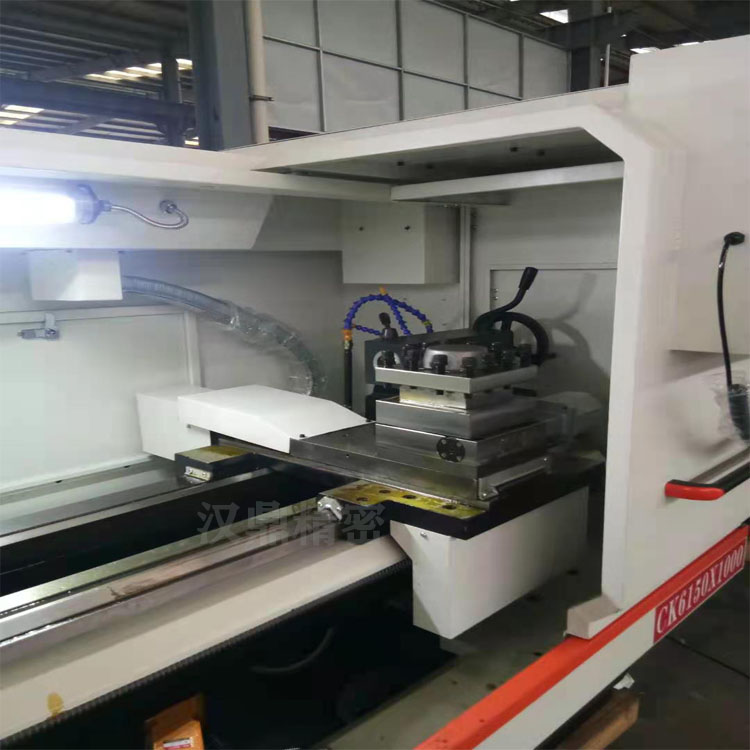

6.机床采用国产名牌四工位免抬电动刀架。可选配六工位电动刀架。
7.主轴箱齿轮使用全磨齿,加入40Cr材料,精度高。
床身最大回转直径 | mm | Φ500 |
拖板最大回转直径 | mm | Ф280 |
最大加工长度 | mm | 850 |
X/Z轴最大行程 | mm | 300/1050 |
X/Z 轴最小位移单位 | mm | 0.001 |
主轴通孔直径 | mm | Ф52 |
主轴内孔锥度 |
| MT6 |
主轴级数 |
| 齿轮两档 |
主轴极限转速 | rpm | L:70-560 H:200-1600 |

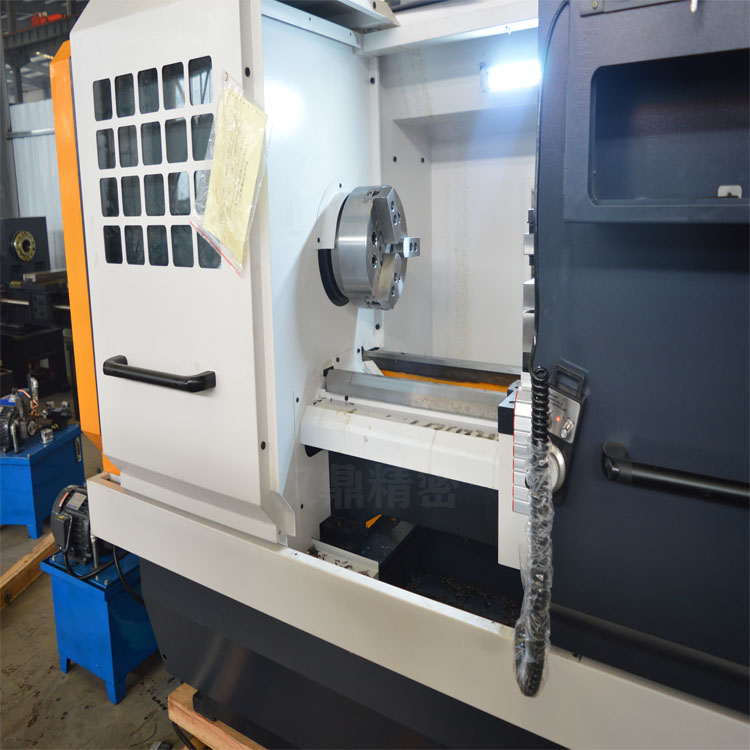

工件夹紧方式 | mm | 手动卡盘K11-250 |
刀架型式 |
| 4工位电动刀架 |
尾座型式 |
| 有 |
尾座套筒直径 | mm | Φ75 |
尾座套筒行程 | mm | 140 |
尾座锥孔 |
| 莫氏5# |
机床净重 | kg | 2000 |
机床外型尺寸 (长×宽×高) | mm | 2500×1500×1690 |
