产地 | 山东 |
---|---|
动力类型 | 机械传动 |
加工精度 | 高精度 |
类别 | 卧式 |
主电机功率 | 7.5kw |
执行质量标准 | 国标 |
品牌 | 山东汉鼎 |
型号 | CK6150 |
加工定制 | 否 |

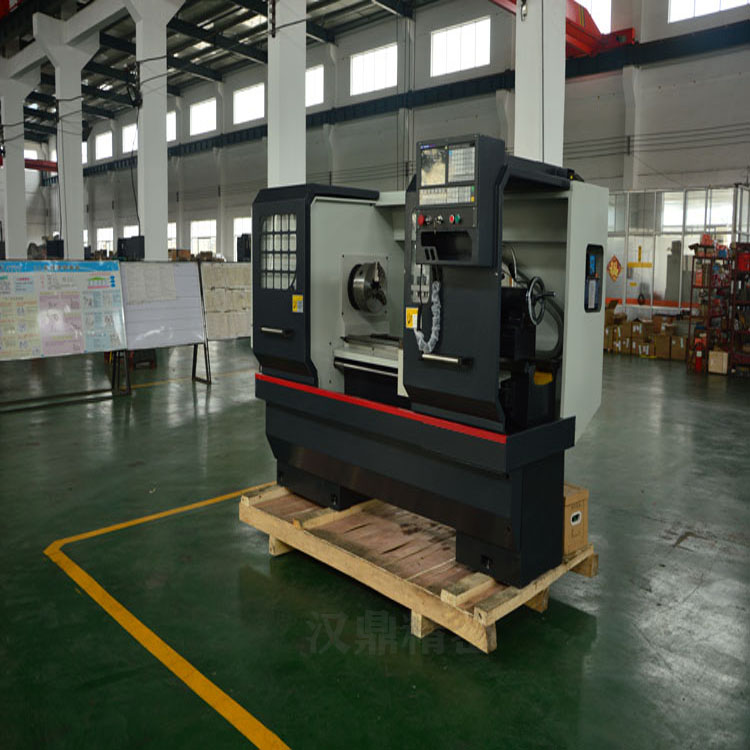

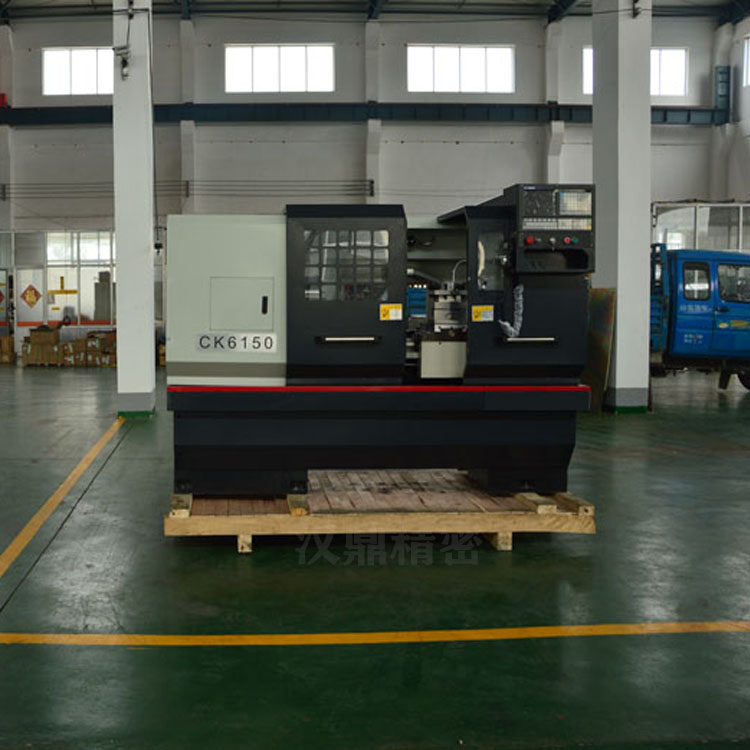

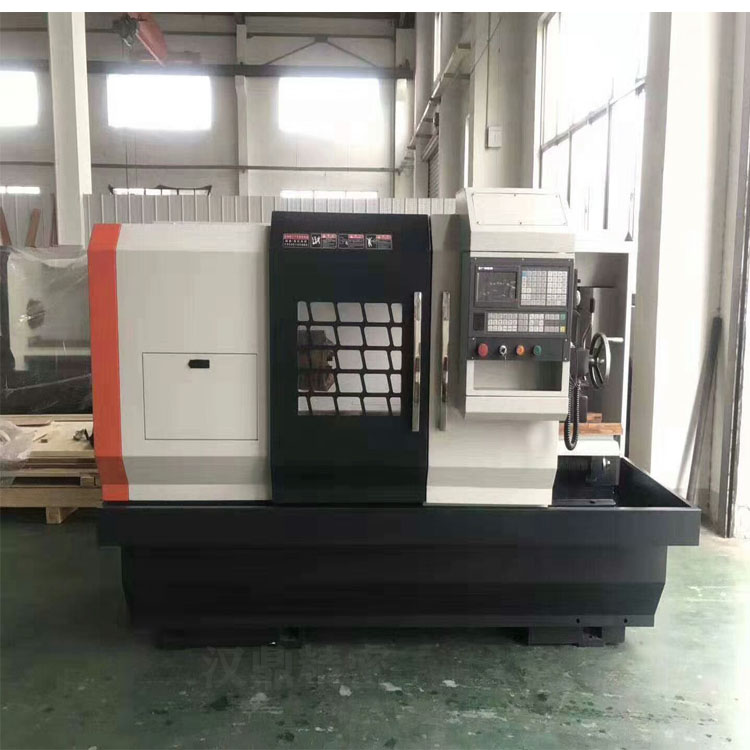

CK6150系列数控卧式车床具有精度高、功率大、刚性高、等特点,其主要部件和结构均经过优化设计,是加工轴、盘、套、特形面及螺杆类工件的S选设备。

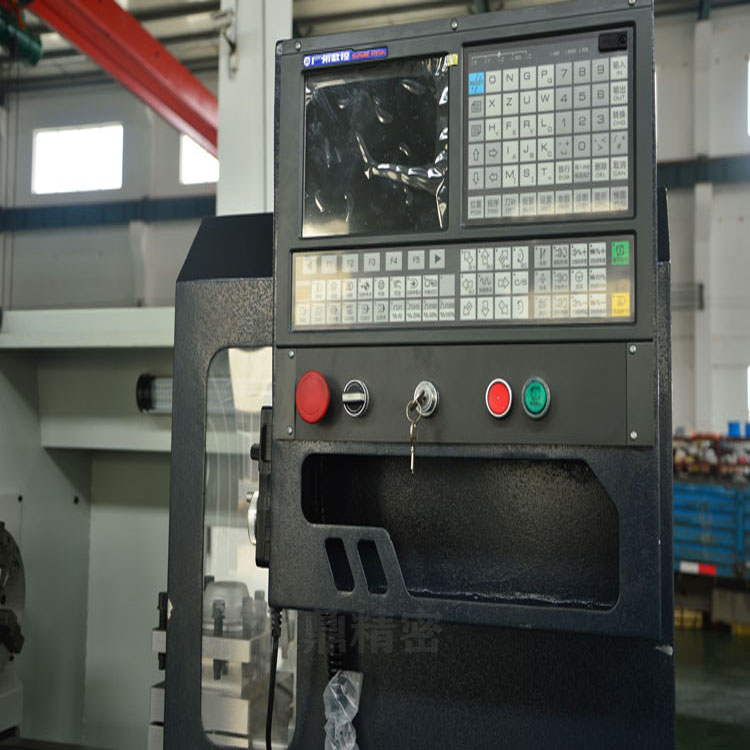

广数数控系统和全数字交流伺服系统,X、Z轴均采用半闭环控制,滚珠丝杠副采用C3级精密滚珠丝杠,电气元器件均采用进口或国产知名品牌,符合CE或国内3C认证。

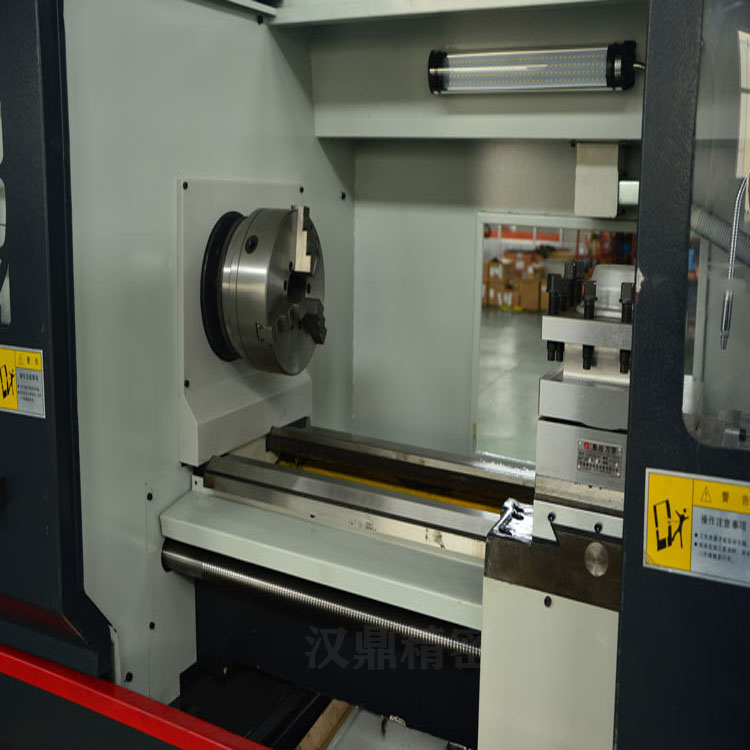

机床配置国内知名品牌立式四工位数控刀架,可选配六工位或八工位卧式电动刀架,刀架具有定位精度高,强度高,抗震性能好等特点。
机床出厂前严格按照检验程序对机床进行检验,每台机床均采用激光干涉仪检测X,Z轴定位精度和重复定位精度,保证机床的精度稳定和可靠
选配系统(广数,凯恩帝,发那科,西门子),选配气动和液压卡盘,多工位刀架,主轴伺服驱动,机械变速或无极调速,按需定制
技术参数 | Specifications | Unit | CK6150 |
床身上Z大回转直径 | Max.Swing over bed | mm | 500mm |
拖板上Z大回转直径 | Max.Swing over cross slide | mm | 280mm |
Z大工件长度 | Maximum length of workpiece | mm | 750、1000、1500/2000mm |
主轴通孔 | Spindle hole | mm | 52/82mm |
主轴端部 | Spindle nose | | ISO-C6 |
主轴锥度 | Spindle tap | | MT6 |
主轴转速 | Spindle speeds(Number) | rpm | 低100-500 高500-1800 /选配90-1800rpm (无级变速) |
Z轴行程 | Z-axis stroke | mm | 750mm、1000mm、1500mm、2000mm |
X轴行程 | X-axis stroke | mm | 230mm |
快移速度 | rapid moving speed(m/min) | m/min | 3/6 |
X/ZZ小输入 | X/Z min input(mm) | mm | 0.001mm |
尾座套筒直径 | Dia.Of tailstock sleeve | mm | 4 |
尾座套筒锥度 | Taper of tailstock sleeve | | 25*25mm2 |
尾座套筒行程 | Travel of tailstock sleeve | Mm | 2s |
刀具数量 | Tool number | | 75mm |
刀杆截面 | Tool body size | mm | MT5 |
换刀时间 | Knife tool change time | | 140mm |
重复定位精度 | Repeat positioning accuracy | mm | 0.01mm |
主电机功率 | Main motor power | kW | 5.5/7.5KW |
尺寸750mm | Overall dismensions for 750mm | Mm | 2200×1500×1600 |
尺寸1000mm | Overall dismensions for 1000mm | Mm | 2450×1500×1600 |
尺寸1500mm | Overall dismensions for 1500mm | Mm | 2950×1500×1600 |
尺寸2000mm | Overall dismensions for 2000mm | Mm | 3450×1500×1600 |
重量750mm | Weight for 750mm | Kg | 1900 |
重量1000mm | Weight for 1000mm | Kg | 2000 |
重量1500mm | Weight for 1500mm | Kg | 2200 |
重量2000mm | Weight for 2000mm | Kg | 2400 |
