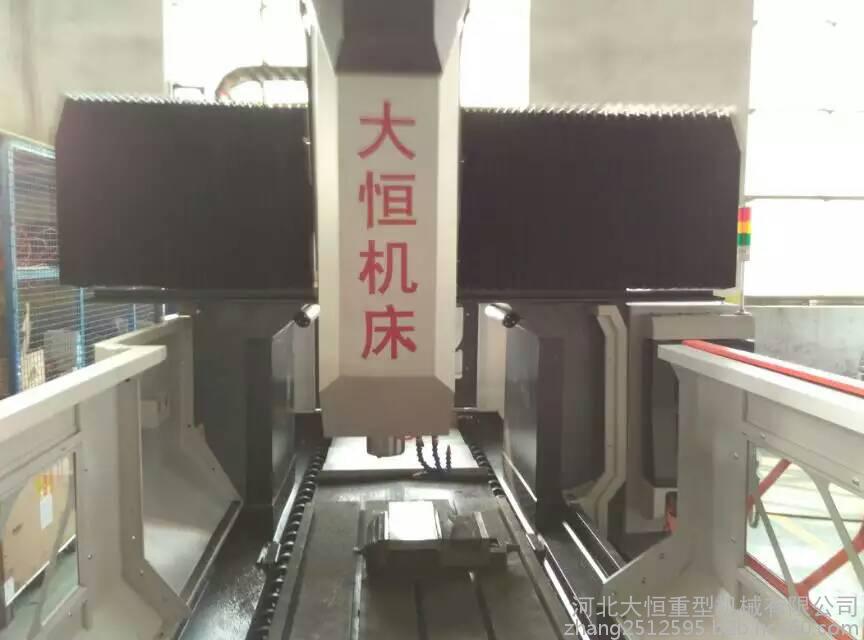

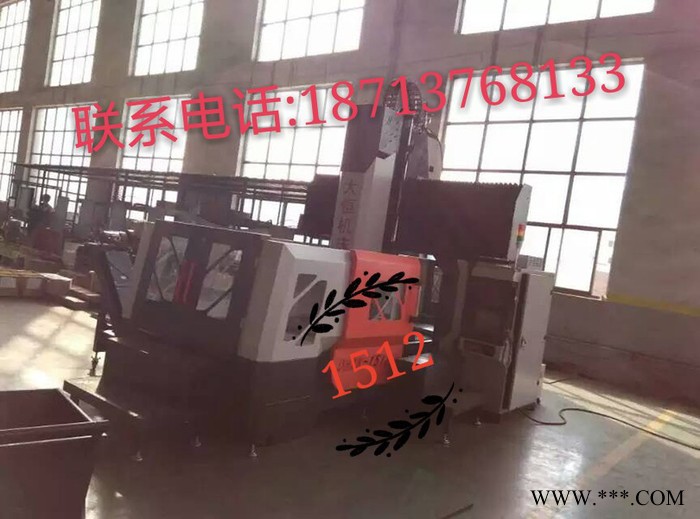

大恒机床DHXK1512数控铣床
产品: 浏览次数:903大恒机床DHXK1512数控铣床
产品类型: 全新
工作台尺寸: 1500*900
控制形式: 数控
单价: 275000.00元/台
最小起订量: 1 台
供货总量: 10 台
发货期限: 自买家付款之日起 60 天内发货
有效期至: 长期有效
最后更新: 2021-08-19 23:16

详细信息
产品类型 全新
工作台尺寸 1500*900
控制形式 数控
类型 龙门铣床
适用范围 模具等
重量 10-100
主电机功率 15、18.5
主轴转速范围 6000
是否库存
作用对象 五金
适用行业 通用
布局形式 卧式
作用对象材质 金属
品牌 大恒机床
型号 DHXK1512
主轴锥孔锥度 ISO7:24
T型槽数目 5.0

数控龙门铣床1512   可以根据客户的要求订做

数控龙门铣床的结构特点:固定式床身、工作台移动;主轴箱随溜板上下移动;亦可沿横梁左右移动实现三轴联动;配置15kW主铣头。机床具有铣削、镗削、钻削、锪孔、攻丝等功能,适用于机械、钢铁、能源、汽车、航空航天、兵器、船舶等行业的大、中型零件的加工。配备附件铣头后可实现工件的一次装夹,安装直角铣头可五面加工,一机多用,提高了工件的加工效率。

X轴行程

mm

1700

Y轴行程

mm

1400

Z轴行程

mm

900

龙门跨距

mm

1200

主轴端面至工作台距离

mm

150-1050

工作台面积

mm

1500×900

承重

T

3

T型槽数量

No.

5

T型槽尺寸/间距

mm

22/160

驱动方式



直连式

主轴转速

rpm

6000

主电机功率

kW

15

主轴扭矩

N.m

120

主轴锥度及规格



ISO7:24NO50

拉钉规格



P50T-2-MAS403-45°

主轴直径

mm

190

X、Y、Z快移速度

m/min

12/12/8

X、Y、Z伺服电机功率

kW

4.7

X、Y、Z伺服电机扭矩

N.m

23/18/23

X、Y、Z伺服电机转速

rpm

2500

X、Y、Z轴丝杠直径

mm

Φ50/Φ50/Φ50

进给速度

mm/min

6000

***小步进当量

mm

0.001

机床外形尺寸

mm

3500*3000*6000

数控系统

新代

11A

机床主要结构特点:

Y轴:工作台沿固定床身导轨纵向往复运动。

Y轴传动:采用交流伺服电机传动滚珠丝杠传动,带动工作台运动,实现X轴直线运动。

导轨形式:2条45滚柱直线导轨。

X轴:铣头溜板沿横梁导轨往复运动。

X轴传动:采用交流伺服电机传动滚珠丝杠传动。

导轨形式:2条45滚柱直线导轨。

Z轴:铣头滑枕沿溜板导轨垂直往复经给运动。

Z轴传动:采用交流变频电机通过滚珠丝杠带动主轴箱上下进给运动,并加双杠配重

导轨形式:T型滑枕。

大件:

机床大件包括床身、工作台、立柱横梁整体铸造、铣头溜板、铣头滑枕、铣头。

机床大件均采用树脂砂造型、高强度优质铸铁件。大件毛坯经热时效处理粗加工二次回火,以消除内应力;粗加工后进行充分的时效处理,以消除加工残余应力;精加工在数控龙门镗铣床上采用自由装夹的方式进行高速轻切削,使机床具有良好的刚性和精度保持性。

主镗铣头:

主铣头采用台湾主轴,带自动拉刀,同步轮结构。

润滑系统:



润滑部位

名称

容量

润滑油粘度

备注

恒温系统

主轴组冷却

气冷







集中润滑系统

三轴丝杠润滑及线轨、滑动导轨

导轨油

4L

ISO VG68

根据机床设置的油位报警信号供给

推荐品牌(任选)

SHELL(壳牌)牌号为:SHELL TONNA T68

长城牌号为:L-G68导轨油

平衡汽缸

黄油





机床安全、防护装置:

采用标准《GB15760-2004 金属切削机床、安全防护通用技术条件》。

机床的X、Y、Z三轴传动系统中,均设电气软限位、回零及机械限位多项安全控制装置,保持机床在安全可靠的状态下进行工作,保证操作人员正常工作的安全。

床身和拖板采用不锈铁板护罩防护。

配置工作照明灯、标高指示灯。

机床电气部分:

控制装置的工作电源:

工作电源:三相交流380V,电压范围360V~430V;50HZ±2% 。若电源波动较大,建议用户配置自动交流稳压装置。

环境温度:5℃~45℃。

相对湿度:≤80%

周围空气:在有浓度较高的导电尘埃、灰尘、切削油剂、有机溶剂等环境中,机床控制电柜需要置于洁净的恒温房内。

电器配置:进给采用武汉华大电机,主轴采用北京超同步。系统:台湾新代11A

预验收在河北大恒重型机械有限公司进行,终验收在用户厂进行,由河北大恒重型机械有限安装调试 。交货时间:预付款到账后90天内发货 。发货方式:卖方汽运到买方指定地点。

售后服务

 首先感谢您对大恒机床的信任和支持,为了让您得到更好的售后服务,同时维护您的权益,我们特制定如下承诺:

 1 、电话咨询服务

您对设备的使用方法、异常现象、特殊需求等有任何疑问请拔打我们的热线咨询电话。

亦可书面咨询, 传真:0317-8036636;

同时提供热线服务:18713768133 联系人:孟小姐

***快的响应时间, 是我们对客户的基本承诺!

 2 、产品保修

大恒机床所有产品机械部分保修期为一年,电气部分保修为半年。包修期限内,为用户提供免费服务;包修期限外,按照大恒公司统一的收费,绝不乱收取费用

标准为用户提供有偿服务。

 3 、包修凭证:

在保修期限的大恒产品出现故障,根据用户收到货物时间计算

 4、 我公司产品除上门提货外均用物流公司发货,需要用户自己持本人证件提货。用户提货时需检查机床外观,附件有无损坏,遗失,如有以上情况,请不要签单立即电话与我联系。如签收就等于对机床的外观,附件没有异议。
