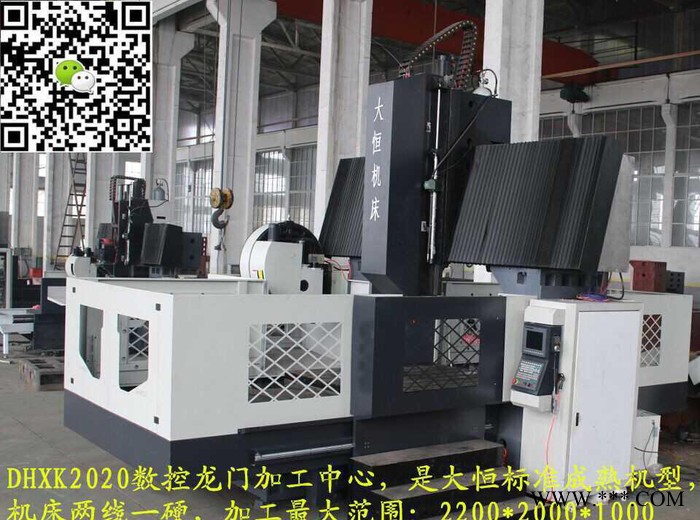

数控龙门铣床 龙门光机-DHXK2020标准机型
产品: 浏览次数:1037数控龙门铣床 龙门光机-DHXK2020标准机型
T型槽数目: 7
控制形式: 数控
单价: 450000.00元/部
最小起订量: 5 部
供货总量: 10 部
发货期限: 自买家付款之日起 天内发货
有效期至: 长期有效
最后更新: 2021-08-20 00:19

详细信息
T型槽数目 7
控制形式 数控
布局形式 立式
作用对象 板材
作用对象材质 金属
适用范围 通用
适用行业 通用
产品类型 全新
是否库存
售后服务 终生
类型 龙门铣床
重量 20000(kg)
主电机功率 18.5(kw)
主轴转速范围 6000(rpm)
工作台尺寸 2000*1600(mm)
主轴锥孔锥度 ISO No.50
品牌 大恒机床
型号 DHXK2020

一、 产品简介:

DHXK2020数控龙门铣床的结构特点:固定式床身、工作台移动;主轴箱随溜板上下移动;亦可沿横梁左右移动实现三轴联动;配置7.5kW主镗铣头。机床具有铣削、镗削、钻削、锪孔等功能,适用于机械、钢铁、能源、汽车、航空航天、兵器、船舶等行业的大、中型零件的加工。配备附件铣头后可实现工件的一次装夹,安装直角铣头可五面加工,一机多用,提高了工件的加工质量和生产效率。该机床由台湾新代11A,系统CNC数控控制。

为保证机床性能与可靠性, 我公司在该机床上大量采用高品质的配套件:

轴承采用NSK精密高品质轴承

电机采用华大电机

丝杆采用台湾滚珠丝杠

滑台和工作台导轨采用美国聚乙烯耐磨贴塑。

二、 机床主要技术参数:

1. 机床主参数:

工作台尺寸(宽×长)1600 mm*2000mm

上下行程800 mm

T型槽宽22 mm

T型槽间距160 mm

2. 加工范围参数:

工作台行程2200mm

两立柱间距2000 mm

主轴箱上下进给800 mm

加工**大高度1000mm

3. 主铣头参数:

主轴电机功率(S1/S6-60%)18.5kW

主轴转速范围6000 r/min

主轴输出转矩(S1/S6-60%)500 Nm

主轴锥孔ISO No.50

4. 整机参数:

机床电气总容量40 KVA

机床重量约23000 Kg

机床外形尺寸(长×宽×高)约6000mm×3600mm×3200 mm

三、 机床主要结构特点:

1. Y轴:工作台沿固定床身导轨纵向往复运动。

Y轴传动:采用交流伺服电机传动滚珠丝杠传动,带动工作台运动,实现X轴直线运动。

导轨形式:四条55型滚柱直线导轨,每条安装4个滑块。

2. X轴:铣头溜板沿横梁导轨往复运动。

X轴传动:采用交流伺服电机传动滚珠丝杠传动。

导轨形式:两条55型滚柱直线导轨。

3. Z轴:铣头滑枕沿溜板导轨垂直往复进给运动。

Z轴传动:采用交流变频电机通过滚珠丝杠带动主轴箱上下进给运动,并加双杠配重 (配重由买方提供)

导轨形式:贴塑滑动复合导轨。

4. 大件:

数控龙门铣床大件包括床身、工作台、立柱、、横梁、铣头溜板、铣头滑枕、铣头。

机床大件均采用树脂砂造型、高强度**铸铁件。大件毛坯经热时效处理粗加工二次回火,以消除内应力;粗加工后进行充分的时效处理,以消除加工残余应力;精加工在数控龙门镗铣床上采用自由装夹的方式进行高速轻切削,使机床具有良好的刚性和精度保持性。

DHXK2020数控龙门铣床是大恒公司的标准机型,该机型市场应用广泛,经济实用,倍受用户欢迎!
