| 产地 | 河北 |
|---|---|
| 产品类型 | 全新 |
| 控制形式 | 数控 |
| 类型 | 龙门铣床 |
| 认证 | ISO9002 |
| 重量 | 000 |
| 执行质量标准 | 行标 |
| 是否库存 | 是 |
| 作用对象 | 通用 |
| 适用行业 | 通用 |
| 布局形式 | 龙门式 |
| 作用对象材质 | 通用 |
| 品牌 | 大恒机床 |
| 型号 | DHXK6032 |
| 主轴锥孔锥度 | 00000 |
| T型槽数目 | 15 |

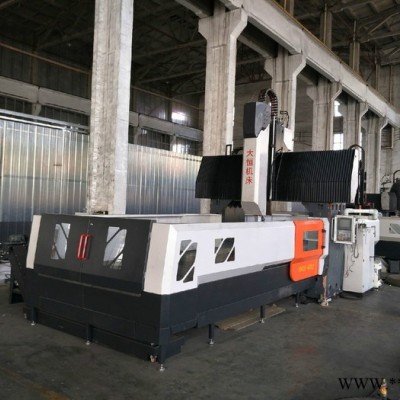

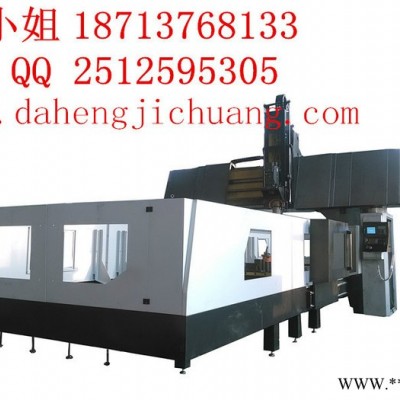

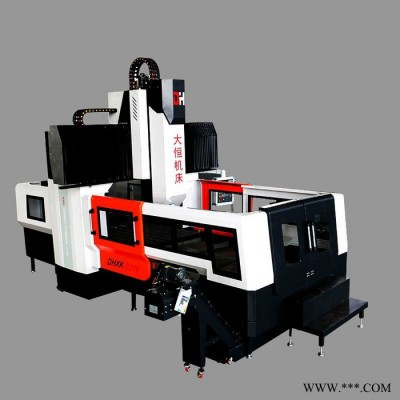

数控龙门铣床的结构特点：固定式床身、龙门移动；主轴箱随溜板上下移动；亦可沿横梁左右移动实现三轴联动；配置22kW主镗铣头。机床具有铣削、镗削、钻削、锪孔、攻丝等功能，适用于机械、钢铁、能源、汽车、航空航天、兵器、船舶等行业的大、中型零件的加工。配备附件铣头后可实现工件的一次装夹，安装直角铣头可五面加工，一机多用，提高了工件的。
二．主要技术参数和配置清单如下：
| 序号 | 名称 | 品牌 | 备注 |
| 1 | 刀库 | 无 | 无 |
| 2 | 铸件毛坯 | 河北大恒 | 两次回火处理 |
| 3 | 进给电机 |
| 4个 |
| 4 | 主电机 | 22KW | CTB（北京超同步） |
| 5 | 系统 |
|
|
| 6 | 外防护罩 | 沧州盐山 | 含外防护，床身导轨不锈铁防护，加水槽，横梁风琴式防护 |
| 7 | 丝杠 | 日本THK | 5010，C3级、双头螺帽 |
| 8 | 轴承 | 台湾健春 | 等级P4 |
| 9 | 贴塑 | 无 | 无 |
| 10 | 油漆 | 晨虹 |
|
| 11 | 电器柜加安装 |
| 操作面板分开 |
| 12 | 粗加工 |
| 第二次回火 |
| 13 | 主轴箱导轨用硬轨 |
| 淬火研磨 |
| 14 | 装配 |
| 装配温度10摄氏度以上 |
| 15 | 润滑泵 |
| 中央集润滑系统控制 |
| 16 | 垫铁和螺栓 | 交河 | 每台一套，供方提供 |
| 17 | 主轴 | 台湾键椿 | BT50,190 |
| 18 | 拖链 | 盐山 |
|
| 19 | 小件 | 无 | 无 |
| 20 | 安装调试 |
| 供方负责机床精度调试安装 |
| 21 | 主轴箱配重 |
| 氮气平衡 |
| 序号 | 项目 | 主要参数 | |
| 1 | X轴行程 | mm | 6200 |
| 2 | Y轴行程 | mm | 3400 |
| 3 | Z轴行程 | mm | 1100 |
| 4 | 龙门跨距 | mm | 3200 |
| 5 | 主轴端面至工作台距离 | mm | 200-1200 |
| 6 | 工作台面积 | mm | 6000*2800 |
| 7 | 机床净重 | T |
|
| 8 | T型槽数量 |
| 13 |
| 9 | T型槽尺寸/间距 | mm | 22/200 |
| 10 | 主轴驱动方式 |
| 皮带传动 |
| 11 | 主轴转速 | rpm | 6000 |
| 12 | 主电机功率 | kW | 22 |
| 13 | 主轴扭矩 | N.m | 140 |
| 14 | 主轴锥度及规格 |
| ISO7:24NO50 |
| 15 | 拉钉规格 |
| P50T-2-MAS403 |
| 16 | 主轴直径 | mm | Φ190 |
| 17 | X、Y、Z快移速度 | m/min | 10/10/10 |
| 18 | X、Y、Z伺服电机功率 | kW | 5.5 |
| 19 | X、Y、Z伺服电机扭矩 | N.m | 27 |
| 20 | X、Y、Z伺服电机转速 | rpm | 2500 |
| 21 | X、Y、Z轴丝杠直径 | mm | Φ50两根/Φ50/Φ50 |
| 22 | 进给速度 | mm/min | 6000 |
| 23 | 最小步进当量 | mm | 0.01 |
| 24 | 线轨 | X/Y/Z | 55/55/55 |
| 25 | 数控系统 | 无 |
|
三、机床主要结构特点：
1.）X轴：横梁沿固定床身导轨纵向往复运动。
X轴传动：采用交流伺服电机传动滚珠丝杠传动，带动立柱横梁运动，实现X轴直线运动。双驱动结构
导轨形式：4条55滚柱直线导轨（每边2条）,生产厂家台湾银泰P级精度。
2.）Y轴：铣头溜板沿横梁导轨往复运动。
X轴传动：采用交流伺服电机传动滚珠丝杠传动。
导轨形式：2条55滚柱直线导轨，生产厂家台湾银泰P级精度。
3.）Z轴：铣头滑枕沿溜板导轨垂直往复经给运动。
Z轴传动：采用交流伺服电机通过滚珠丝杠带动主轴箱上下进给运动，并加氮气平衡系统
导轨形式：贴塑复合导轨，导轨淬火研磨。
