| 产地 | 河北 |
|---|---|
| 控制方式 | 数控 |
| 类别 | 铣床 |
| 适用范围 | 通用 |
| 新旧程度 | 全新 |
| 重量 | 45000 |
| 执行质量标准 | 行标 |
| 是否库存 | 否 |
| 作用对象 | 板材 |
| 适用行业 | 通用 |
| 布局形式 | 立式 |
| 作用对象材质 | 金属 |
| 品牌 | 精科大恒 |
| 型号 | DHXK2804 |
| 主轴锥孔锥度 | BT50 |
| T型槽数目 | 11 |
| 质量认证 | ISO9001-2000 |

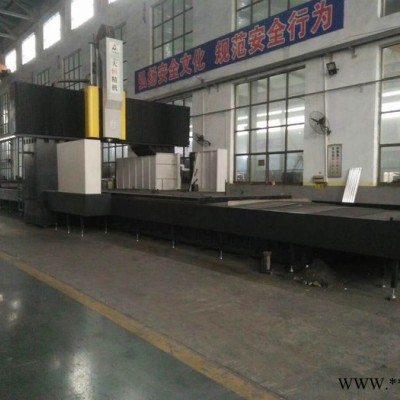

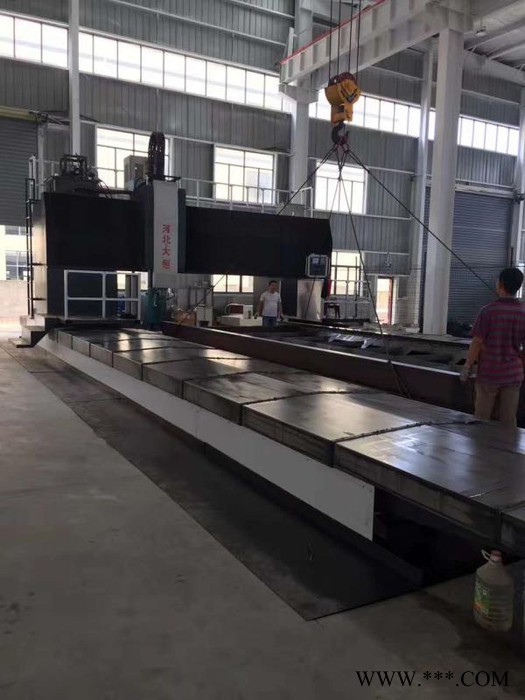

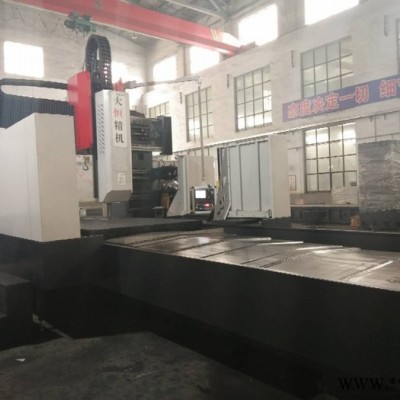

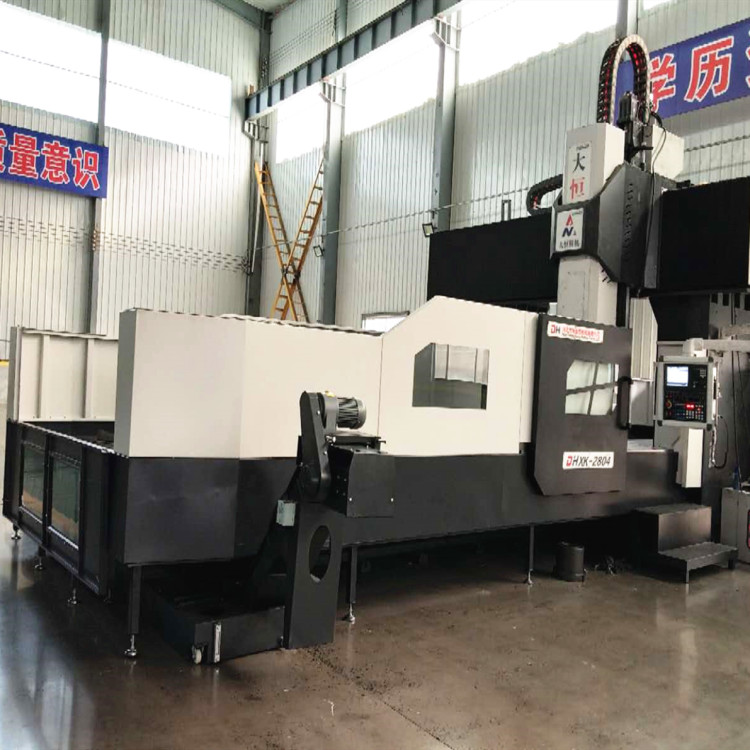

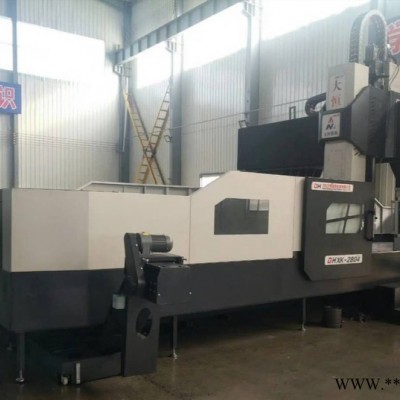

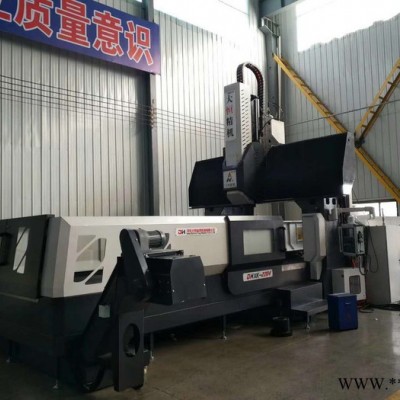

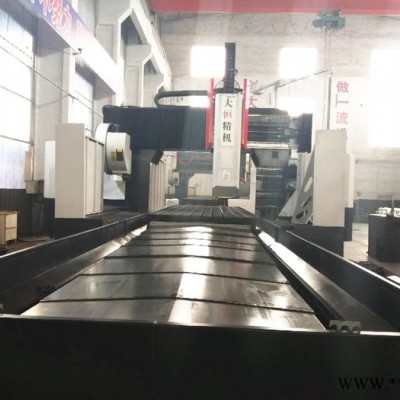

精科大恒4米 数控龙门铣床 标准配置及报价
精科大恒数控龙门铣床专业生产厂家，大恒产品厂家直销、技术成熟、规格齐全，高性能、高转速、低耗能、低利润价格。以客户需求为向导开发设计产品，采用一级品牌供应商提供的核心部件及零部件，以严谨的生产及品管流程制造质量稳定可靠数控龙门铣床、数控龙门加工中心、龙门光机等系列产品。
DHXK2804数控龙门铣床结构特点优势：
1、数控龙门铣床底座、工作台、立柱、横梁、滑座、主轴箱等主要基础件采用HT300铸铁，箱体式结构，紧凑而合理的对称式筋结构保证了基础件的高刚性和抗弯减震性能；基础件采用树脂砂造型并经过充分的时效处理，为机床长期使用性能的稳定性提供了保障。
2 、数控龙门铣床X,Y,Z向导轨均为日本重在直线滚动直线导轨，具有速度快、高刚性、低摩擦、低噪音、低温升变化等特性；X向为两根嫌贵；Y向导轨采用阶梯式平行结构，兼顾两导轨的垂直及水平两方向的跨距，具有受力均匀、高刚性、抗弯抗扭等优点
3、 数控龙门铣床主轴箱左右两侧各有一个平衡油缸，通过气液转换装置实现自动同步平衡，无需外接动力源，保证主轴箱运动顺畅、稳定。Z向驱动电动机具有失电制动装置；
4、 数控龙门铣床X,Y,Z三个方向进给采用高刚性得外循环插管式双螺母顶压P3级大导程滚柱丝杆，进给速度高；驱动电机通过弹性联轴器与丝杆直连，进给伺服电机直接将动力传递给高精度滚珠丝杆，无背隙，保证机床的定位精度和同步。
5、 数控龙门铣床采用台湾专业厂家生产的高速、高精度、高刚性重载主轴单元，轴向和京香承载能力强。
6、 数控龙门铣床X ,Y 方向导轨、丝杆都采用防护装置，保证丝杆及导轨的清洁，确保机床的传动及运动精度和寿命。
7、数控龙门铣床 机床外防护采用简易实用的防护结构设计，操作方便、灵活可靠。；
机床操作系统采用人体工程学原理，操作箱独立设计，可自身旋转，操作方便。
DHXK2804数控龙门铣床参数配置：
| 序号 | 项目 | 主要参数 | |
| 1 | X轴行程 | mm | 4200 |
| 2 | Y轴行程 | mm | 2800 |
| 3 | Z轴行程 | mm | 1000 |
| 4 | 龙门跨距 | mm | 2800 |
| 5 | 主轴端面至工作台距离 | mm | 200-1200 |
| 6 | 工作台面积（长*宽） | mm | 4000*2300 |
| 7 | 最大承重 | T | 15 |
| 8 | T型槽数量 | No. | 11 |
| 9 | T型槽尺寸/间距 | mm | 22/200 |
| 10 | 进给驱动方式 |
| 联轴器直连（R+W) |
| 11 | 主轴转速 | rpm | 6000 |
| 12 | 主电机功率 | kW | 18.5/22KW |
| 13 | 主轴扭矩 | N.m | 143 |
| 14 | 主轴锥度及规格 |
| ISO7:24NO50 |
| 15 | 拉刀方式 |
| 自动 |
| 16 | 主轴直径 | mm | 190 |
| 17 | X、Y、Z快移速度 | m/min | 10/10/8 |
| 18 | X、Y、Z伺服电机功率 | kW | X.Y.Z轴3KW |
| 19 | X、Y、Z伺服电机扭矩×减速比 | N.m | X轴36*4,Y轴22*3，Z轴36 |
| 20 | X、Y、Z伺服电机转速 | rpm | 6000 |
| 21 | X、Y、Z轴丝杠直径 | mm | Φ80/Φ63/Φ50 |
| 22 | 进给速度 | mm/min | 6000 |
| 23 | 最小步进当量 | mm | 0.001 |
| 24 | 齿轮箱 | 意大利 | BF （选配） |
| 25 | 直角铣头 | 台湾名扬 | 2000转（选配） |
| 26 | 刀库 | 台湾岗田 | 24把圆盘式(选配） |
1． X轴：工作台沿固定床身导轨纵向往复运动。
X轴传动：采用交流伺服电机传动滚珠丝杠传动，带动工作台运动，实现X轴直线运动。
导轨形式：台湾上银两条55型滚柱直线导轨，每条安装5个滑块。
2． Y轴：铣头溜板沿横梁导轨往复运动。
Y轴传动：采用交流伺服电机传动滚珠丝杠传动。
导轨形式：台湾上银2条55型滚柱直线导轨。
3． Z轴：铣头滑枕沿溜板导轨垂直往复进给运动。
Z轴传动：采用交流变频电机通过滚珠丝杠带动主轴箱上下进给运动，并加双杠配重
导轨形式：贴塑滑动复合导轨，主轴箱导轨采用先高频淬火后磨床精磨加工工序。
4.铣头：主铣头采用18.5KW发那科原厂主轴电机，转速可达6000转。
5、大件：机床大件包括床身、工作台、立柱、、横梁、铣头溜板、铣头滑枕、铣头。
数控龙门铣床大件均采用树脂砂造型、高强度优质铸铁件。大件毛坯经热时效处理粗加工二次回火，以消除内应力；粗加工后进行充分的时效处理，以消除加工残余应力；精加工在数控龙门镗铣床上采用自由装夹的方式进行高速轻切削，使机床具有良好的刚性和精度保持性。
