阜城县恒伟机械有限公司

主电机功率	11kw
主轴转速范围	75~420rpm
工作台尺寸	2000×4000mm
产品类型	全新
控制形式	数控
类型	龙门铣床
适用范围	铣削加工
是否库存	否
作用对象	五金
适用行业	通用
布局形式	卧式
作用对象材质	金属
品牌	恒伟
型号	X2020×4
主轴锥孔锥度	7：24
T型槽数目	5.0

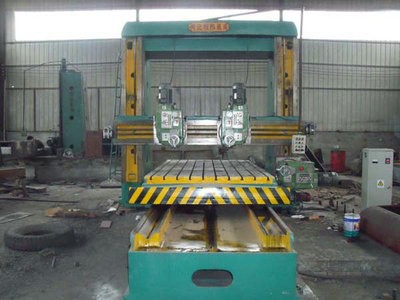

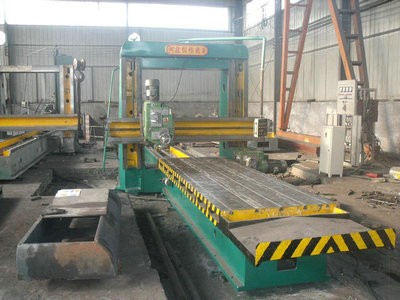

 重型龙门铣床系列产品紧跟国际先进水平,不断吸收国内外先进机床的结构特点,采用先进的工艺制造.主机结构为工作台移动、横梁沿左右立柱上下移动,整机结构紧凑、性能稳定.配以先进的电器控制系统,使操作简单,实现复杂功能.配备各种快换附件铣头(直角铣头、万能角铣头、加长主轴头、反锪铣头等),一次装夹即可完成内外五面的镗、铣、钻、铰孔、攻丝等工序.广泛应用于机械加工部门的中型、重型黑色、有色金属的平面、斜面和凹槽的铣削以及孔类的镗扩加工.
该系列机床可配置多个不同规格铣头,各铣头同时做高速大功率切削,成倍提高工作效率.
重型龙门铣床主要结构性能与特点
★机床主要构件:床身、工作台、横梁、左右立柱、连接梁、龙门顶均为树脂砂造型、优质高合金耐磨铸铁铸造,经热沙坑退火→振动时效→热炉退火→振动时效→粗加工→振动时效→热炉退火→振动时效→精加工,彻底消除机件负应力,保持机件性能稳定.
★床身、工作台导轨采用静压卸荷和耐磨涂层技术,确保低速平稳性和精度保持性.
★机床三向进给和铣头进给采用分离式驱动方式,使各个部件独立运行,提高工作效率.
★滑枕式镗铣头主轴自动变速,进给采用滚珠丝杠副传动,并采用液压平衡缸装置,平衡滑枕的自重.
★根据用户要求可以提供多种形式的附件铣头,进一步扩大使用的范围.
★机电控制系统采用PLC、数字化交流伺服控制技术,实现高精度和高可靠性控制.
★机床三向进给采用国际先进水平的交流变频矢量控制,实现无级调速.
★工作台设定为触摸屏设定、工作台操纵为悬挂按钮站,精确、便捷.
★机床工作台纵向X和镗铣头Y及滑枕垂直Z坐标可配置数显装置,方便操作和测量.



重型龙门铣床技术参数

序号	型号	加工范围	工作台	龙门宽度/mm	床身导轨中距/mm	立柱导轨轨距/mm	横梁导轨轨距/mm	加工重量/t	主电机功率/Kw	备注
		长×宽×高/m	长×宽/m
1	X2010×3	3×1×0.8	3×1	1200	570	400	475	8	11	标准配置： 一个V5?5.5kw立式镗铣头； 一个V5 ?5.5kw右侧镗铣头。
2	X2010×4	4×1×0.8	4×1	1200	570	400	475	10	11
3	X2010×6	6×1×0.8	6×1	1200	570	400	475	12	11
4	X2010×8	8×1×0.8	8×1	1200	570	400	475	15	15
5	X2012×3	3×1.25×1	3×1.25	1500	710	400	475	8	11
6	X2012×4	4×1.25×1	4×1.25	1500	710	400	475	10	11
7	X2012×6	6×1.25×1	6×1.25	1500	710	400	475	13	15
8	X2012×8	8×1.25×1	8×1.25	1500	710	400	475	16	15
9	X2016×4	4×1.7×1.25	4×1.6	1850	900	450	600	15	11
10	X2016×6	6×1.7×1.25	6×1.6	1850	900	450	600	18	15
11	X2016×8	8×1.7×1.25	8×1.6	1850	900	450	600	20	15
12	X2016×10	10×1.7×1.25	10×1.6	1850	900	450	600	25	15	标准配置： 一个V7?7.5kw立式镗铣头； 一个V7 7.5kw右侧镗铣头。
13	X2016×12	12×1.7×1.25	12×1.6	1850	900	450	600	30	20
14	X2020×4	4×2.2×1.6	4×2	2400	1200	500	600	20	15
15	X2020×6	6×2.2×1.6	6×2	2400	1200	500	600	22	15
16	X2020×8	8×2.2×1.6	8×2	2400	1200	500	600	24	20
17	X2020×10	10×2.2×1.6	10×2	2400	1200	500	600	28	20
18	X2020×12	12×2.2×1.6	12×2	2400	1200	500	600	30	20
19	X2025×6	6×2.6×1.8	6×2.5	2800	1400	710	800	30	22	标准配置： 一个U12?11kw立式镗铣头； 一个U12  11kw右侧镗铣头。 可选配置： T10? 15kw DX22 ?22kw DX30 ?30kw
20	X2025×8	8×2.6×1.8	8×2.5	2800	1400	710	800	35	22
21	X2025×10	10×2.6×1.8	10×2.5	2800	1400	710	800	40	30
22	X2025×12	12×2.6×1.8	12×2.5	2800	1400	710	800	48	30
23	X2025×16	16×2.6×1.8	16×2.5	2800	1400	710	800	60	30
24	X2030×6	6×3.2×2	6×3	3400	1600	800	900	35	30
25	X2030×8	8×3.2×2	8×3	3400	1600	800	900	40	30
26	X2030×10	10×3.2×2	10×3	3400	1600	800	900	50	30
27	X2030×12	12×3.2×2	12×3	3400	1600	800	900	60	37
28	X2030×16	16×3.2×2	16×3	3400	1600	800	900	80	45
