| 产地 | 山东 |
|---|---|
| 动力类型 | 机械传动 |
| 加工精度 | 高精度 |
| 类别 | 卧式 |
| 主电机功率 | 15KW |
| 执行质量标准 | 国标 |
| 品牌 | 海德汉 |

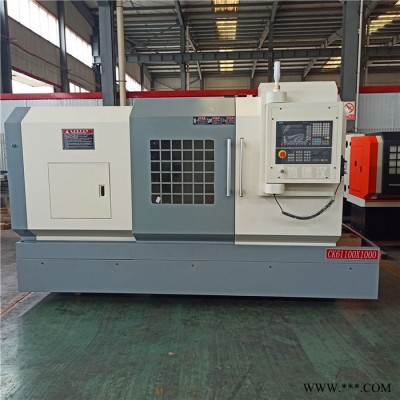

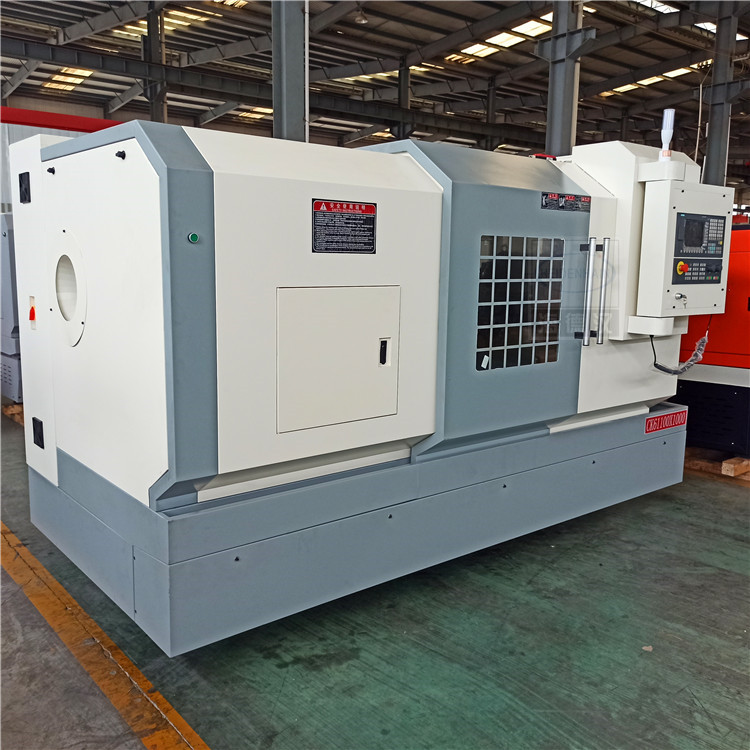

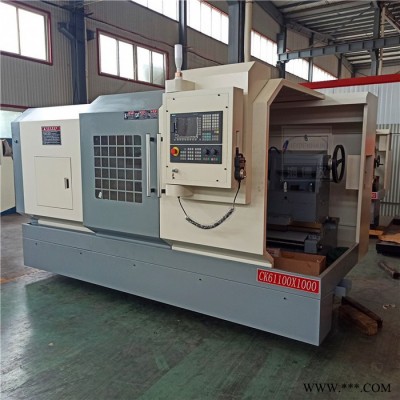

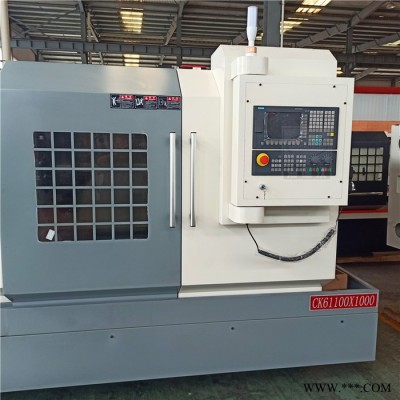

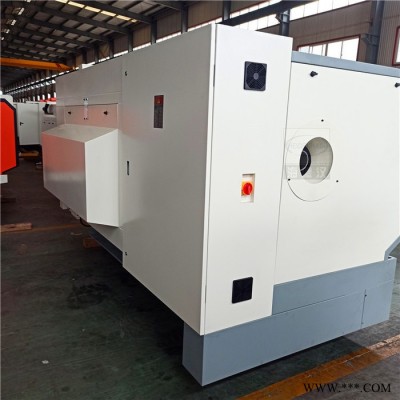

| 型号 | CK61100 |
| 加工定制 | 是 |
| 质量认证 | ISO9001-2000 |
购买须知：
1、我公司公司官方网上直营店，请广大客户放心联系和购买。
2、我公司产品品牌为【HEIDENHAIN海德汉】请广大客户认准品牌。避免上当受骗。
3，我公司产品保修期内，产品出现问题我公司免费提供更换零配件服务。
4、我公司位于，是枣庄市滕州市 机械工业企业，我们公司产品均采用市场上齿轮，电机，电器，及配件，质量优良，性能稳定。确保每台产品的精度和稳定性能，确保质量。
温馨提示：
购买产品要与我公司销售联系18366697596（微信同号）了解新价格、技术参数！
1.机床床头箱与床身.尾座.托板等各结合面之间手工刮研，整机采用激光干涉仪进行检测，有效的保证Z轴.X轴的定位精度，重复定位精度，反向间隙及机床的稳定性。
2.机床采用高强度铸铁，添加了铜及铬特殊材料，床身导轨宽度400mm，床身导轨淬火深度达到4mm，有效的提高了机床耐磨性及稳定性。
3.机床采用日本河谷集中润滑，床头箱润滑采用台湾宝腾摆线泵进行循环强制润滑，针对南方炎热天气，保证了床头箱的清洁度及散热特点，有效的延长了轴承及齿轮的使用寿命。
4.机床主轴采用瓦房店轴承，机床齿轮采用精密磨削，有效提高了齿轮硬度，降低了机床噪音。
5.机床采用汉江滚珠丝杠，Z轴滚珠丝杠，X轴滚珠丝杠采用拉伸结构，提高了对工件加工外圆及内孔尺寸的准确性。
6.机床采用常州亚星四工位免抬电动刀架。
| 型号 | 单位 | CK61100 | |
|
技术规格 | 床身.回转直径 | Mm | 1000 |
| 滑板上.回转直径 | Mm | 660 | |
| .加工长度 | Mm | 1500/3000/6000 | |
| 床身宽度 | Mm | 660 | |
|
主轴 | 主轴传动形式 |
| 三档机械变速，变频无极调速 |
| 主轴转速级数 |
| 无级 | |
| 主轴转速范围 | r/min | 18-600 | |
| 主轴端部结构 |
| C11 | |
| 主轴孔前端锥度 |
| 公制140 1:20 | |
| 主轴孔直径 | Mm | 130 | |
| 主电机型号 |
| YVP180M-6-15KW | |
|
进给系统 | 刀架.行程 | Mm | X:530 Z:1200 1650 3100 |
| 滚珠丝杠直径*螺距 | Mm | X:3205 Z:6310 | |
| 快速移动进给 | Mm/min | X:4000 Z:5000 | |
| 定位精度 | Mm | X:0.025 Z:0.03 | |
| 重复定位精度 | Mm | X:0.001Z:0.015 | |
| 工件加工精度 |
| IT6-IT7 | |
| 工件表面粗糙度 |
| Ral.6 | |
|
尾座装置 | 尾座套筒直径 | Mm | 100 |
| 尾座套筒行程 | Mm | 250 | |
| 尾座套筒锥孔锥度 |
| 莫氏6# | |
|
刀架装置 | 标准配置 |
| 电动立式四工位刀架 |
| 特殊选择配置 |
| 卧式六工位电动刀架 | |
| 重复定位精度 | Mm | 0.01 | |
| 刀杆截面 | Mm | 35*35 | |
|
控制系统 | 标准配置 |
| GSK980TDC |
| 选择配置 |
| KND,FANUC,西门子 | |
| 伺服驱动电机 |
| X:X130SJT-M150B Z: X175SJT-M220B | |
| 外形尺寸 | 机床外观尺寸（长*宽*高） | Mm | 4750(5500) 1920*1800 |
| 重量 | 机床净重 | kg | 6000/8500/13500 |
