| 主轴转速 | 60-3600 |
|---|---|
| 工作台尺寸 | 305*1370 |
| 品牌 | 台湾台捷 |
| 型号 | 3S |
【温馨提示】，因本公司产品规格较多，价格不尽相同，故此价格仅供参考，
具体价格来电咨询！真诚期待与您的合作!
| 主要技术参数 | ||||
| 规格/型号 | 3S/3H/3T | 4S/4H/4VH | 5S/5H | 6S/6H |
| X轴行程（mm） | 800 | 860/890 | 920 | 1000 |
| Y轴行程（mm） | 400 | 406/430 | 435 | 400 |
| Z轴行程（mm） | 407 | 407/400 | 470 | 470 |
| 工作台尺寸（mm） | 254*1270 | 254*1270 | 305*1370 | 305*1370 |
| 工作台负载（kgs） | 300 | 310/320 | 350 | 350 |
| 主轴升降套行程（mm） | 127 | 127 | 127 | 127 |
| 主轴自动进给（mm/rev） | 0.04/0.08/0.15 | 0.04/0.08/0.15 | 0.04/0.08/0.15 | 0.04/0.08/0.15 |
| 主轴锥度 | R8(NT30) | R8(NT30) | NT40 | NT40 |
| 主轴马力（hp） | 3 | 3 | 5 | 5 |
| 主轴中心至立柱面距离(mm) | 172-756 | 172-756 | 172-756 | 172-756 |
| 主轴鼻端至立柱面距离(mm) | 60-440 | 60-440 | 60-530 | 60-530 |
| 伸出臂行程(mm) | 450 | 450/500 | 550 | 580 |
| 导轨形状 | ▲▲▲ | ▲■▲ | ▲■■ | ▲■■ |
| 头部旋转角度 | 45°(前/后 左/右) | 45°(前/后 左/右) | 45°(左/右) | |
| 主轴转速 | 80-5440,16速 | 80-5440,16速 | 60-3600,10速 | 60-3600,10速 |
| 机床净重(kgs) | 1250 | 1300/1450 | 1800 | 2000 |
| 机床特点 | ||||
| 1、高级树脂砂铸件,经超高温退火及240天以上不间断自然时效处理,耐久稳定,永不变形. | ||||
| 2、导轨、工作台经淬火、高周波硬化处理，精密研磨，加贴德国耐磨片。 | ||||
| 3、工作台加厚到90MM或95MM，增加机床的承受能力，提高加工产品时机床的稳定性 | ||||
| 4、机身内部全部采用蜂巢型结构；机身和铣臂之间的接口在原来的基础上加厚0.5倍,提高了机床的加工承受能力. | ||||
| 5、导轨经过精密的铲花要求（每平方英寸均有16个接触点），提高机床的使用寿命。 | ||||
| 6、主轴由台湾原装进口，配合精密轴承与精密螺帽，确保最高精度。 | ||||
| 7、主轴齿管采用进口S45C中碳钢，经高周波热处理与镀铬后，再精密研磨。 | ||||
| 8、全系列铣头，采用铸铁齿轮箱，刚性好不易变形（外界一般为铸铝，易热胀冷缩、变形）。 | ||||
| 9、导螺杆使用进口钢材，采用特殊恒温方式加工，手感轻巧，寿命长。 | ||||
| 标准附件： | 特殊附件 | |||
| ★X轴自动进给走刀器 | ★Y轴自动进给 | |||
| ★5u两轴电子尺（联创） | ★Z轴光学尺 | |||
| ★六寸平口钳（台湾栓丰） | ★水盘 | |||
| ★组合压板（58PC） | ★水泵 | |||
| ★R8夹头组 | ★BT40夹头组 | |||
| ★胶垫 | ★BT30夹头组 | |||
| ★工作灯 | ||||
| ★电器箱 | ||||
| ★橡胶挡屑板 | ||||
| ★拉杆（进口） | ||||
| ★操作手册 | ||||
★工具箱
| ||||

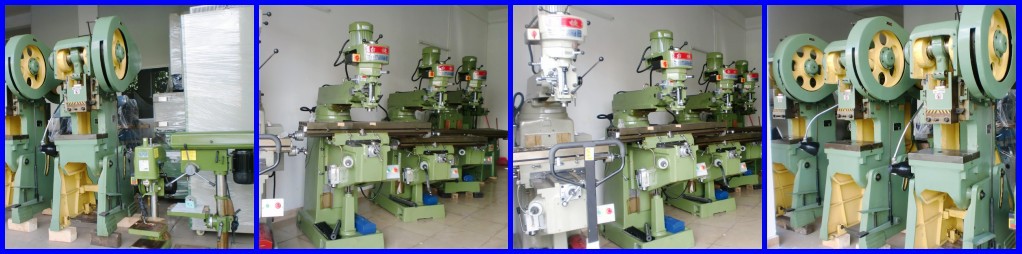

仓库一角

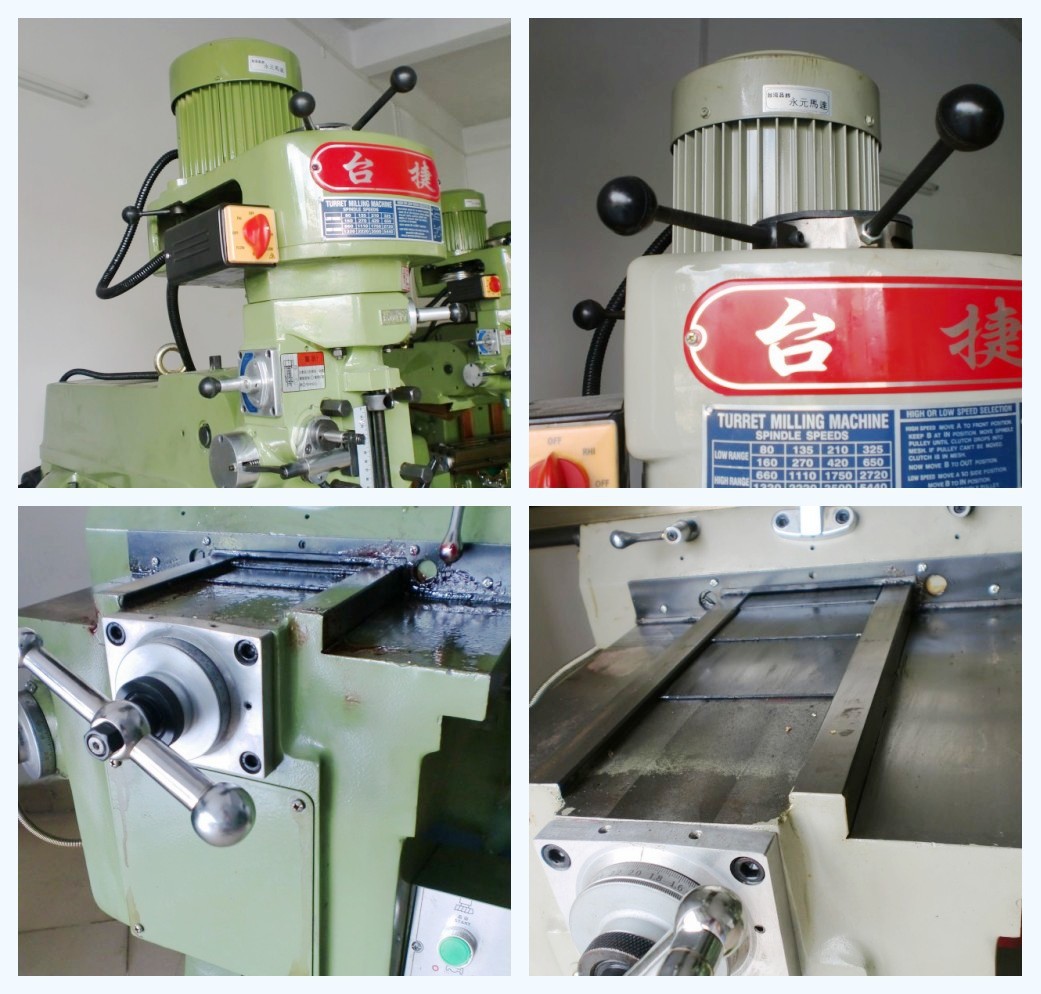

铣床细节图
