超高精度、数显、电子手轮对刀的端面铣床 致富利器
产品: 浏览次数:1078超高精度、数显、电子手轮对刀的端面铣床 致富利器
售后服务: 一年
是否提供加工定制:
控制形式: 程序控制
单价: 80000.00元/部
最小起订量: 1 部
供货总量: 12 部
发货期限: 自买家付款之日起 天内发货
有效期至: 长期有效
最后更新: 2021-08-20 00:04

详细信息
售后服务 一年
是否提供加工定制
产品类型 全新
工作台尺寸 800X3000(mm)
控制形式 程序控制
类型 单柱铣床
适用范围 通用
重量 21000(kg)
主电机功率 7.5(kw)
主轴转速范围 75~500(rpm)
是否库存
作用对象 五金
适用行业 通用
布局形式 立式
作用对象材质 金属
品牌 宏图机械
型号 XD1030
主轴锥孔锥度 7:24
T型槽数目 5



002





主要用途及特点

ZHX-W600C端面升降组合机床是我公司根据市场需要开发设

计的组合机床。

1.1用途

本机床广泛适用于机械加工各部门,可以用来对机械零部件

进行铣削、钻孔、扩孔、镗孔、铰孔、锪平面等加工。

 1.2特点

     1、机床外观造型美观大方,整体布局匀称协调。

     2、主传动系统采用机械变速,操作简便。

     3、主要导轨面均采用淬火处理,导轨面硬度高,延长了机床导轨使用寿命。

     4、机床钢性好,加工范围宽,主轴箱能垂直升降铣削。工作台走刀采用变频无级调速,精度高,噪音小,调速便捷,切削加工适应性强。

     5、立臂导轨凸凹设计,钢性好,更加适合强力高速铣削。

     6、矩形导轨宽,抗震性优越。

     7、主轴六档变速,为多种材料的铣削和加工提供了更大的灵活性。

     8、结构合理紧凑,工艺先进,制造精良。

主要参数及各部尺寸





   参数值

工作台长度

mm

     2400

工作台宽度

mm

      800

T槽槽数



       3

T槽槽宽

 mm

      19

T槽槽间距

 mm

     190

主轴锥度



    724

主轴中心至工作台距离

 mm

    0-900

主轴端面至工作台中心距离

 mm

   340-520

主轴转速级数



      6

主轴转速范围

 r/min

    75-420

铣刀箱进给距离

mm

     300

铣刀箱进给电机

Kw

     0.75

铣刀箱进给检验精度

min/m

     0.05

工作台进给速度

mm/min

     无级

工作台快速速度

mm/min

     1500

主轴箱升降速度

mm/min

     无级

主轴电机功率

kw

      7.5

工作台进给电机功率

kw

    2.4/3.0

升降电机功率

kw

    0.75/1.1

机床总重量

kg

     4500

 各部尺寸见附图(一)

 请以实物为准,参数如有改动,恕不另行通知。

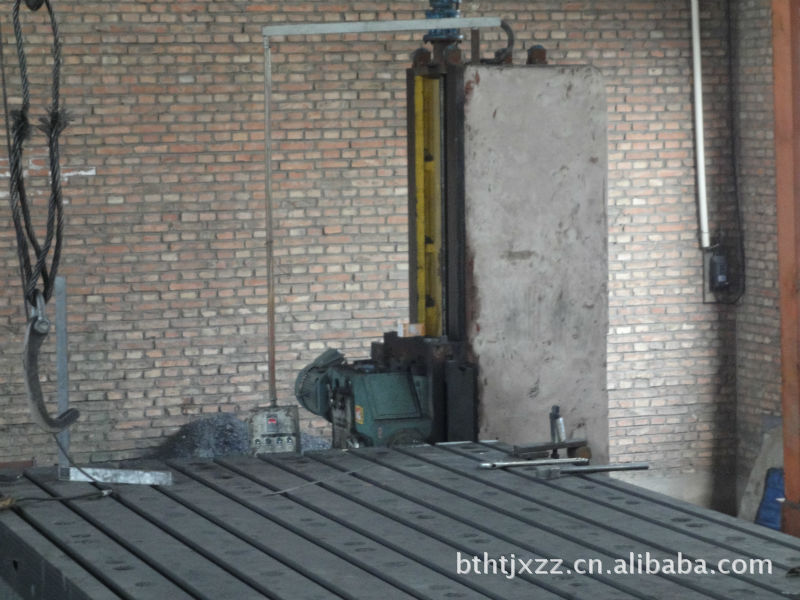

   XD2565落地式端面铣床主要由:床身、工作台、立柱、铣头、电气系统、润滑系统及机床防护装置组成。此款机床具有整体结构牢固、工作稳定、刚性好、操作简便、铣削范围广、铣削力度强及高性价比等特点。适合各类机械行业工件的平面、端面的高强度铣削。配合各种刀具、工装夹具可进行沟槽、燕尾槽等类的加工。

                                 主要技术参数

          1. 铣头功率                                7.5KW

          2. 主轴孔锥斜度                           7:24  NT50#

          3. 主轴端部外径(mm)                 Φ128.57

          4. 主轴轴向伸缩(mm)                 120

          5. 主轴变速                                 6级挡位变速

          6. 主轴转速(r/min)                    80-500

          7. 铣刀最大直径(mm)                 Φ400

          8. 最大加工尺寸(长*高mm)          6000*2250

          9. 滑台传动电机                         3KW

          10. 机床自重(t)                         21t(约)

          11. 总电器容量                             14KW

                                  机床主要特点

     床身采用HT250铸铁,经过精密翻铸。后经过回火和人工时效处理。内部由直型加“X”型高强度加强筋密布,完全的保证机床的高强度性。

     工作台采用HT250铸铁。内部加强筋纵横交叉和床身细致粘磨,组成高强度整体。工作台传动由标准丝杆,经调质、拉直和精磨处理。滑台传动螺母材质均为锡青铜。

     铣头采用日本技术,内部齿轮均为斜齿轮,具有铣削力强,稳定性强等特点。
