类型 | 卧式铣床 |
---|---|
重量 | 2200(kg) |
主电机功率 | 4(kw) |
最大镗孔直径 | 0(mm) |
最大钻孔直径 | 0(mm) |
主轴转速范围 | 8-600(rpm) |
工作台尺寸 | 1500*360(mm) |
控制形式 | 电器机械 |
适用行业 | 通用 |
布局形式 | 卧式 |
安装形式 | 落地式 |
适用范围 | 通用 |
作用对象材质 | 金属 |
产品类型 | 全新 |
是否库存 | 是 |
售后服务 | 二年保修 |
品牌 | 鸿海精密 |
型号 | X6036 |

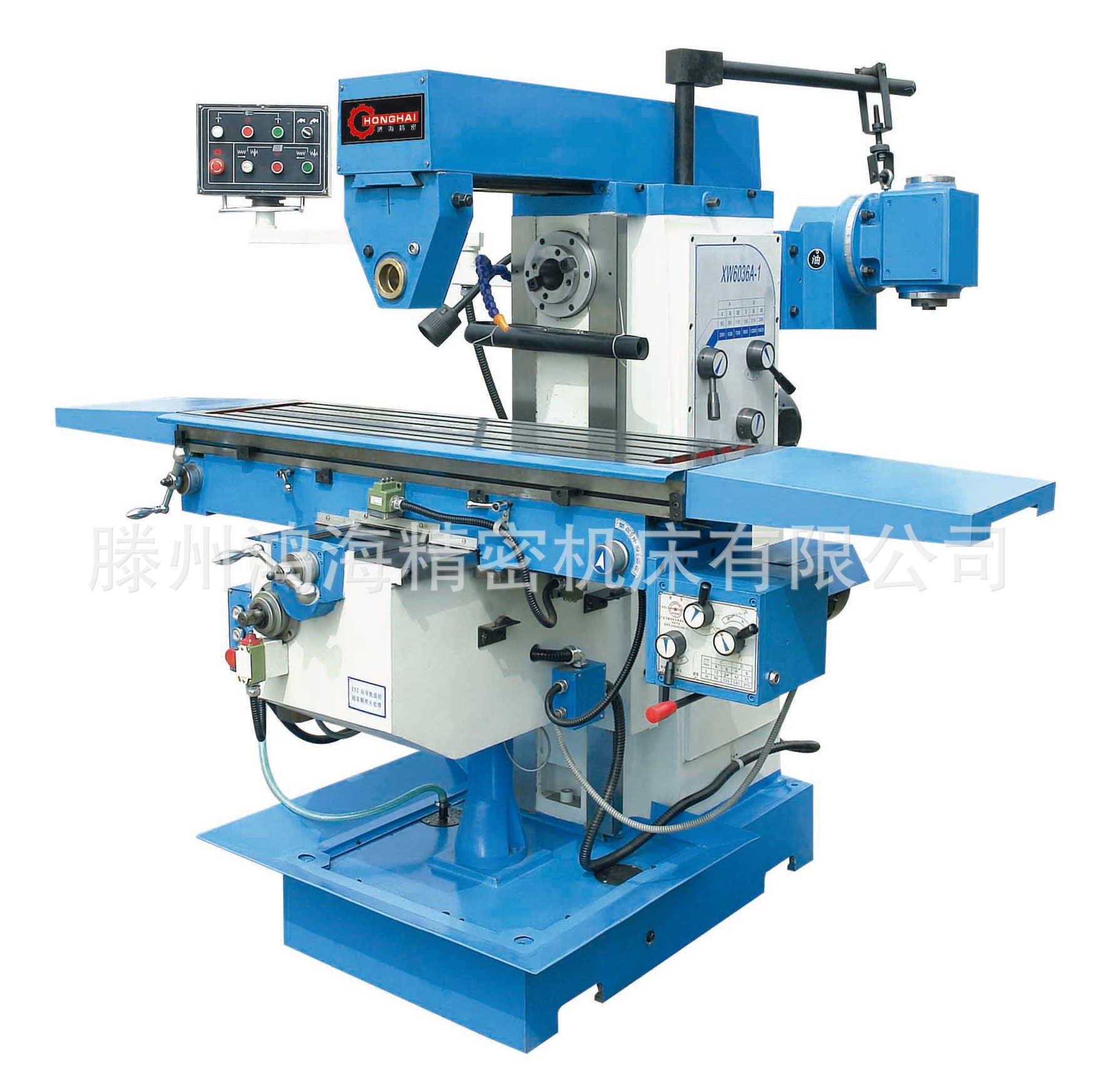

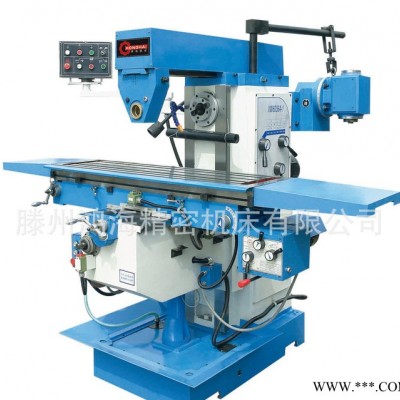

X6036A卧式铣床:
卧式铣床质量稳定,操作方便,性能可靠。卧式铣床可用各种圆柱铣刀、圆片铣刀、角度铣刀、成型铣刀和端面铣刀加工各种平面、斜面、沟槽等。如果使用适当铣床附件,可加工齿轮、凸轮、弧形槽及螺旋面等特殊形状的零件,配置万能铣头、圆工作台、分度头等铣床附件,采用镗刀杆后亦可对中、小零件进行孔加工。加装立铣头,可用立铣刀进行切削加工,(立铣头为特殊附件) 可进一步扩大机床使用范围。本机床适用于各种机械加工工业。
卧式铣床结构特点:
1.床身用来固定和支承铣床各部件。顶面上有供横梁移动用的水平导轨。前壁有燕尾形的垂直导轨,供升降台上下移动。内部装有主电动机,主轴变速机构,主轴,电器设备及润滑油泵等部件。
2.横梁一端装有吊架,用以支承刀杆,以减少刀杆的弯曲与振动。横梁可沿床身的水平导轨移动,其伸出长度由刀杆长度来进行调整。
3.主轴是用来安装刀杆并带动铣刀旋转的。主轴是一空心轴,前端有7:24的精密锥孔,其作用是安装铣刀刀杆锥柄。
4.纵向工作台纵向工作台由纵向丝杠带动在转台的导轨上作纵向移动, 以带动台面上的工件作纵向进给。台面上的 T形槽用以安装夹具或工件。
5.横向工作台横向工作台位于升降台上面的水平导轨上,可带动纵向工作台一起作横向进给。
6.转台转台可将纵向工作台在水平面内扳转一定的角度(正、反均为0~45o),以便铣削螺旋槽等。具有转台的卧式铣床称为卧式万能铣床。
7.升降台可以带动整个工作台沿床身的垂直导轨上下移动, 以调整工件与铣刀的距离和垂直进给。
8.底座底座用以支承床身和升降台,内盛切削液。
X6036A卧式铣床特点:
主轴钢性好,承载能力强。
工作台X、Y、Z三方向齿轮传动自动进给,X向行程1000。
工作台导轨副超音频淬火、精密磨削。
手动润滑装置可对丝杠及导轨进行强制润滑。
可配置特殊附件:立铣头,实现立铣功能。
机床工作台可纵、横、升降、自动手动、机动进给并设有快退装置,工作效率高。
工作台纵、横机动进给互锁,防止错误操作。
横向导轨为矩形,刚性高。
主要技术参数 | 单位 | X6036A |
主轴锥孔锥度 |
| 7:24 ISO50 |
主轴端面至工作台面距离 | mm | 0-380 |
主轴中心至立柱表面距离 | mm | 175 |
主轴转速范围 | r/min | 60-1800(12级) |
悬梁行程 | mm | 500 |
工作台尺寸 | mm | 1500×360 |
工作台行程(纵向/横向/垂向) | mm | 1000/320/400 |
工作台纵/横向机动进给速度 | mm/min | 22-555(8级)810(快) |
工作台垂向机动升降速度 | mm/min | 590 |
工作台T型槽数/宽度/间距 | mm | 3/18/80 |
主传动电动机功率 | kW | 4 |
工作台机动进给电动机功率 | W | 750 |
升降台升降进给电动机功率 | W | 1100 |
冷却泵电动机功率 | W | 90 |
机床净重 | kg | 2230 |
外形尺寸 | mm | 2220×1790×1980 |

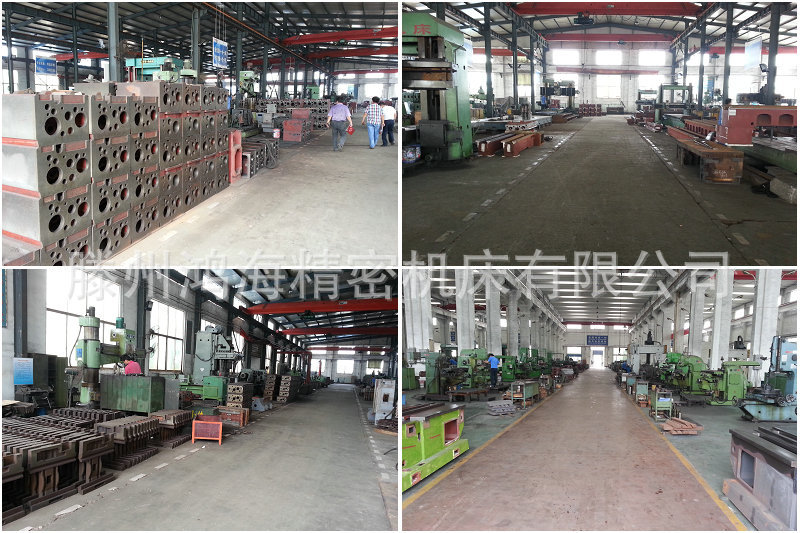

多年来,公司奉行创**、高品位的质量战略, 2000年通过ISO9001:2000标准质量体系认证,相继通过了“CE”认证,并品获得“山东**”称号,同时被评为“中国铣床公认**知名品牌”;2006年被山东省认定为“高新技术企业”“山东高新技术研发中心”。2011年完成销售收入1.6亿元,出口创汇1600万美元,是鲁南地区的机床研发、设计、制造的**。
