产地 | 衡水 |
---|---|
产品类型 | 全新 |
控制形式 | 数控 |
类型 | 龙门铣床 |
认证 | ISO9001 |
适用范围 | 机械、钢铁、能源、汽车、航空航天、船舶 |
执行质量标准 | 企业标准 |
是否库存 | 否 |
作用对象 | 五金 |
适用行业 | 通用 |
布局形式 | 卧式 |
作用对象材质 | 金属 |
品牌 | 宏顺达机床 |
型号 | SK4028 |
主轴锥孔锥度 | 7:24 |
T型槽数目 | 11 |

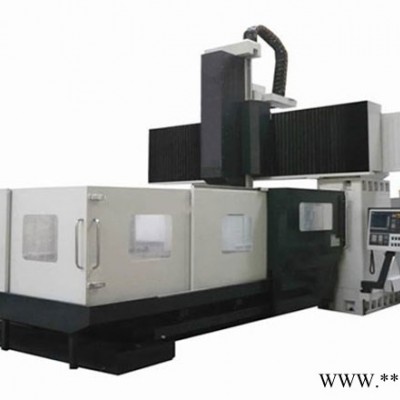

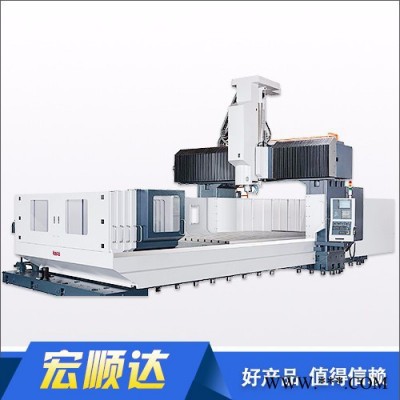

宏顺达SK4022数控龙门铣床 数控龙门铣床生产厂家 2.8×4米数控龙门铣床
产品简介:
HWSK4028数控龙门铣床,固定式床身、工作台移动;主轴箱随溜板上下移动;亦可沿横梁左右移动实现三轴联动;配置22KW主轴伺服电机。机床具有铣削、镗削、钻削、锪孔等功能。
功能特点 机床具有铣削、镗削、钻削、锪孔等功能。 行业应用 适用于机械、钢铁、能源、汽车、航空航天、船舶等行业的大、中型零件的加工。 配置参数定梁动台
定梁动台数控龙门铣床—HWSK4028
序号 | 项目 | 单位 | HWSK4028 | 序号 | 标准配置 | 品牌厂家 |
1 | 工作台面积 | mm | 4000*2500 | 22 | 机床铸件 | 恒伟本厂HT250两次回火处理 |
2 | X.Y.Z轴的行程 | mm | 4000*3000*1100 | 23 | 数控系统 | 台湾新代 |
3 | 龙门跨距 | mm | 2800 | 24 | 丝杆 | 台湾TBL |
4 | 主轴端面至工作台距离 | mm | 200-1200 | 25 | 导轨 | 台湾上银 |
5 | 最大承重 | T | 25 | 26 | 轴承 | 日本NSK,P4 |
6 | T型槽数量 | No | 13 | 27 | 主电机 | CTB |
7 | T型槽尺寸/间距 | mm | 22/200 | 28 | 进给电机 | 台湾韩宇 |
8 | 主轴转速 | rpm | 6000 | 29 | 主轴 | 台湾健椿,同步轮结构 |
9 | 主电机功率 | kW | 22 | 30 | 贴塑 | 台湾MSK |
10 | 主轴扭矩 | N.m | 114 | 31 | 外防护 | 沧州 |
11 | 主轴锥度及规格 | ISO7:24NO50 | 32 | 联轴器 | 德国R+W | |
12 | 拉钉规格 | P50T-2-MAS403-45° | 33 | 配重氮气 | 无锡德月 | |
13 | X、Y、Z快移速度 | m/min | 10/10/8 | 34 | 电器 | 法国施耐德 |
14 | X、Y、Z伺服电机扭矩 | N.m | 48*4/35*4/35*4 | 35 | 油冷机 | 上海松江 |
15 | X、Y、Z伺服电机功率 | kW | 7.5/5.5/4.3(三轴都加减速机1:4) | 36 | 机床重量 | 32T |
16 | X、Y、Z伺服电机转速 | rpm | 1500 | 37 | 机床外形尺寸 | 10500*5000*5500 |
17 | X、Y、Z轴丝杠直径 | mm | Φ80/Φ63Φ50 | 38 | 主轴直径 | BT50-190长鼻端主轴。 |
18 | X.Y轴滚柱导轨型号 | Mm | 65/55(5条) | 39 | 驱动方式 | 直连式 |
19 | Z轴 | 硬轨 | 40 | 直角铣头 | 台湾名扬(可选配) | |
20 | 进给速度 | mm/min | 6000 | 41 | 刀库 | 24T台湾岗田(可选配) |
21 | 最小步进当量 | mm | 0.001 | 41 | 数控系统 | 三菱、西门子、发那科(可选配 |
