| 加工长度 | 1000mm |
|---|---|
| 加工直径 | 500mm |
| 托板以上回转直径 | 290mm |
| 防护 | 全防 |
| 通孔直径 | 82mm |
| 产地 | 天津 |
| 动力类型 | 电动 |
| 加工精度 | 高精度 |
| 类别 | 卧式 |
| 主电机功率 | 7.5KW |
| 执行质量标准 | 国标 |
| 品牌 | 宏泰 |
| 型号 | 6150 |
| 加工定制 | 是 |
天津宏泰机械设备制造有限公司
一： 机床结构特点：

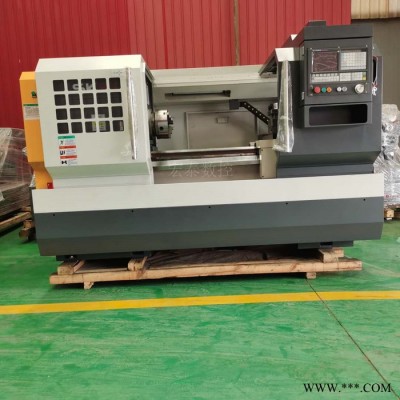

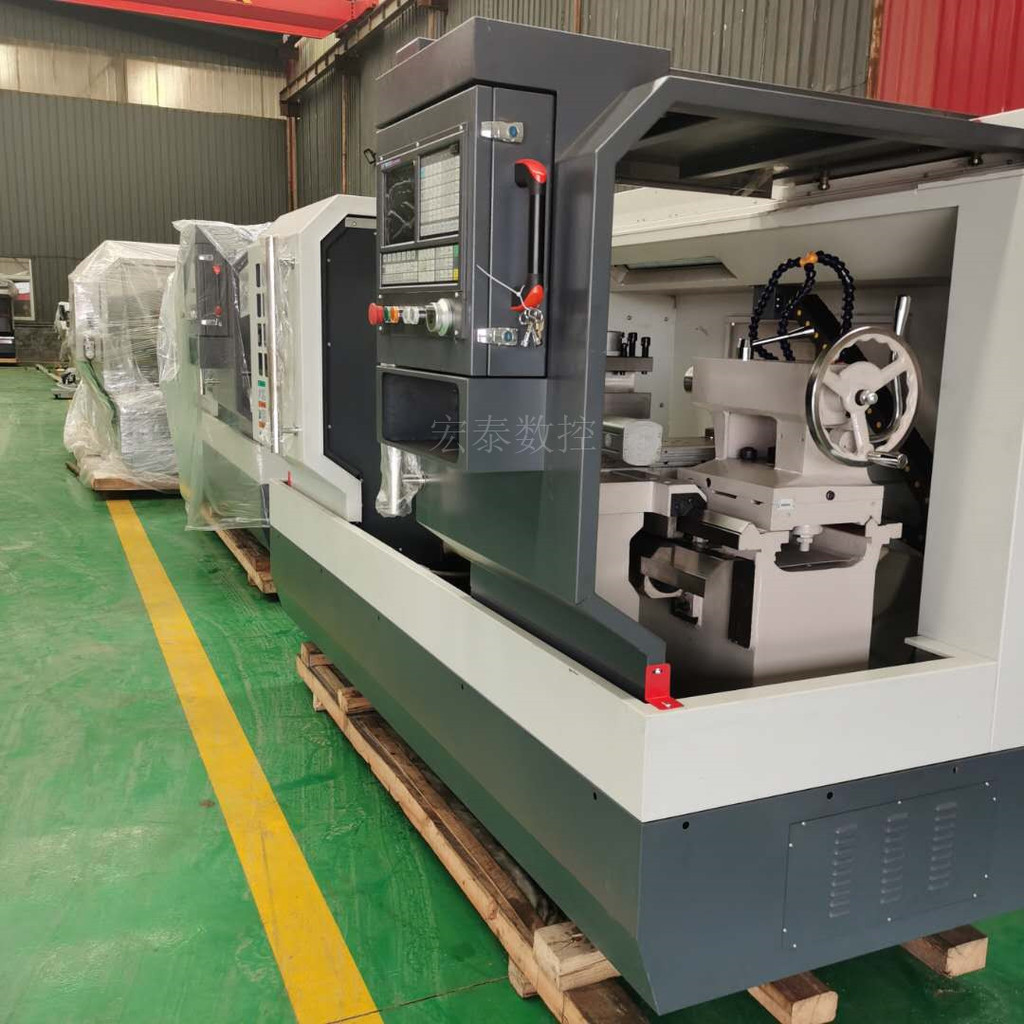

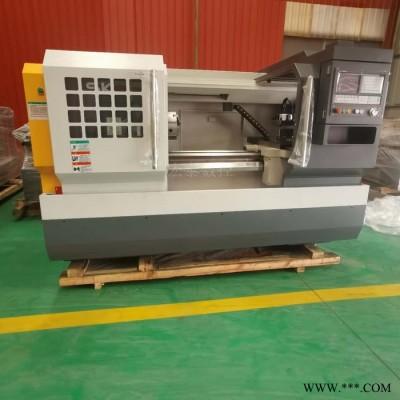

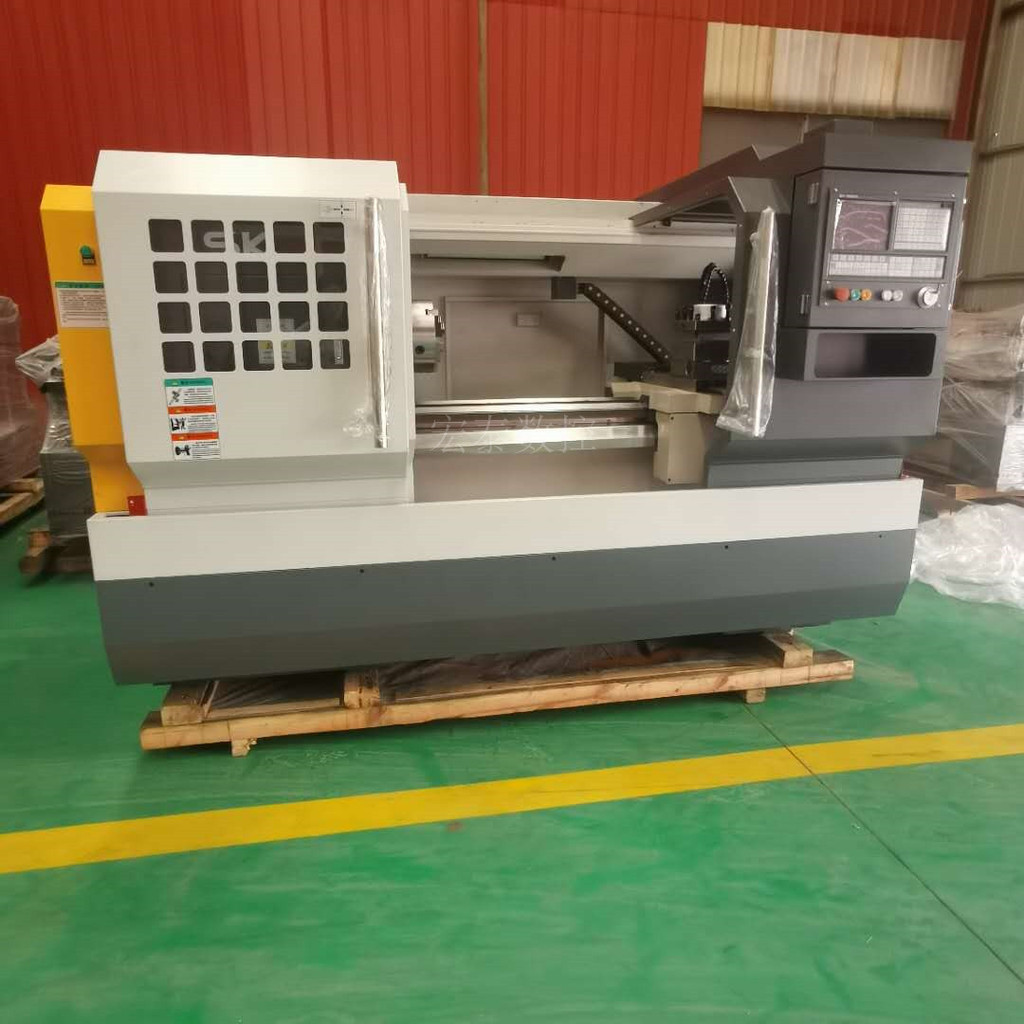

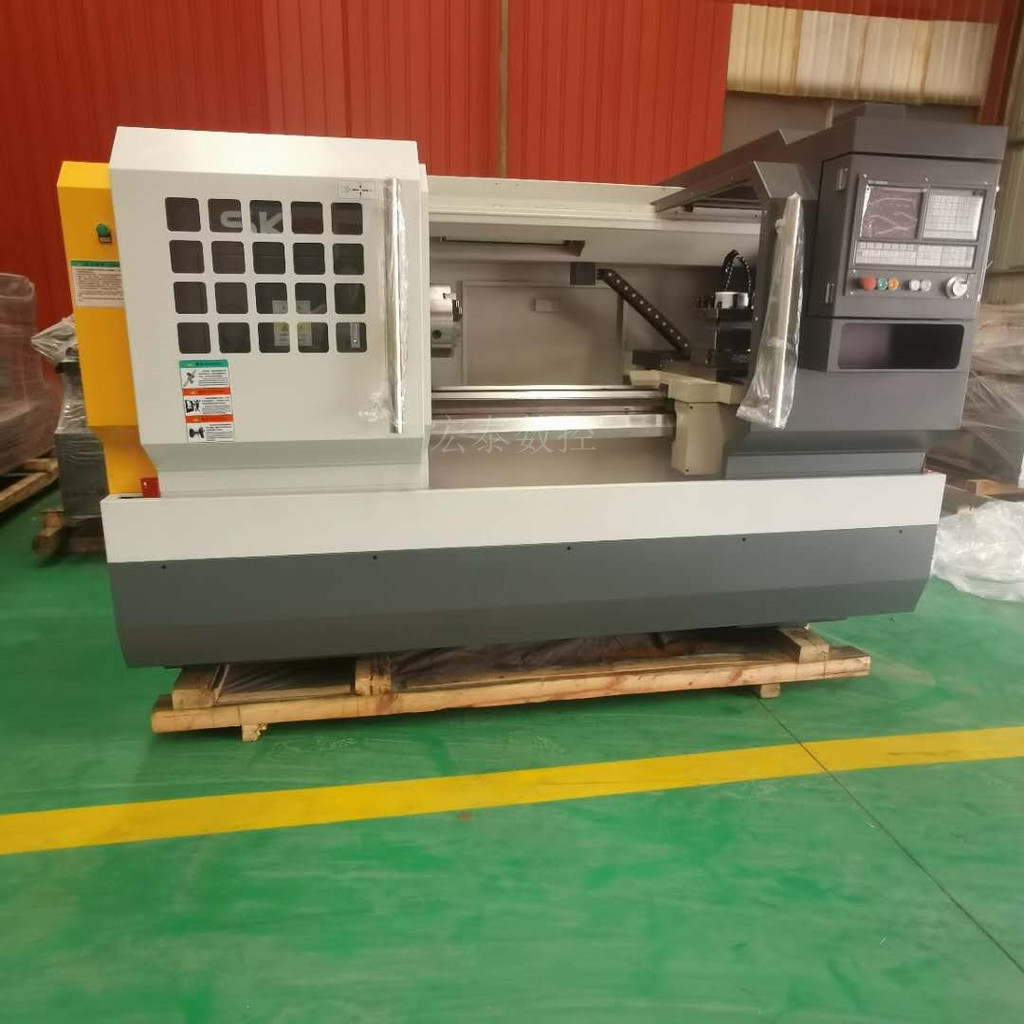

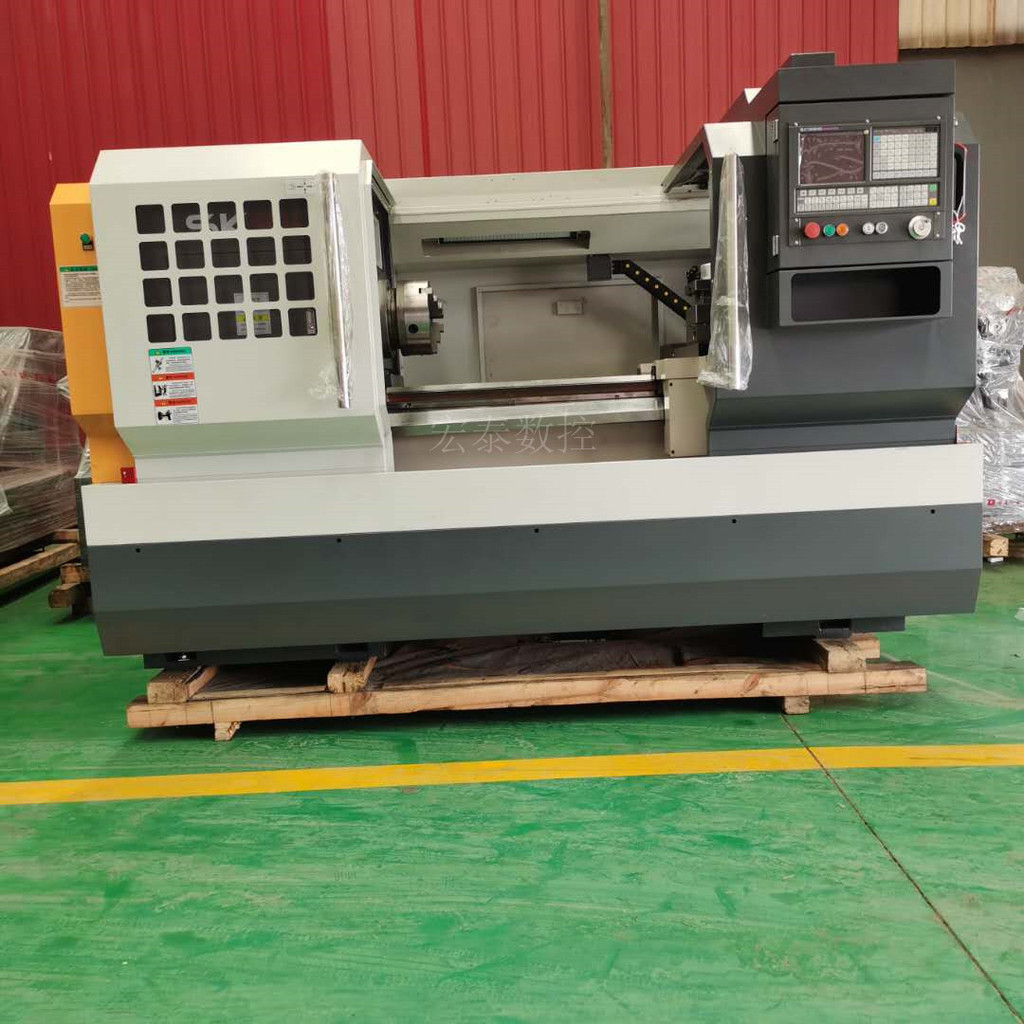

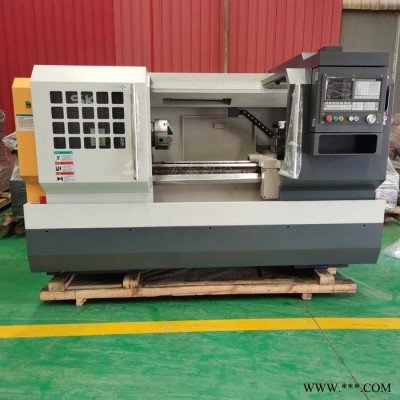

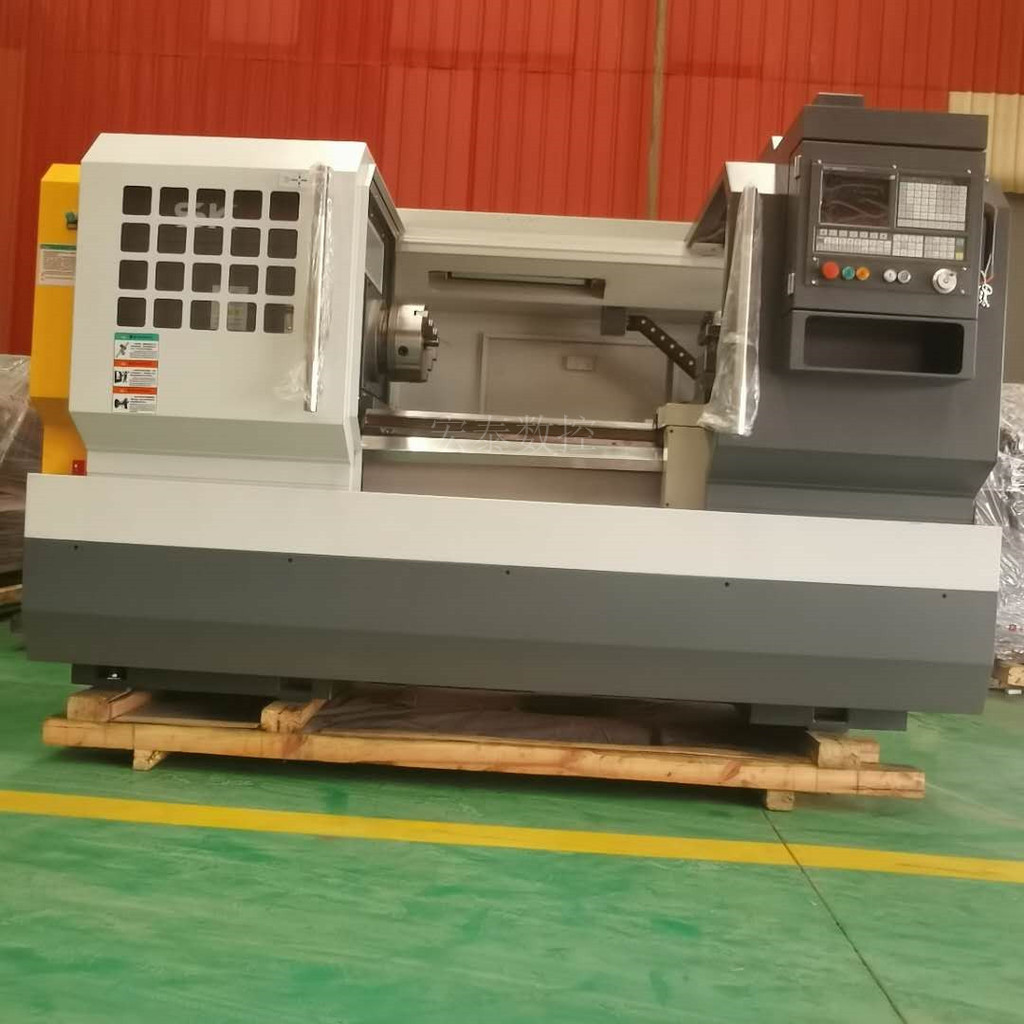

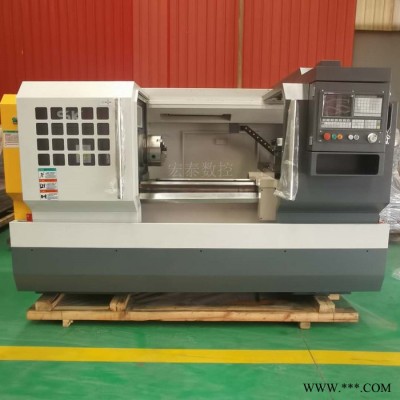

SK50P 是两轴联动卧式平床身数控车床，采用机电一体化设计。该机床适合加工
形状复杂的盘类、轴类、套类零件加工。能进行柱面、曲面、锥面、阶梯轴及内外公
英制螺纹加工。
铸件经过时效处理以消除材料内部残余应力。因此机床用于重型或断续切削时，
具有的刚性和优异的减震性；同时具有良好的热稳定性和持久的精度稳定性。
机床主轴箱采用齿轮传动，手动三档变速，配以高扭矩矢量变频器。及能保证低
速切削有力，转速稳定；有能使机床调速方便快捷（机床可选装主轴伺服电机以实现
主轴准停功能）。

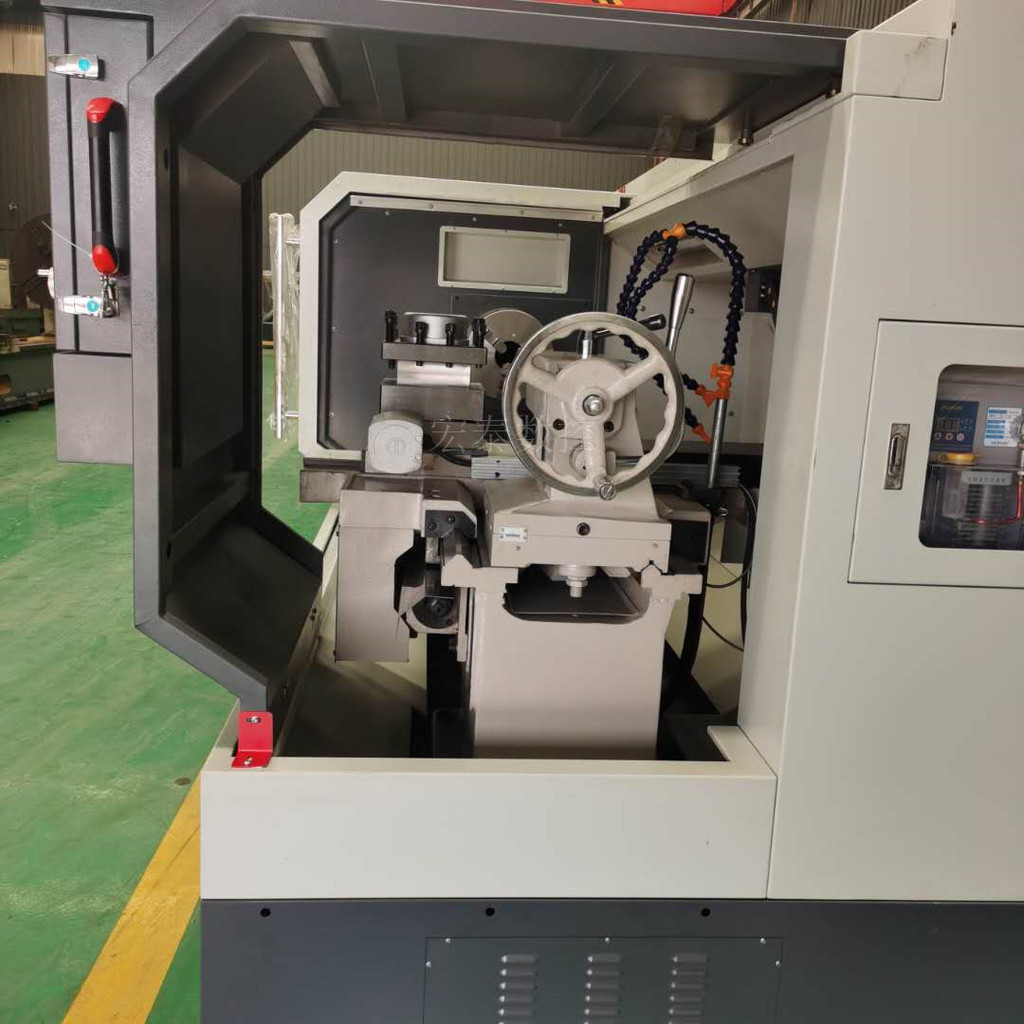

机床采用双拉门半封闭式防护，安全卫生，及能有效保证操作人员的安全有能便
于操作人员对机床进行有效快捷的操作。
装配主要结合面均经人工精细刮研，确保结合面有效接触面积。
机床进给组件采用汉江高精密滚珠丝杠，两端支撑轴承采用哈尔滨新哈轴承，并
对丝杠进行预拉伸；丝杠电机联接采用无间隙弹性联轴器联接，传动无间隙，转动惯
量小，传动刚度高。丝杠、导轨、轴承配有自动集中润滑装置，定时定量自动供油，
使机床所有运动部件润滑充分，从而保证机床具有良好的快速相应特性和低速进给性
能，使用寿命更长，精度保持性更好。
三. 技术参数：
| 机床型号 | SK50P/1000 | SK50P/1500 | SK50P/2000 |
|
| |||
| 技术参数 |
|
|
|
|
|
|
|
|
| 床身工件直径 | 500mm | 500mm | 500mm |
|
|
|
|
|
| 刀架上回转直 | 290mm | 290mm | 290mm |
| 径 |
|
|
|
|
|
|
|
|
| 工件长度 | 1000mm | 1500mm | 2000mm |
|
|
|
|
|
| 加工长度 | 850mm | 1350mm | 1850mm |
|
|
|
|
|
| 主轴端部代号 | A2-8/C8 | A2-8/C8 | A2-8/C8 |
|
|
|
|
|
| 主轴通孔直径 | 82mm | 82mm | 82mm |
|
|
|
|
|
| 主轴转速范围 | 45-260r/min 140-800r/ | 45-260r/min 140-800r/ | 45-260r/min 140-800r/ |
| 三档变频 | min 550-1600r/min | min 550-1600r/min | min 550-1600r/min |
|
|
|
|
|
| X/Z 快速进给速度 | 3000/6000mm/min | 3000/6000mm/min | 3000/6000mm/min |
|
|
|
|
|
| X./Z 最小设定单位 | 0.001mm | 0.001mm | 0.001mm |
|
|
|
|
|
| X./Z 重复定位精度 | 0.01mm | 0.01mm | 0.01mm |
|
|
|
|
|
| 刀架回转定位精度 | 0.01mm | 0.01mm | 0.01mm |
|
|
|
|
|
| 尾座锥度 | Mt5 | Mt5 | Mt5 |
|
|
|
|
|
| 主电机功率 | 7.5KW | 7.5KW | 7.5KW |
|
|
|
|
|
| 冷却电机功率 | 0.125KW | 0.125KW | 0.125KW |
|
|
|
|
|
| 外形尺寸 | 2600/1550/1730 | 3100/1550/1730 | 3600/1550/1730 |
|
|
|
|
|
| 机床重量 | 2600kg | 3100kg | 3500kg |
|
|
|
|
|
四. 机床配置：
1 广数 980TB3i 系统，主轴机械三档变频调速。
天津宏泰机械设备制造有限公司
2.常州宏达四工位立式电动刀架。
3.汉江滚珠丝杠，横向为 2504、纵向为 4006。
4.呼和浩特 250 手动三爪卡盘
5.自动集中润滑，双拉门半封闭式防护。
