| 产地 | 山东 |
|---|---|
| 动力类型 | 机械传动 |
| 加工精度 | 高精度 |
| 类别 | 卧式 |
| 主电机功率 | 7KW |
| 执行质量标准 | 国标 |
| 品牌 | 山东齐重数控 |
| 型号 | 6150数控车床 |
| 加工定制 | 是 |
| 质量认证 | ISO9001 |

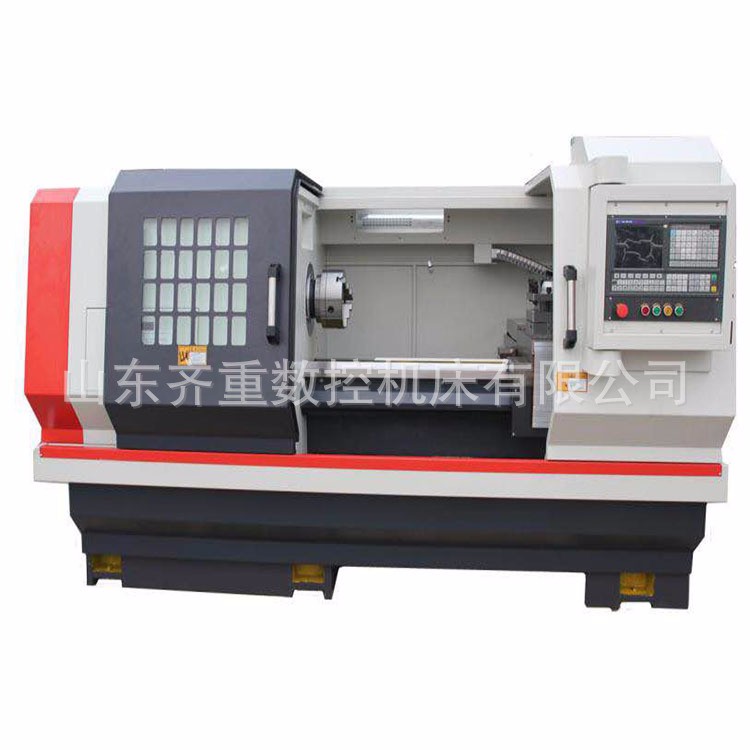

CK6150系列数控卧式车床具有精度高、功率大、刚性高、等特点，其主要部件和结构均经过优化设计，是加工轴、盘、套、特形面及螺杆类工件的首选设备。
GSK980TDC、西门子808或FANUC 0i-mate数控系统和全数字交流伺服系统，X、Z轴均采用半闭环控制，滚珠丝杠副采用C3级精密滚珠丝杠，电气元器件均采用进口或国产知名品牌，符合CE或国内3C认证。
机床配置国内知名品牌立式四工位数控刀架，可选配六工位卧式电动刀架，刀架具有定位精度高，强度高，抗震性能好等特点。
机床出厂前严格按照检验程序对机床进行检验，每台机床均采用激光干涉仪检测X，Z轴定位精度和重复定位精度，保证机床的精度稳定和可靠。
1.机床床头箱与床身.尾座.托板等各结合面之间手工刮研，整机采用激光干涉仪进行检测，有效的保证Z轴.X轴的定位精度，重复定位精度，反向间隙及机床的稳定性。
2.机床采用高强度铸铁，添加了铜及铬特殊材料，床身导轨宽度400mm，床身导轨淬火深度达到4mm，有效的提高了机床耐磨性及稳定性。
3.机床采用日本河谷集中润滑，床头箱润滑采用台湾宝腾摆线泵进行循环强制润滑，针对南方炎热天气，保证了床头箱的清洁度及散热特点，有效的延长了轴承及齿轮的使用寿命。
4.机床主轴采用瓦房店轴承，主轴通孔φ52mm，机床齿轮采用精密磨削，有效提高了齿轮硬度，降低了机床噪音。
5.机床采用汉江滚珠丝杠，Z轴滚珠丝杠，X轴滚珠丝杠采用拉伸结构，提高了对工件加工外圆及内孔尺寸的准确性。
6.机床采用常州亚星四工位免抬电动刀架。刀柄尺寸：25x25mm。
四、主要技术参数
| 技术参数 | Specifications | CAK6150 |
| 床身上最大工作直径 | Max.Swing over bed | 500mm |
| 床身最大工件长度 | Max.workpiece Length | 750/1000/1500/2000/3000mm |
| 主轴孔锥度 | Spindle taper | Morse 6 (φ90 1:20) |
| 卡盘规格 | Chruk size | C6(D8) |
| 主轴通孔直径 | Thru-hole of spindle | 52mm |
| 转速范围 Range of spindle speeds | 独立变频变速
| 100-1600r/min |
| 尾座顶针行程 | Tail stock center travel | 150mm |
| 尾做套筒锥度 | Tail stock sleeve taper | MT5 |
| 重复定位精度 | Repeatability error | 0.01mm |
| 快移速度 | X/Z rapid traverse | 3/6m/min |
| 电机功率 | Spindle motor | 7.5kw |
| 包装尺寸 Packing dimensions (L×M×H mm) | Overall dimensions for 750mm | 2550×1550×1700mm |
| Overall dimensions for1000mm | 2750×1550×1700mm | |
| Overall dimensions for 1500mm | 3250×1550×1700mm | |
| Overall dimensions for 2000mm | 3700×1550×1700mm | |
| Overall dimensions for 3000mm | 4710×1550×1700mm | |
| 重量Weinght（kg） | Lenght | 净重G.W.毛重N.W. |
| Weinght for 750mm | 2120/2900 | |
| Weinght for 1000mm | 2240/3000 | |
| Weinght for 1500mm | 2350/3200 | |
| Weinght for 2000mm | 2740/3400 | |
| Weinght for 3000mm | 3600/4200 |
机床用电总功率约10 KW
五、主要部件介绍
1、床身：
采用平床身结构，树脂砂造型，优质铸铁铸造，上部宽度为400mm。导轨采用中频淬火磨削和贴塑工艺，具有良好的耐磨性和精度保持性。
2、主轴箱：
主轴结构采用前后端两点支承典型结构，主轴具有很高的刚度；轴承采用哈尔滨轴承厂高精密主轴专用轴承，使主轴具有很高的旋转精度。主传动为独立无级变频调速，速度范围为100～1600r/min；主传动齿轮副均经淬硬磨削处理，各传动副和滚动轴承均经强力油液润滑，具有良好高速低温升性能；主轴箱箱体的设计充分考虑了散热措施和减震机构，使得主轴箱具有噪声低，传动精度高的特点，机床噪声不超过国家标准规定数值。机床具有电器过载保护装置，机械过载保护装置和控制主轴转动的急停装置。手动变速机型外置手动变速控制箱。
3. 车削主运动
主轴由变频电机通过V带经变速机构驱动主轴箱，通过变频系统控制变频电机可实现100～1600rpm（正反转）独立无级调速，主轴电机功率为AC7.5kw。该主传动系统经过精心的优化设计，具有传动精度高、功率扭矩特性优良、转速高、传动平稳、结构紧凑的特点。
4. 进给运动
横向（X轴）及纵向（Z轴）进给运动均由伺服电机驱动精密滚珠丝副实现快移和进给运动。
X向丝杠直径25mm，Z向丝杠直径50mm。采用国产汉江丝杠精密滚珠丝杠。
滑板导轨贴有防爬行的塑料软带，可很好的保证机床的定位精度和重复定位精度。
5. 尾座：
机床尾座的设计充分考虑了刚性、承载能力和使用的宜人性。顶紧方式为手动。
6.卡盘
机床配置呼和浩特产250mm手动三爪手定心卡盘或10”液压卡盘。
7. 集中润滑
采用日本技术的河谷集中润滑系统来实现各导轨副，滚珠丝杠和轴承的润滑。润滑泵具有工作状态显示和液压监视等功能。并可随时调整注油周期。
