| 型号 | KTQC |
|---|---|
| 加工定制 | 是 |
| 电机功率 | 3.75 |
| 作用对象 | 冲压成型 |
| 控制形式 | 人工 |
| 类型 | 冲床 |
| 油箱容量 | 120 |
| 重量 | 10000 |
| 适用行业 | 冲压五金，塑胶，电子 |
| 布局形式 | 立式 |
| 品牌 | 金驰 |
| 加工定制:是 | 布局形式:立式 |
| 电机功率:3.75 | 控制形式:人工 |
| 类型:冲床 | 适用行业:冲压五金，塑胶，电子 |
| 油箱容量:120 | 重量:10000 |
| 作用对象:冲压成型 |
客户须知
东莞金驰机械是一家专业生产机械制造商，本店铺提供的产品及价格仅供客户参考，本公司可以根据客户实际需求定制非标系列的机械，客户需提供主要技术参数，满足客户生产需求，欢迎来电咨询：陈先生移动电话：18922911153
QQ: 2732766824
金属或非金属零件的压印、成型、浅拉伸、整形及压力装配等；
*眼镜、锁具及五金零件的压制、电子接插件、电器零件、电机转、定子压装等。
*特别适用于手机按键冲压、变压器整形、马达组立、轴心、轴承压入等。

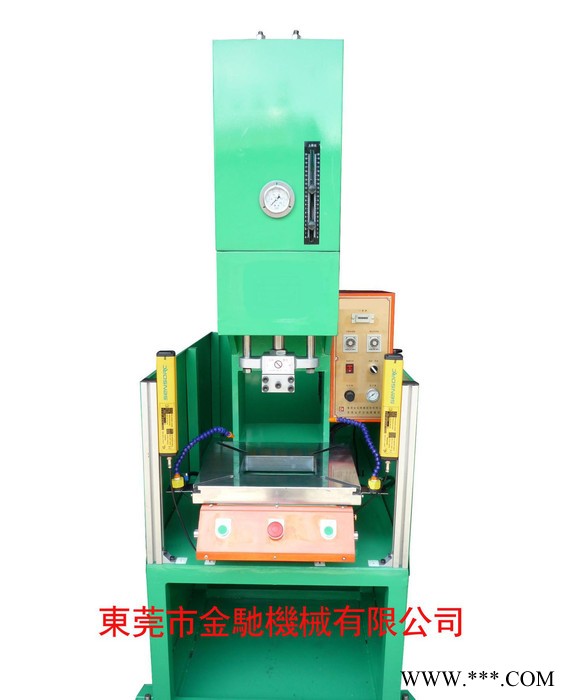

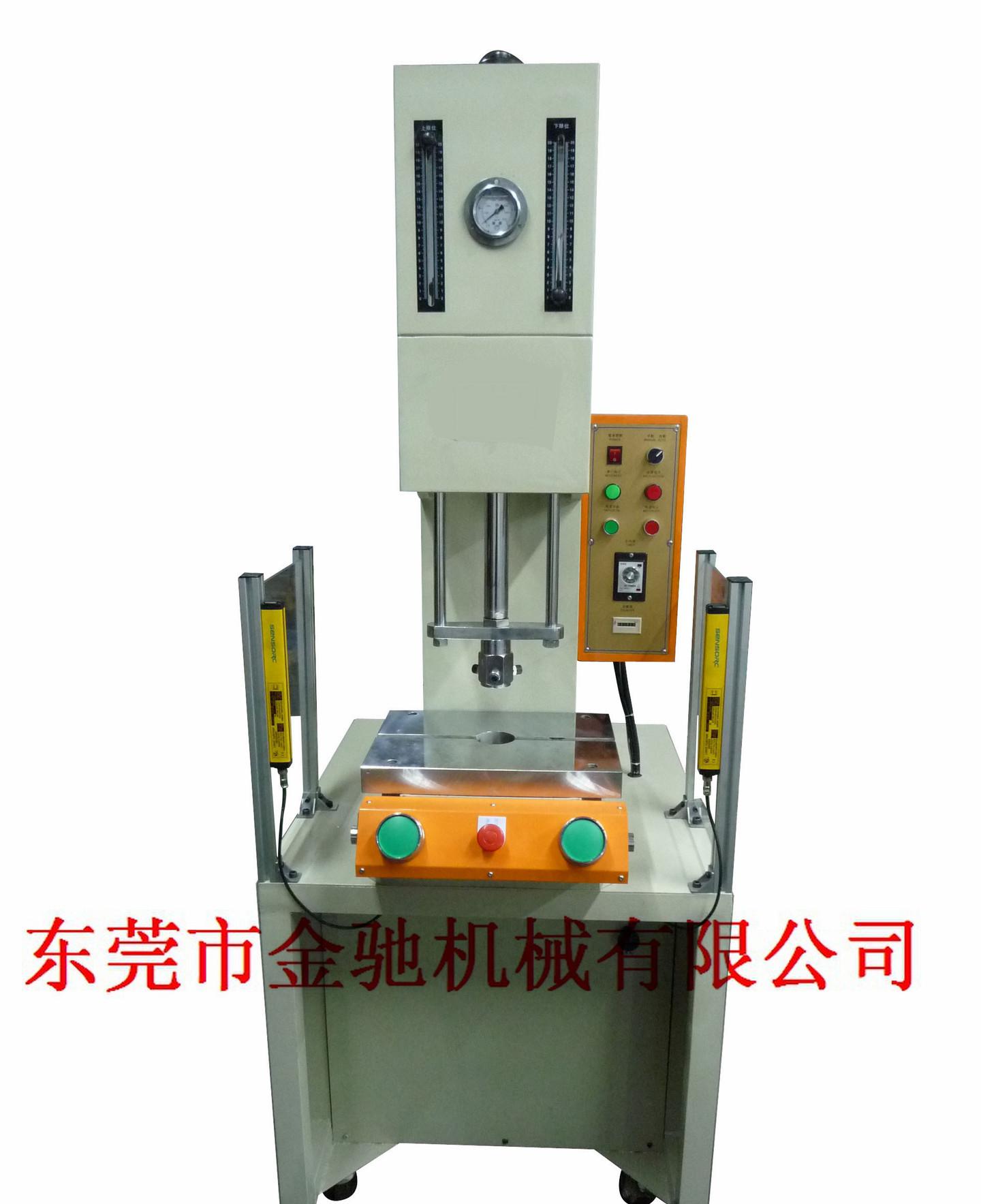

特点：
*整体焊接的坚固开式结构可使机身保持足够刚性的同时拥有最方便的操作空间。
*结构紧凑，工作平稳，速度快，效率高，能耗低，操作简单；
*采用进口液压元件及电器元件，经久耐用；
*压力、行程可按压制工艺要求调整；
*双手制操作，设有急停和寸动功能，安全高效；
*可选配工作桌（长700*宽700*高620mm），脚柱附四个活动轮。
主要技术参数：
| 型号 | 单位 | KTC-01T | KTC-03T | KTC-05T | KTC-10T | |
| 公称力 | kn | 10 | 30 | 50 | 100 | |
| 最大行程 | mm | 150 | 150 | 150 | 150 | |
| 开口高度 | mm | 250 | 250 | 250 | 250 | |
| 喉深 | mm | 120 | 120 | 120 | 120 | |
| 油缸下行速度 | mm/s | 95 | 95 | 87 | 65 | |
| 油缸上升速度 | mm/s | 95 | 95 | 87 | 65 | |
| 模柄孔尺寸 | mm | ?16*40 | ?16*40 | ?19*40 | ?25*50 | |
| 工作台尺寸 | 左右 | mm | 350 | 350 | 350 | 400 |
| 前后 | mm | 240 | 240 | 240 | 300 | |
| 使用电源 | V | 380 | 380 | 380 | 380 | |
| 电机功率 | kw | 1.5 | 2.25 | 2.25 | 3.75 | |
| 液压油及容量 | L | VG46/30 | VG46/36 | VG46/42 | VG46/50 | |
| 机器重量（参考） | kg | 350 | 420 | 460 | 530 | |

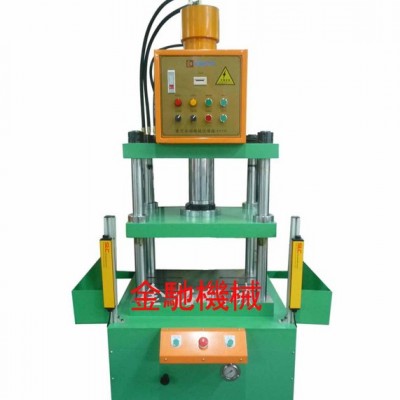

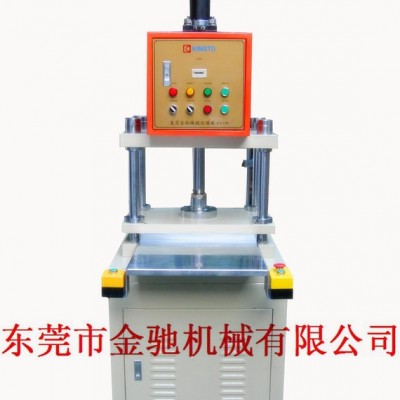

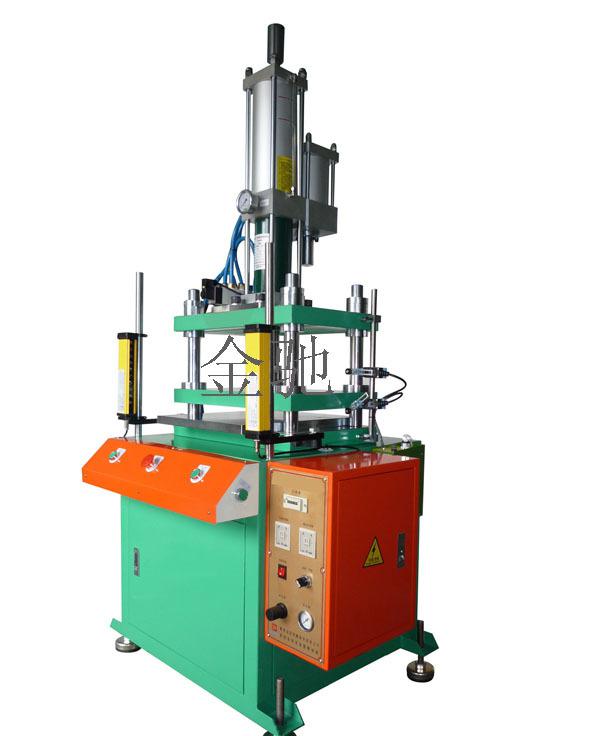

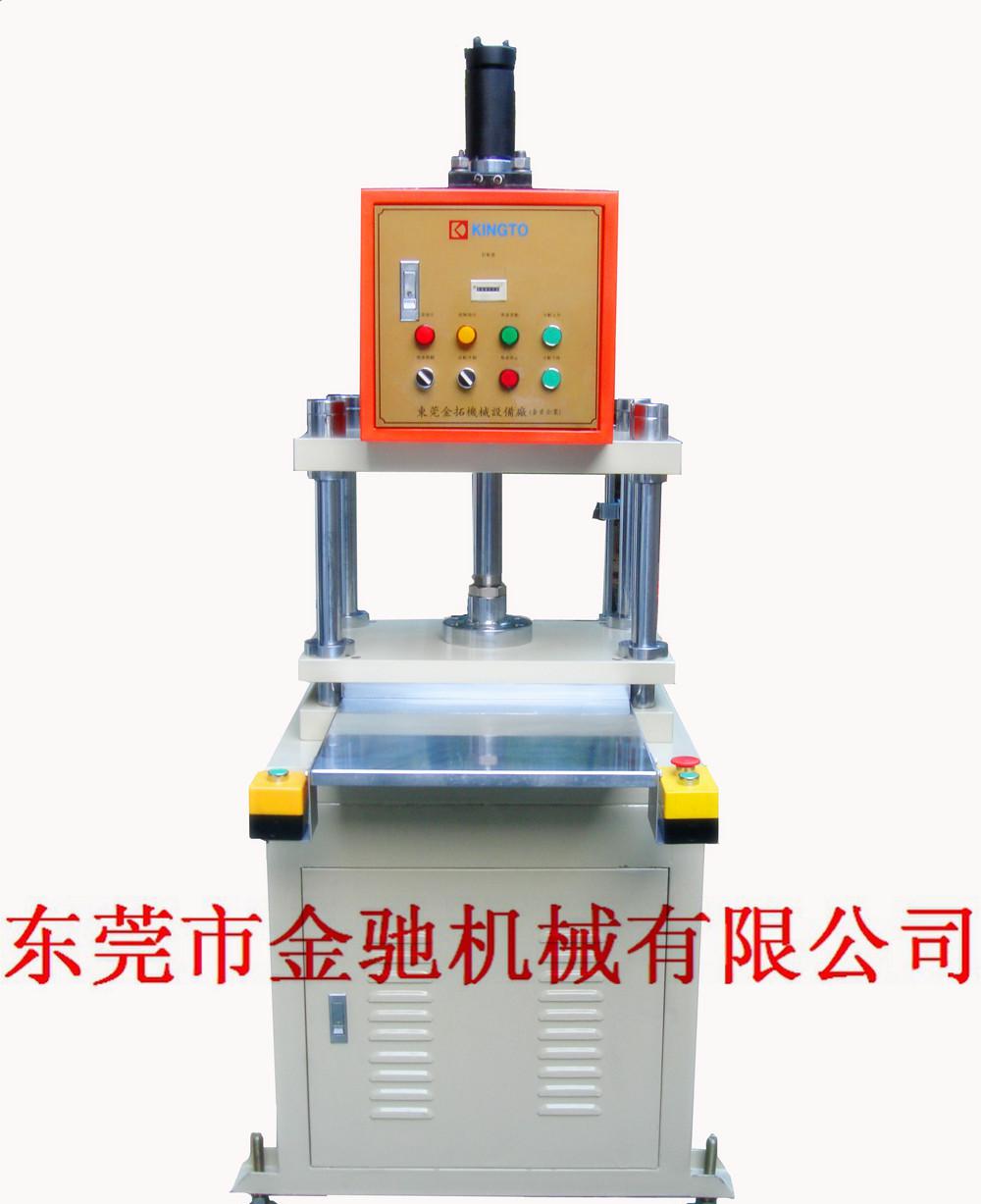

特点：
*采用四柱三板型结构，活动板与工作台面平行精度高，四柱精密直线自润轴承，垂直精度高；
*采用内置式快速缸，快下-工进-快回，速度快，生产效率高；
*采用原装进口低噪音、高性能高压油泵及电磁阀，使用寿命长；
*压力、行程、保压等可按压制工艺要求调整；
*安全设计周全，双手操作，设有紧急停止按钮和上下寸动调模按钮；
*另可根据客户要求设计工作台面落料槽及吹气装置，提高生产效率；
*另可选装红外线安全装置，光栅尺及显示器，精确显示油缸位移状况。
适用范围：
*金属或非金属零件的冲切、压印、成型、浅拉伸、整形及压力装配等；
*眼镜、锁具及五金零件的压制、电子接插件、电器零件、电机转子、定子压装等。
*特别适用于铝、镁、铅合金压铸制品的毛边冲切及整形，塑橡胶、粉末制品的压制等；
*汽车、摩托车、手机配件行业用途最广泛。
主要技术参数：
| 型号 | 单位 | KTQ-25TS | KTQ-40TS | KTQ-65TS | KTQ-80TS | KTQ-100TS | |
| 主缸压力 | ton | 25 | 40 | 65 | 80 | 100 | |
| 系统压力 | Mpa | 13 | 13 | 18 | 20 | 25 | |
| 最大行程 | mm | 250 | 250 | 300 | 300 | 300 | |
| 开口高度 | mm | 400 | 400 | 450 | 450 | 450 | |
| 工作台距地面高度 | mm | 850 | 850 | 850 | 900 | 900 | |
| 工作台 有效面积 | 左右柱内 | mm | 500 | 550 | 600 | 700 | 750 |
| 前后边缘 | mm | 500 | 550 | 600 | 700 | 750 | |
| 主缸速度 | 快下 | mm/s | 180 | 180 | 180 | 150 | 130 |
| 工进 | mm/s | 25 | 25 | 25 | 15 | 15 | |
| 回程 | mm/s | 160 | 160 | 160 | 130 | 110 | |
| 使用电源 | V | 380 | 380 | 380 | 380 | 380 | |
| 电机功率 | kw | 3.75 | 3.75 | 4 | 5.5 | 5.5 | |
| 机器重量（参考） | kg | 1150 | 1520 | 1980 | 2720 | 3800 | |
金驰机械售后服务
一、公司服务宗旨
用心服务 客户至上 诚信为本
二、公司服务理念
◆ 一切以客户为中心，
◆ 急客户之所急，想客户之所想，
◆ 客户每得到一次方便，公司就得到一份信任。
三、售后服务承诺
◆ 珠江、长江三角洲地区，24小时维修服务。
◆ 全国其它地区，48小时快递配件或服务。
◆ 保修期内，符合保修条件的故障均免费提供维修。
◆ 保修期后，我司提供服务，收取人工费和零件成本费。
◆ 保修期从验收合格之日起开始计算。
◆下述情况非保修范围：
① 客户的不正确操作和未按要求保养，造成的损坏。
② 未经我司同意而任意设备进行改装或替换，造成的损坏。
③ 使用非我司所认证的供应商的替换零件，造成的损坏。
④ 外力、天灾或不可抗拒所意外造成的损毁。
⑤ 电气耗损件亦不在保修范围内。
四、售后服务流程
◆当设备出现故障，请参照说明书排除故障。
◆仍无法排除故障，请将设备的机器型号、出厂编号、出厂日期以及故障状态、联系方式注明，以传真或邮件形式通知金驰客服部。
◆我司收到维修联络函后，会立即做出相应安排
