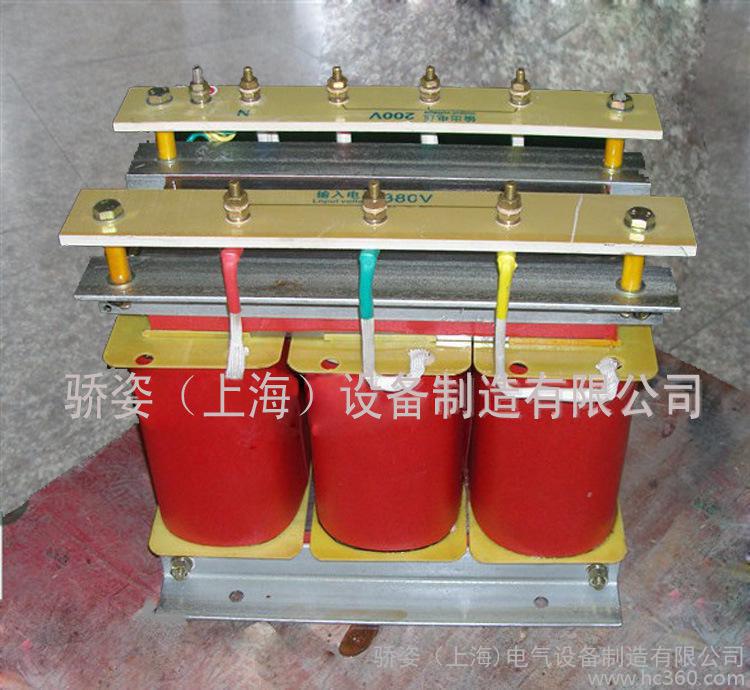

| ◆ 产品介绍
骄姿电气在设计、生产进出口精密设备使用的变压器方面有无可比拟的优势,长期为欧姆龙、台达等众多国内外知名进出口设备厂家供应变压器。此系列变压器专为企业设备电源配套使用，用以解决国内外电压不同而造成的设备无法使用之困惑(如三相输入1200v、1140v、690v、660v、440V、420V、400V、380V、360v三相输出480V、460V、440V、415V、400V、240V、230V、220V、210V、208V、200V、190V、182V、173V、120V、110V、100V等，或依据客户要求设计)。其产品特征具有运行稳定、性能优良，更具有防火、防潮、安全可靠、节约电能及维护方便等优点。
◆适用场所 该系列变压器广泛用于进出口设备、地铁、高层建筑、机场、车站、印刷、机床、码头、工矿企业及隧道的输配电及进口设备的使用等场所.因当地电压不同，须转换电压之场所，专为电气机械设备而量身定做。
◆容量：0.5KVA~5000KVA
◆绝缘等级: F级或H级
◆频率：50/60Hz(可依客户要求设计30Hz-400Hz)◆执行标准
◆相数：三相
1. JB/T9646-1999变压器标准
2. GB 19212.5-2006隔离变压器标准
3. GB1094.11-2007国家电力变压器标准 ◆使用条件
1.海拔不超过2000m。
2.环境温度-15~+40℃
3.空气相对湿度：最潮月的平均最大相对湿度为 90%
4.电源电压的波形近似于正弦波。
5.多相电源电压的对称性多相变压器所连接的电源电压应近似对称。 6.无剧烈震动和冲击振动的地方 7无爆炸危险的介质中，且介质中无足以腐蚀金属和破坏绝缘的气体及导电尘埃的地方 8.不受雨雪侵袭的场所 ◆安装和使用说明 1．打开包装箱，取出说明书等备用件及本机，并仔细阅读《使用说明书》以便正确使用。
2．将本变压器可靠固定在适当位置，保证不受振动和侵蚀。
3．使用前，必须测试电路，电网电压是否为额定输入电压值，允许偏差+—5%若大大地超过该范围，应考虑前端添加稳压电源，以确保变压器可靠工作。
4．选用适当截面导线按标识接好线，检查无误后，即可通电，本变压器正常工作。
接地线截面不小于 1.5MM
额定电流计算
电流 =额定容量（VA）
----------------------（A）
3X输出（输入）电压V 容量单位：1000VA=1KVA 1KW=1.25KVA ◆注意事项
1．购买前，先估算好您所使用的电器的总容量 ，并使用留有相当裕量的变压器。
2．当您使用多插头电压变压器时，最高电压可负载最大额定容量，其余各插头电压的容量应按与最高电压的比例相应减少且当有两组以上电压同时使用时，其负载电流总和不超得过变压器次级电流。
3．安装前，应仔细校核铭牌及附件说明书的各项数据是否符合您的要求，确认无误后，方可安装使用。
4．通电工作后，变压器铁芯和线圈将发热（但温升不超过80℃）属正常现象，若温升过高，其至冒 烟，则应切断电源开关，重新检查您所使用的电器容量，予以调整。
5．在运输中，应尽可能避免碰撞，切勿受潮，使用时，请注意维护，以保证变压器使用寿命。
6．各接点螺母应紧固，以免接头打火，发热烧坏接头装置。
7．为了确保变器安全，应装设保护装置（如熔断器、热脱扣器），可靠起到保护作用（过载保护 置的断流容量一般取额定容量的1.1倍）。 ◆装箱单
1．产品一台 2．使用说明书一份 3．保险卡一张 4．合格证一份 ◆产品尺寸表(1000V以下电压等级) ■技术参数 | 输入电压 | 额定电压±10% | 环境温度 | -15℃-+40℃ | | 输出电压 | 额定电压+5%(空载) | 海拔高度 | <2000m | | 效率 | ≥95% | 相对湿度 | <90% | | 波形失真 | 无附加波形失真 | 安装场所无严重影响变压器绝缘的气体蒸汽、化学沉积、灰尘、污垢及其它爆炸性和腐蚀性介质. | | 功能 | 具有输入电压、输出电压、电流指示 | | 保护 | 具有过流保护可长期无人值守工作 | | 绝缘电阻 | ≥50M | | 电气强度 | 工频正弦电压2000V历时1分钟无击穿及闪络现象 | 凡不符合上述规定的特殊使用条件,应由使用单位和我厂协商确定 | | 过载能力 | 二倍的额定电流,维持1分钟 | 规格型号及安装尺寸 （ 0.5KVA~2500KVA可定制） | 规 格 | | 不带外壳产品尺寸(cm)/重量(kg) | 带外壳尺寸(cm)/重量(kg) | | SG-5 KVA | 30×15×25/30 | 37×25×37/45 | | SG-6KVA | 30×16×25/38 | 37×25×37/48 | | SG-7KVA | 35×15×30/40 | 40×25×38/52 | | SG-8KVA | 35×16×30/55 | 40×25×38/65 | | SG-10KVA | 40×21×36/74 | 45×32×41/85 | | SG-15KVA | 44×24×40/93 | 50×40×48/110 | | SG-20KVA | 45×24×42/110 | 50×40×48/135 | | SG-30KVA | 50×28×52/149 | 58×48×60/178 | | SG-40KVA | 55×30×56/170 | 65×50×65/200 | | SG-50KVA | 60×33×62/218 | 75×60×75/250 | | SG-60KVA | 60×33×62/235 | 75×60×75/270 | | SG-80KVA | 65×34×67/265 | 80×60×80/310 | | SG-100KVA | 72×35×68/310 | 85×65×85/360 | | SG-120KVA | 72×37×68/348 | 85×65×85/400 | | SG-150KVA | 78×37×68/420 | 90×65×88/480 | | SG-180KVA | 78×40×80/490 | 95×65×105/550 | | SG-200KVA | 80×45×82/540 | 98×65×105/590 | | SG-250KVA | 83×45×83/690 | 100×65×108/750 | | SG-300KVA | 90×45×95/790 | 106×70×110/860 | | SG-320KVA | 95×47×95/820 | 106×70×110/900 | | SG-350KVA | 100×47×95/900 | 110×75×115/980 | | SG-400KVA | 105×52×105/1000 | 138×80×135/1100 | | SG-500KVA | | 110×53×108/1120 | 140×80×142/1250 | | SG-600KVA | | 112×55×113/1300 | 148×85×150/1480 | 此份尺寸和重量有些许差别，请电话和厂家确认。其它功率和电压均可以定制。
|
