| 产地 | 湖南 |
|---|---|
| 产品认证 | ISO9001 |
| 品牌 | 金岭 |
| 型号 | CK650 |
| 加工定制 | 是 |
CK650数控车床
产品说明

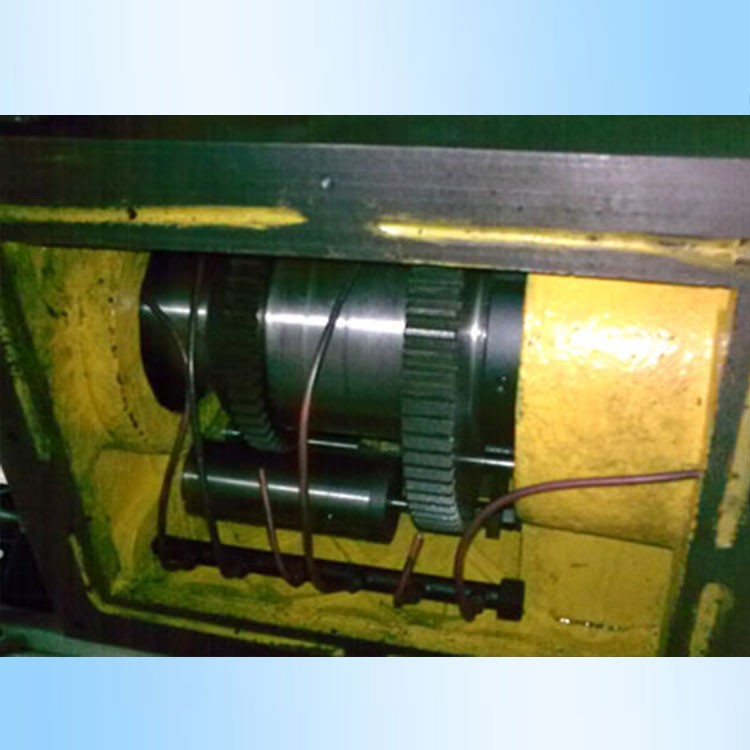

本产品由我公司自主设计开发，它采用卧式整体铸造床身，床身导轨向后倾斜45°，排屑流畅，减震性能佳，操作宜人性好；机床配置高精度直线滚动导轨和精密滚珠丝杠副，位置精度高；机床主轴箱采用三档液压无极调速系统，并配有液压油循环冷却系统，主轴温升低，热变形小，精度高，适合高速强力切削；机床刀架能够实现自动转位，可完成多种工步连续加工。
| CK650主要技术参数 | ||
| 参数项目 | 单位 | 设计值 |
| 最大回转直径 | mm | 650 |
| 最大工件切削直径（盘类） | mm | 530 |
| 最大工件切削直径（轴类） | mm | 380 |
| 最大工件长度 | mm | 1000 |
| 床身与水平倾斜度 | degree | 45° |
| 最大行程 | mm | X轴：320 Z轴：1000 |
| 主轴头型号 | ISOA2-8 | |
| 主轴通孔直径 | mm | Ф80 |
| 主轴转速（rev/min） | r/min | 30~2000 (三档、档内无级调速) |
| 单主轴无级调速 | ||
| 主轴电机功率 | KW | 11 |
| 主轴液压卡盘尺寸 | mm | 250 |
| 刀架(液压刀塔) | 12工位 (12-station) | |
| 刀杆截面尺寸 | mm×mm | 25×25 |
| 相邻刀位转位时间 | s | 0.5 |
| 刀架重复定位精度 | mm | 0.005 |
| 尾座套筒直径 | mm | Ф100 |
| 套筒行程 | mm | 130 |
| 套筒锥孔 | Mt5 | |
| X、Z轴伺服电机转矩 | N.m | X: 11 Z:20 |
| 冷却电机功率 | KW | 0.37 |
| X、Z轴电机功率 | KW | X：1.8 Z：2.5 |
| 双向定位精度 | mm | X：0.022 Z：0.032 |
| 单向重复定位精度 | mm | X：0.006 Z：0.01 |
| 快移速度 | m/min | X：12 Z：20 |
| 加工精度 | IT6 | |
| 防护 | 全封闭 | |
| 基于产品不断改进的需要，厂家有权未经通知修改技术参数，型录所付图片与资料仅供参考，如有变动，以实物为准。 | ||
| JLJC2009版 | ||
| 二、配置 | ||

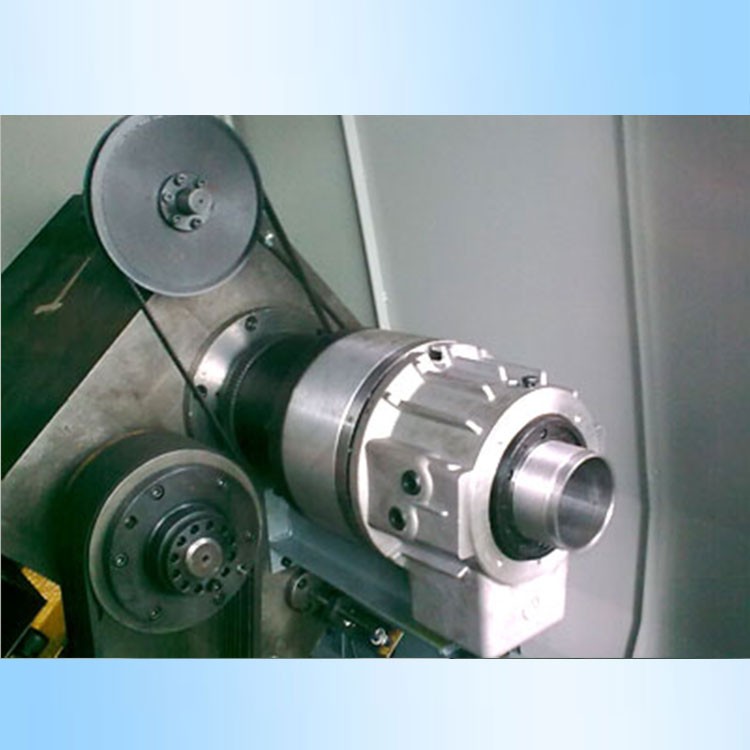

| 1、回转油缸、卡盘 | ||
| 2、丝杠 | ||
| 3、直线导轨 | 日本 | |
| 4、刀塔、液压站 | 台湾六鑫 | |

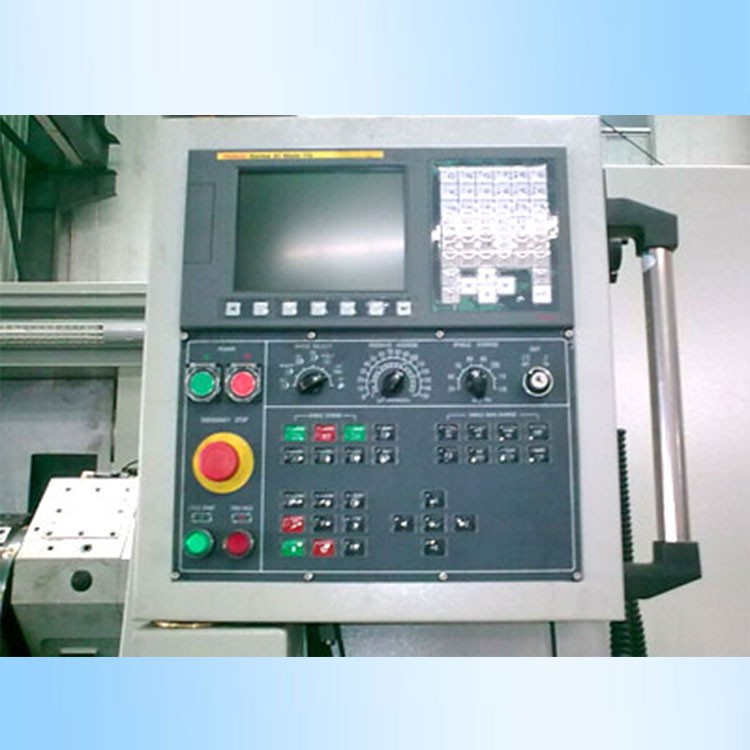

| 5、系统 | FAUNC-mate-TC | |
| 6、电机 | 采用法那科配置电机 | |
| 7、轴承 | 日本NSK | |
长沙金岭机床有限责任公司
联系人：杨经理
联系电话：15973110525/0731-88992117
官网：www.jinling.net.cn
地址：湖南省长沙市高新开发区麓谷达到628号
